MONTAGGIO
1

Dati tecnici:

– Tensione d'esercizio: 220 - 240 V 50/60 Hz
– Temperatura d'esercizio: -20° fino a + 50° C
– Campo di regolazione del captatore del vento: da 10 a 50 km/h
– Dopo l'installazione: prodotto classe II
– Classe di protezione: IP44
– Dimensioni: 108 x 108 x 58 mm
– Garanzia: 2 anni
2
Montaggio:
Prima di collegare l'apparecchio si devono leggere con cura le istruzioni per l'uso.

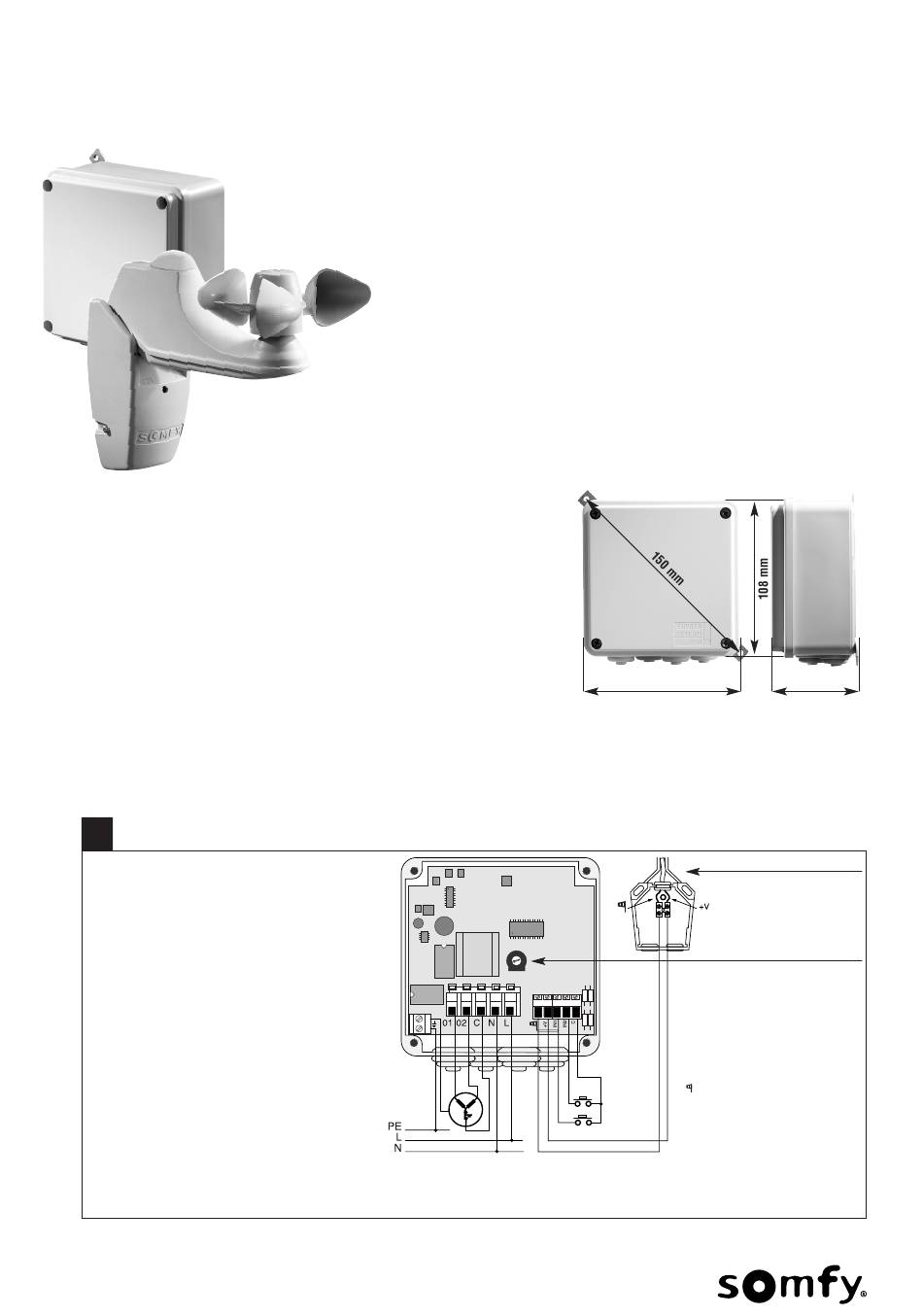

A CABLAGGIO
Eolis Box può essere impiegato insieme a tutti
gli operatori standard della Somfy. Per il
cablaggio si rimanda allo schema di collega-
mento qui accanto.
Si devono osservare le norme d'installazione
attualmente in vigore e i punti seguenti:
➔
Installare Eolis Box in modo che l'ingres-
so dei cavi sia rivolto verso il basso e
l'acqua non possa penetrare nella sca-
tola.
• Prima di eseguire dei lavori si deve discon-
nettere la tensione dall'apparecchio.
• Assicurarsi che non venga generata elettri-
cità statica. Essa può danneggiare i com-
ponenti elettronici.
• Dopo l'installazione, sui morsetti non deve
agire alcun carico da trazione.
• Non dimenticare di collegare il cavo di
messa a terra.
Somfy AG
8303 Bassersdorf
Tel. 044 838 40 30
Tél. 026 400 04 10
www.somfy.ch
inteo
Eolis Box è un comando singolo per tende da sole motoriz-
zate. Collegato con il captatore del vento Eolis, esso
tramite uno o più tasti, che non devono essere ad
impulsi senza bloccaggio meccanico.
Fax. 044 836 41 95
Fax. 026 400 04 15
support@somfy.ch
Eolis Box
protegge le tende da danni causati da vento o
tempeste. Il comando SALITA o DISCESA avviene
11/05
Uso
108 mm
L Fase
N Conduttore neutro
C Conduttore neutro operatore
PE Conduttore di protezione
O1 Operatore senso di rotazione 1
O2 Operatore senso di rotazione 2
Captatore del vento
+V Captatore del vento
IN1 Tasto comando SALITAl
IN2 Tasto comando DISCESA
C Tasto comune
58 mm
Captatore del vento
Regolazione della
sensibilità al vento
