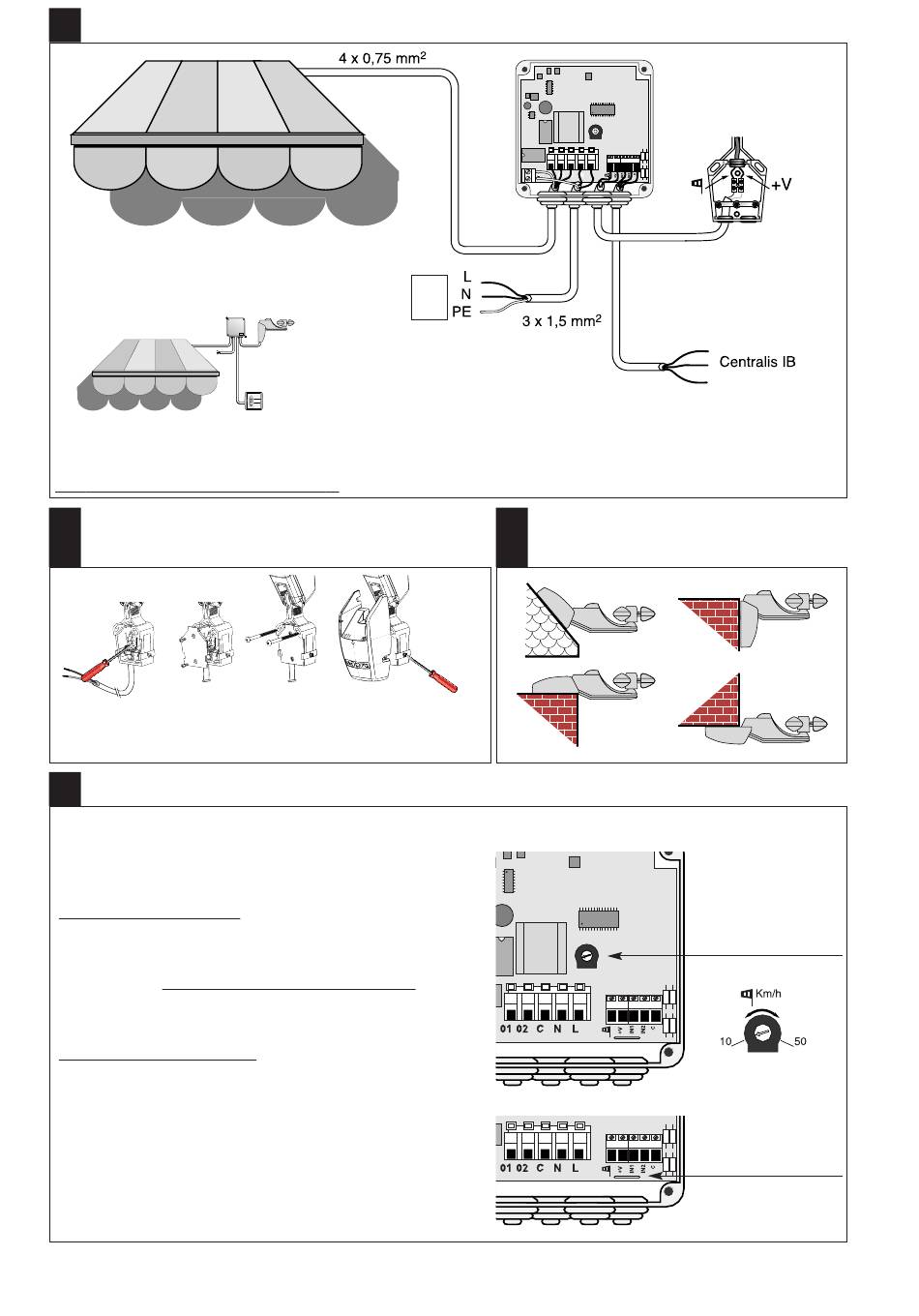

SCHEMA DI CABLAGGIO

Eolis box
ATTENZIONE: se il senso di scorrimento non è corretto, si devono scambiare i filo marrone e il filo nero dell'operatore.
In presenza di vento la tenda deve risalire.
CABLAGGIO E FISSAGGIO DEL CAPTA-
C
TORE DEL VENTO
Collegare il Applicare
cavo al morset- il coper-
to serracavi. chio.
E
FUNZIONE DI PROTEZIONE «VENTO»
Collegato con il captatore del vento Eolis, Eolis Box protegge le tende da sole da danni causati da forte vento.
Con l'ausilio di un potenziometro, si può regolare la sensibilità al
vento su valori compresi fra 10 e 50 km/h.
Principio di funzionamento:
Se la velocità effettiva del vento supera il valore regolato in Eolis
Box, dopo 2 secondi viene trasmesso all'operatore il comando
"Risalire tenda". Finché la velocità misurata del vento è superiore al
valore regolato, non vengono accettati comandi manuali. L'impian-
to può essere comandato nuovamente solo 30 secondi dopo che il
valore effettivo è sceso al di sotto del valore regolato.
«S»-Jumper (ponte) separato:
Se viene emesso un comando di DISCESA immediatamente prima
una raffica di vento, circa 12 minuti dopo che il valore effettivo è
sceso al di sotto della sensibilità Eolis Box esegue automaticamen-
te il comando di DISCESA emesso in precedenza.
Con riserva di modifiche delle dimensioni e della costruzione.
Rete
Captatore del vento Eolis
Centralis IB o tasto equivalente
Fissare il cap- Applicare e avvitare
tatore sulla la scatola frontale.
parete.
POSSIBILITÀ DI MONTAGGIO
D
DEL CAPTATORE DEL VENTO
o tasto equi-
valente
Regolazione della
sensibilità al vento
«S»-Jumper
(ponte)
