MONTAGE
1
Technische Daten:
– Betriebsspannung: 220-240 V~ 50/60 Hz
– Betriebstemperatur: -20°C bis +50°C
– Einstellbereich des Windsensors: 10 bis 50 km/h
– Nach Installation Produkt der Klasse II
– Schutzklasse: IP44
– Masse: 108 x 108 x 58 mm
– Garantie: 2 Jahre
2
Montage:
Vor Anschluss des Gerätes die Montageanleitung bitte sorgfältig lesen.
A

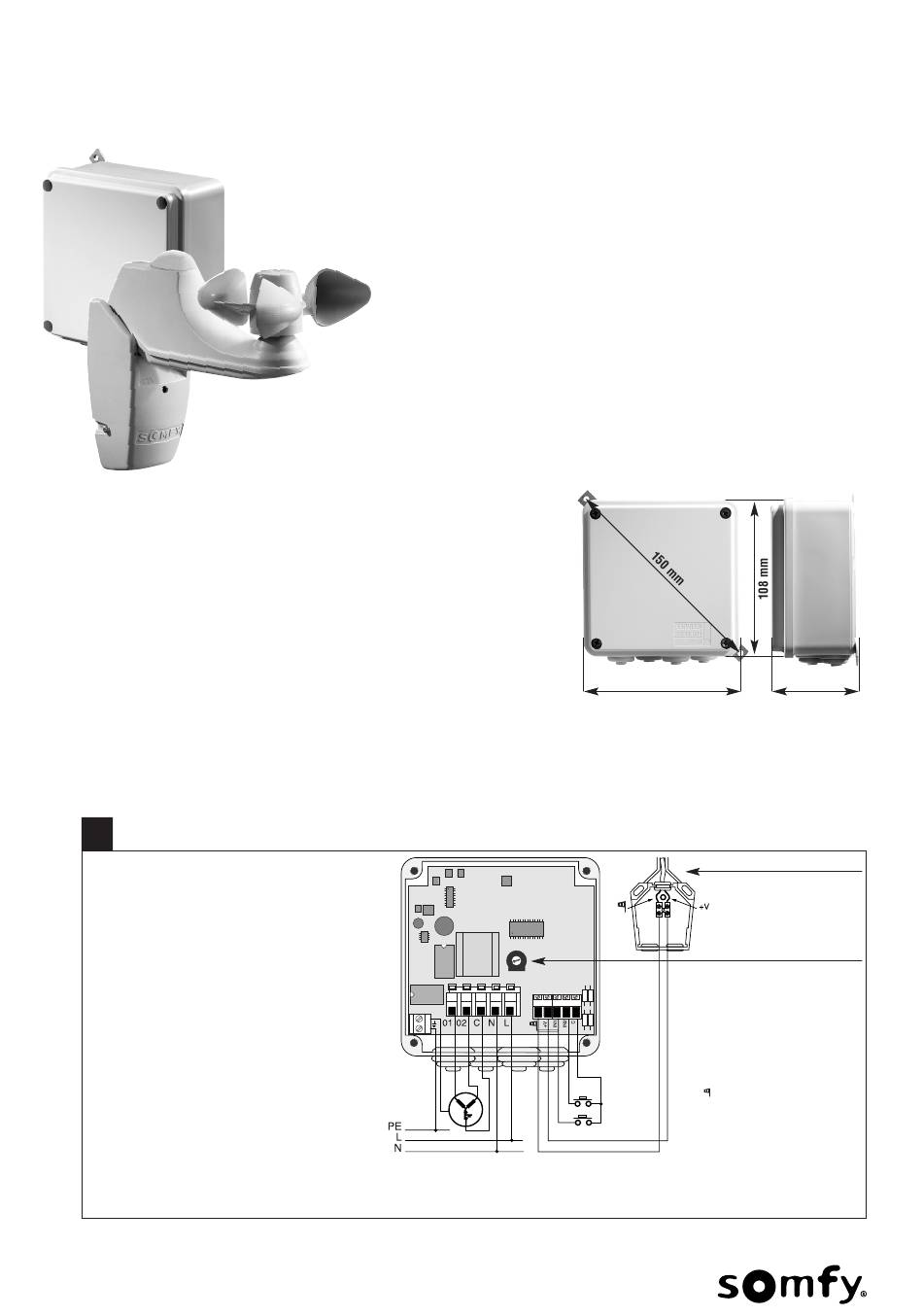

VERKABELUNG
Die Eolis Box kann zusammen mit allen
Standard-Antrieben von Somfy eingesetzt
werden. Die Verkabelung ist dem neben-
stehenden Schaltbild zu entnehmen.
Es sind die geltenden Elektroinstallations-
vorschriften sowie die folgenden Punkte zu
beachten:
➔
Die Eolis Box so installieren, dass der
Kabeleingang nach unten zeigt und
kein Wasser in das Gehäuse eindringen
kann.
•
Vor dem Ausführen von Arbeiten ist das
Gerät stromlos zu machen.
•
Darauf achten, dass keine statische
Elektrizität erzeugt wird. Sie kann elek-
tronische Komponenten beschädigen.
•
Nach der Installation darf keine Zugbe-
lastung auf die Klemmen wirken.
•
Anschluss der Erdkabel nicht vergessen.
Somfy AG
8303 Bassersdorf
Tel. 044 838 40 30
Tél. 026 400 04 10
www.somfy.ch
inteo
Die Eolis Box ist eine Einzelsteuerung für motorisierte
Sonnenstoren. Zusammen mit dem Eolis Windsensor
erfolgt über einen oder mehrere Taster, die gegen-
seitig nicht verriegelt und nicht rastend sein dürfen.
Fax. 044 836 41 95
Fax. 026 400 04 15
support@somfy.ch
Bedienung
Eolis Box
schützt sie die Store vor Beschädigung durch
Wind oder Sturm . Die Bedienung AUF und AB
11/05
108 mm
58 mm
Windfühler
Einstellen der
Windempfindlichkeit
L
Polleiter
N
Neutralleiter
C
Neutralleiter Antrieb
PE Schutzleiter
O1 Antrieb Drehrichtung 1
O2 Antrieb Drehrichtung 2
Windfühler
+V Windfühler
IN1 Taster AUF-Befehl
IN2 Taster AB-Befehl
C
Gemeinsamer Taster
