Verkabelungsschema; Verkabelung Und Befestigung Des Windsensors - SOMFY Eolis Box Montageanleitung

B

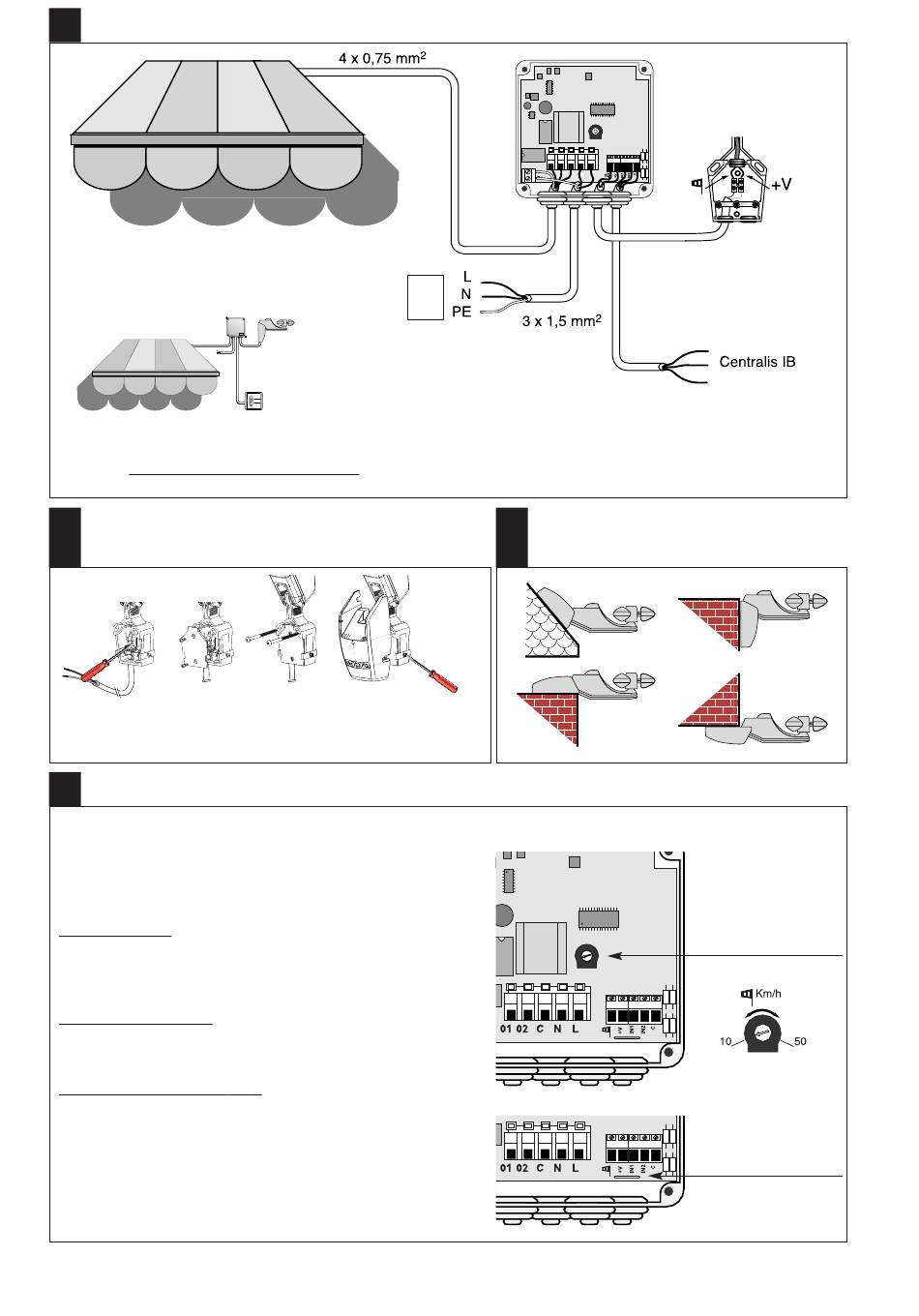

VERKABELUNGSSCHEMA

Eolis Box
ACHTUNG: Bei Wind muss die Store einfahren. Wenn die Laufrichtung nicht stimmt, muss der braune und der schwarze
Draht des Antriebes vertauscht werden.
VERKABELUNG UND BEFESTIGUNG
C
DES WINDSENSORS
Kabel an Deckel
Kabelklemme aufsetzen.
anschliessen.
E
SCHUTZFUNKTION «WIND»
Die Eolis Box schützt zusammen mit dem Eolis Windsensor Sonnenstoren vor Beschädigungen durch starken Wind.
Die Windempfindlichkeit kann mit Hilfe des Potentiometers auf
Windgeschwindigkeiten zwischen 10 und 50 km/h eingestellt
werden.
Funktionsprinzip:
Wenn die effektive Windgeschwindigkeit den in der Eolis Box ein-
gestellten Wert überschreitet, wird nach 2 Sekunden der Befehl
«Store einfahren» an den Antrieb gegeben. So lange die gemesse-
ne Windgeschwindigkeit über dem eingestellten Wert liegt, werden
keine manuellen Befehle akzeptiert. 30 Sekunden nach dem Unter-
schreiten des eingestellten Wertes kann die Anlage wieder bedient
werden.
«S»-Jumper (Brücke) getrennt:
Wird ein AB-Befehl unmittelbar vor dem Aufkommen von Wind
gegeben, führt die Eolis Box automatisch 12 Minuten nach dem
Unterschreiten des eingestellten Windwertes den bereits ge-
gebenen AB-Befehl aus.
Mass- und Konstruktionsänderungen vorbehalten.
Netz
Eolis Windsensor
Centralis IB oder Gleiches
Sensor an Frontgehäuse aufsetzen
der Wand und verschrauben.
befestigen.
MONTAGEMÖGLICHKEITEN
D
FÜR DEN WINDSENSOR
oder Gleiches
Einstellen der
Windempfindlichkeit
«S»-Jumper
(Brücke)
