Inhaltsverzeichnis

EIB-Kombisensor
AS 314 N
Gebrauchsanweisung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY AS 314 N

Inhaltszusammenfassung für SOMFY AS 314 N

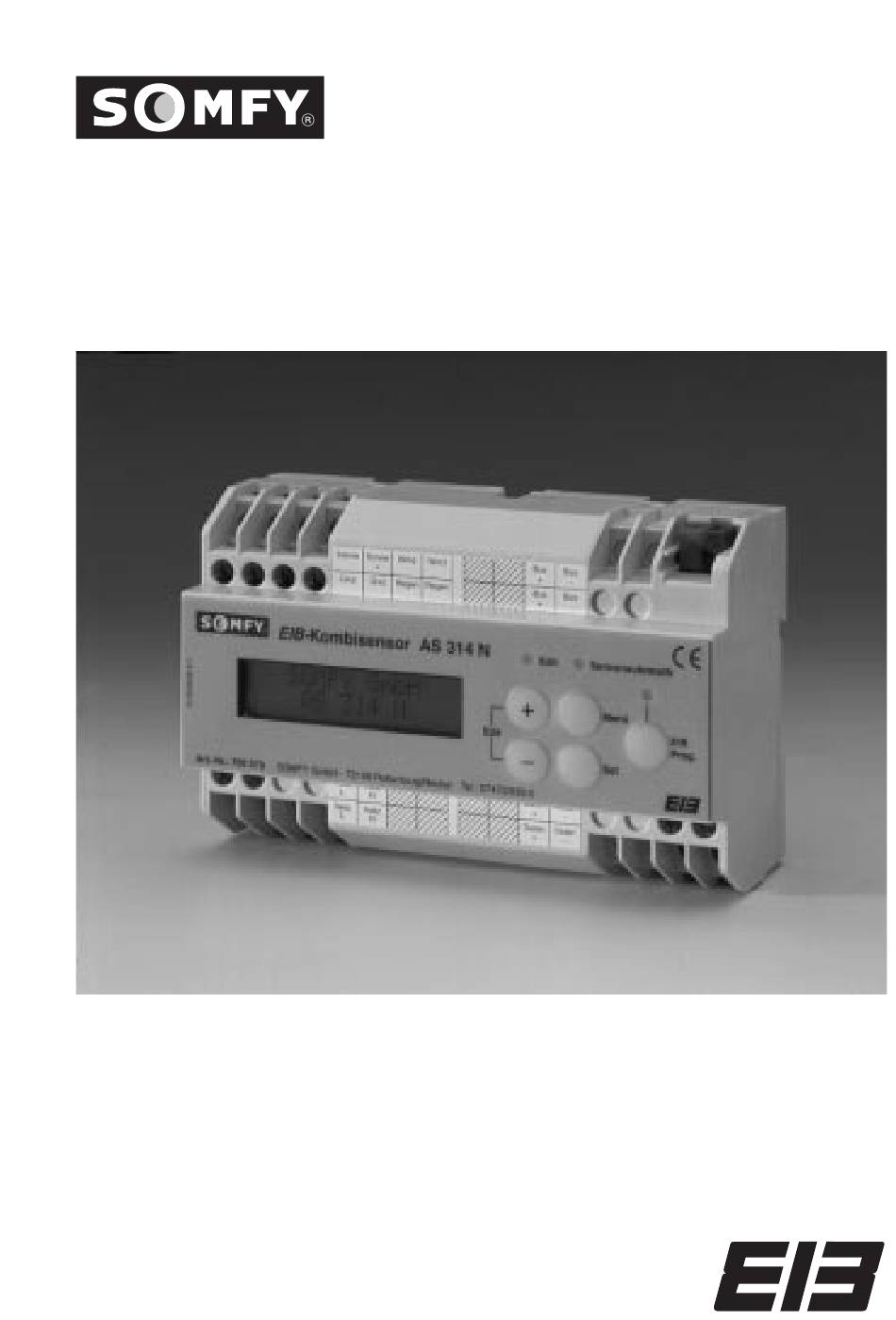

  • Seite 1 EIB-Kombisensor AS 314 N Gebrauchsanweisung...
  • Seite 2 Funktionen sowohl über die ETS als auch über die Bedientastatur am Steuergerät im Dialog einstellen. Die menügeführte Bedienung des EIB-Kombisensor AS 314 N ermöglicht es dem Benutzer auch ohne Kenntnis von EIB oder der ETS eine optimale Grundeinstellung vorzunehmen.
  • Seite 3 EIB-Kombisensor AS 314 N Gebrauchsanweisung Anwendung Anzeige Editier- Anzeige Sonnen- EIB-Bus- Modus Ein/Aus automatik Ein/Aus Anschlußklemme Anschlußklemmen – Sonnensensor – Windsensor – Regensensor EIB- Programmierung 2-zeiliges Display EIB-Program- mierung Physikalische Anschlußklemme Adresse Netz 230 V / 50 Hz Menü blättern...
  • Seite 4 Sonnenbefehl automatisch wiederholt. Die Sonnenautomatik kann über die ETS, Tast- sensoren oder die Bedienoberfläche des EIB- Kombisensor AS 314 N ein- und ausgeschaltet werden. Der Zustand der Sonnenautomatik (Ein/Aus) kann über den Bus an weitere Anzeigenele- mente gemeldet werden. Zur Erfassung eines größeren Bereiches, können...
  • Seite 5 EIB-Kombisensor AS 314 N Funktionen SOMFY-Sonnenfühler Art.Nr. 700239 oder Windautomatik SOMFY-Sonnenfühler mit thermostatisch ge- regelter Heizung Art. Nr. 702356 in Verbindung mit Heiztrafo Art. Nr. 705634. Ist-Wert der Windgeschwindigkeit wird im Display angezeigt. Soll-Wert kann digital verändert werden. Zum Schutz vor unbefugtem Verstellen, kann das Verändern des Soll-Wertes über die ETS...
  • Seite 6 EIB-Kombisensor AS 314 N Funktionen SOMFY-Regenfühler (Art. Nr. 705588) mit Regenautomatik Meldeausgang für AS 314 N. Bei Regen wird ein Prioritätssignal auf den Bus gegeben, Sonnenschutzanlagen werden auto- matisch eingefahren und angesteuerte Lüftungs- klappen geschlossen. Der aktuelle Zustand der Regenautomatik...

  • Seite 7: Montage

    EIB-Kombisensor AS 314 N Montage Arbeiten am 230 V -Netz dürfen nur von Achtung einer Elektrofachkraft (lt. VDE 0100) ausgeführt werden. Die Zuschaltung der Betriebsspannung darf erst nach Abschluß der Montage erfolgen. Arbeiten am EIB-Bus dürfen nur von einer ge- schulten Elektrofachkraft ausgeführt werden.
  • Seite 8 EIB-Kombisensor AS 314 N Montage Verwendung mehrerer EIB-Kombisensor Wichtig AS 314 N muß jedes Steuergerät mit eigenen Sen- soren betrieben werden. Die Steuergeräte müssen galvanisch getrennt bleiben. Der EIB-Kombisensor AS 314 N ist für die Monta- Montagehinweis ge im Verteilergehäuse auf einer symmetrischen Hutschiene (35mm nach DIN EN 50022) vorgese- hen.
  • Seite 9 EIB-Kombisensor AS 314 N Inbetriebnahme Die Inbetriebnahme erfolgt über die ETS durch Programmierung Programmieren der physikalischen Adresse und Anwenderapplikation. EIB-Kombisensor AS 314 N ist in der Daten- bank unter der Produktfamilie Physikalische Sen- soren Produkttyp Helligkeit zu finden. Die Programmierung der ETS-Applikationen kann bei anliegender Busspannung auch ohne bestehende 230 V-Spannungsversorgung durchgeführt werden.
  • Seite 10 EIB-Kombisensor AS 314 N Inbetriebnahme ETS-Menü Objekte verbinden Objekt 0 Sonnenautomatik: Anwendung Senden und Empfangen des Telegramms „Sonnenautomatik Ein/Aus“. Objekt 1 Sonnenbefehl: Senden des Telegramms „Auf-/Ab-Befehle Sonnenautomatik“. Objekt 2 Priobefehl Wind und Regen: Die Wind- und Regenautomatik erzeugt einen gemeinsamen Prioritätsbefehl. Das Telegramm...
  • Seite 11 EIB-Kombisensor AS 314 N Inbetriebnahme Objekt 3 Windprio: Die Windautomatik erzeugt einen Wind-Prioritäts- befehl. Das Telegramm wird zyklisch gesendet. Objekt 4 Regenprio: Die Regenautomatik erzeugt einen Regen-Prio- ritätsbefehl. Das Telegramm wird zyklisch gesen- det. ETS-Menü Eingabe der Parameter Sonnenautomatik Ein/Aus Ein- und Ausschalten der Sonnenautomatik.
  • Seite 12 Bei einer Störung der Signalübertragung bleibt der Empfang aus und der Sonnenschutz wird automatisch eingefahren. Die Zykluszeit des EIB-Kombisensor AS 314 N muß ca. 10 sec. kürzer sein als die Zykluszeit des Aktors. LCD Sprachauswahl zwischen deutsch, englisch, französisch oder ita-...
  • Seite 13 EIB-Kombisensor AS 314 N Inbetriebnahme Ansprech-/Verzöge- rungszeit, Zeitmodus Modus Sonne Wind Regen Lang Ansprechzeit 3 min 5 sec 1 sec Verzögerungszeit 30 min 6 min 1 min Mittel Ansprechzeit 3 min 2 sec 1 sec Verzögerungszeit 15 min 12 min...
  • Seite 14 EIB-Kombisensor AS 314 N Inbetriebnahme Zeitmodus TESTMODUS Alle Ansprech- und Verzögerungszeiten sind stark reduziert. Diesen Mode nur zu Test- und Servicezwecken aktivieren. 30 Minuten nach der Aktivierung wird der Testmodus automatisch verlassen.
  • Seite 15 EIB-Kombisensor AS 314 N Inbetriebnahme Alle Werte und Einstellungen können im Display Abfrage und Einstel- abgefragt werden: lung über die Bedien- tastatur Taste durchblättern. MENÜ Einstellmöglichkeiten per Menü: Windschwellwert Sonnenschwellwert Sonnenautomatik EIN / AUS Ansprech- und Verzögerungszeiten 1.) Mit Taste Editiermodus aktivieren.

  • Seite 16: Menü-Bedienung

    Bereich 3-30 m/s, Schritt 1 m/s. IST 15 m/s In der ETS wurde das Editieren des Windschwellwertes gesperrt. Um das WIND EDITIEREN Editieren am Steuergerät AS 314 N zu GESPERRT ermöglichen, muß eine Freigabe in der ETS erfolgen. Menü...
  • Seite 17 EIB-Kombisensor AS 314 N Menü-Bedienung Menü Anzeige über Schwellwertzustand: WIND SONNE REGEN Wind JA: Überschreitung Schwellwert NEIN NEIN NEIN: nach Verzögerungszeit. Sonne JA: Überschreitung Schwellwert NEIN: Unterschreitung Schwellwert. Regen JA: bei Überschreitung Schwellwert NEIN: nach Verzögerungszeit. Menü EDIT - EDIT +...

  • Seite 18: Technische Daten

    EIB-Kombisensor AS 314 N Technische Informationen Technische Daten EIB-Kombisensor AS 314 N Art.Nr. 705579 EIB-Kombisensor Art.Nr. 708613 SET (inkl. Wind-/Sonnenfühler) Betriebsspannung 230 V / 50 Hz (+10/-15%) Nenn-Stromaufnahme Netzanschluß < 15mA Nenn-Stromaufnahme EIB-Bus < 10mA Schutzgrad des Gehäuses IP 20...
  • Seite 19 EIB-Kombisensor AS 314 N Technische Informationen Klemmenbelegung Klemme Belegung Nennspannung Sonne Anschluß Sonnenfühler SELV Eingang Sonne + Anschluß Sonnenfühler SELV Eingang Wind Anschluß Windfühler SELV Eingang Wind Anschluß Windfühler SELV Eingang Widerstand f. 2. Sonnenfühler SELV Eingang Widerstand f. 2. Sonnenfühler...

  • Seite 20: Anschlussbeispiele

    EIB-Kombisensor AS 314 N Anschlussbeispiele Anschlussplan 1: 1 Sonnenfühler, 1 Windfühler, 1 Regenfühler Windfühler 700 239 Regenfühler 705 588 Sonnen- fühler 700 235 Abzw.- Dose EIB-Busleitung EIB-Kabeltyp YCYM 2x2x0,8 z.B. J-Y(St)Y je 2x2x0.8 EIB-Busleitung Schirm nicht erden! Schirme nicht verbinden!
  • Seite 21 EIB-Kombisensor AS 314 N Anschlussbeispiele Anschlussplan 2: 2 Sonnenfühler, 1 Windfühler, 1 Regenfühler Windfühler 700 239 Regenfühler 705 588 Sonnen- fühler 700 235 Abzw.- Dose EIB-Busleitung EIB-Kabeltyp YCYM 2x2x0,8 z.B. J-Y(St)Y je 2x2x0.8 EIB-Busleitung Schirm nicht erden! Schirme nicht verbinden!
  • Seite 22 EIB-Kombisensor AS 314 N Anschlussbeispiele Anschlussplan 3: 1 Sonnenfühler, 1 Windfühler beheizt (mit Netzgerät NV 1) 1 Regenfühler, 1 Schalter Fensterreinigung Windfühler Regenfühler 705 588 702 356 Sonnen- fühler 700 235 Abzw.- EIB-Busleitung Dose EIB-Kabeltyp YCYM 2x2x0,8 z.B. J-Y(St)Y je 2x2x0.8...
  • Seite 23 EIB-Kombisensor AS 314 N Notizen...
  • Seite 24 Postfach 186 . D-72103 Rottenburg/Neckar Telefon (0 74 72) 9 30-0 . Telefax (0 74 72) 9 30-9 Internet: http://www.somfy.de In Österreich: SOMFY Feinmechanik und Elektrotechnik GmbH Johann-Herbst-Str. 23 A-5061 Elsbethen-Glasenbach Telefon (06 62) 62 53 08 . Telefax (06 62) 6253 08 22 Internet: http://www.somfy.at...
