Antenne anschließen
4.1
Antenne anschließen
Die Antenne SIMATIC RF615A muss über ein Antennenkabel am Reader angeschlossen
werden.
Für den Anschluss stehen fertig konfektionierte Standardkabel in den Längen 1 m, 3 m, 5 m,
10 m, 15 m, 20 m und 40 m zur Verfügung.
Die Reichweite der Antenne wird durch die Leitungsdämpfung begrenzt. Die maximale
Reichweite kann mit dem Kabel 6GT2815-0BH10 (Länge 1 m) erzielt werden, da dieses
Kabel die geringste Dämpfung aufweist.
Voraussetzung
Hinweis
Verwendung von Siemens Antennenkabel
Um eine optimale Funktion der Antenne zu gewährleisten, wird die Verwendung eines
Siemens Antennenkabels gemäß Zubehörliste empfohlen.
Zugentlastung
Um das Antennenanschlusskabel vor Zug zu schützen, können Sie eine Zugentlastung, z. B.

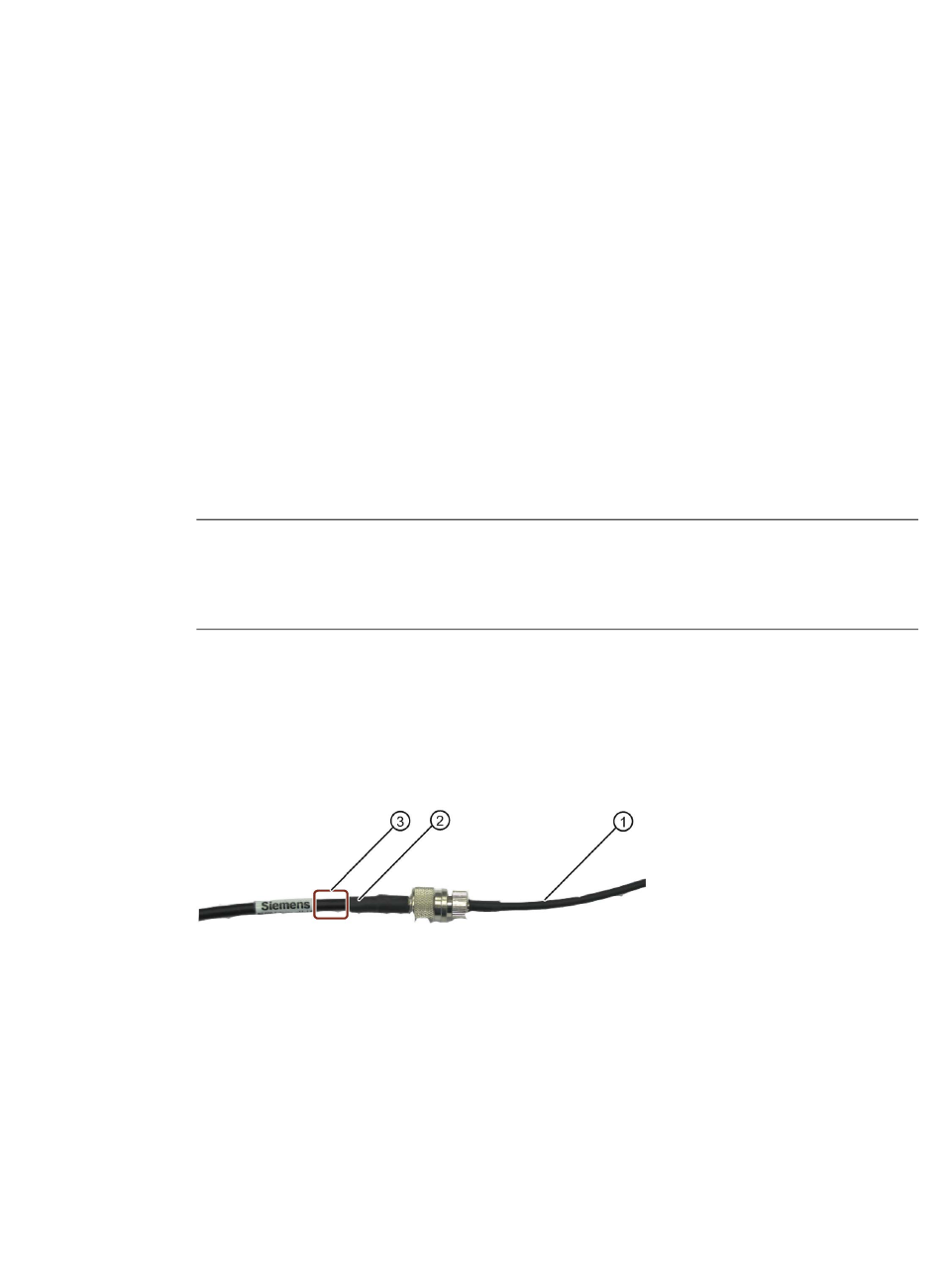

in Form einer Zugentlastungsschelle, anbringen. Die nachfolgende Grafik zeigt den
optimalen Montagepunkt, um eine Zugentlastung anzubringen.
①
②
③
Bild 4-1
SIMATIC RF615A
Betriebsanleitung, 09/2018, C79000-G8900-C511-01
RF615A-Antennenanschlusskabel
RF600-Antennenkabel
Montagepunkt für Zugentlastung
Zugentlastung
