METRON MESSLICHTSCHRANKE
Überwachung Lichtschrankenstatus
Wird die Taste
gewählt, stellt das Programm dem Bediener eine Grafikschnittstelle
zur Verfügung, die in Realzeit den Betrieb der Lichtschranke zeigt.

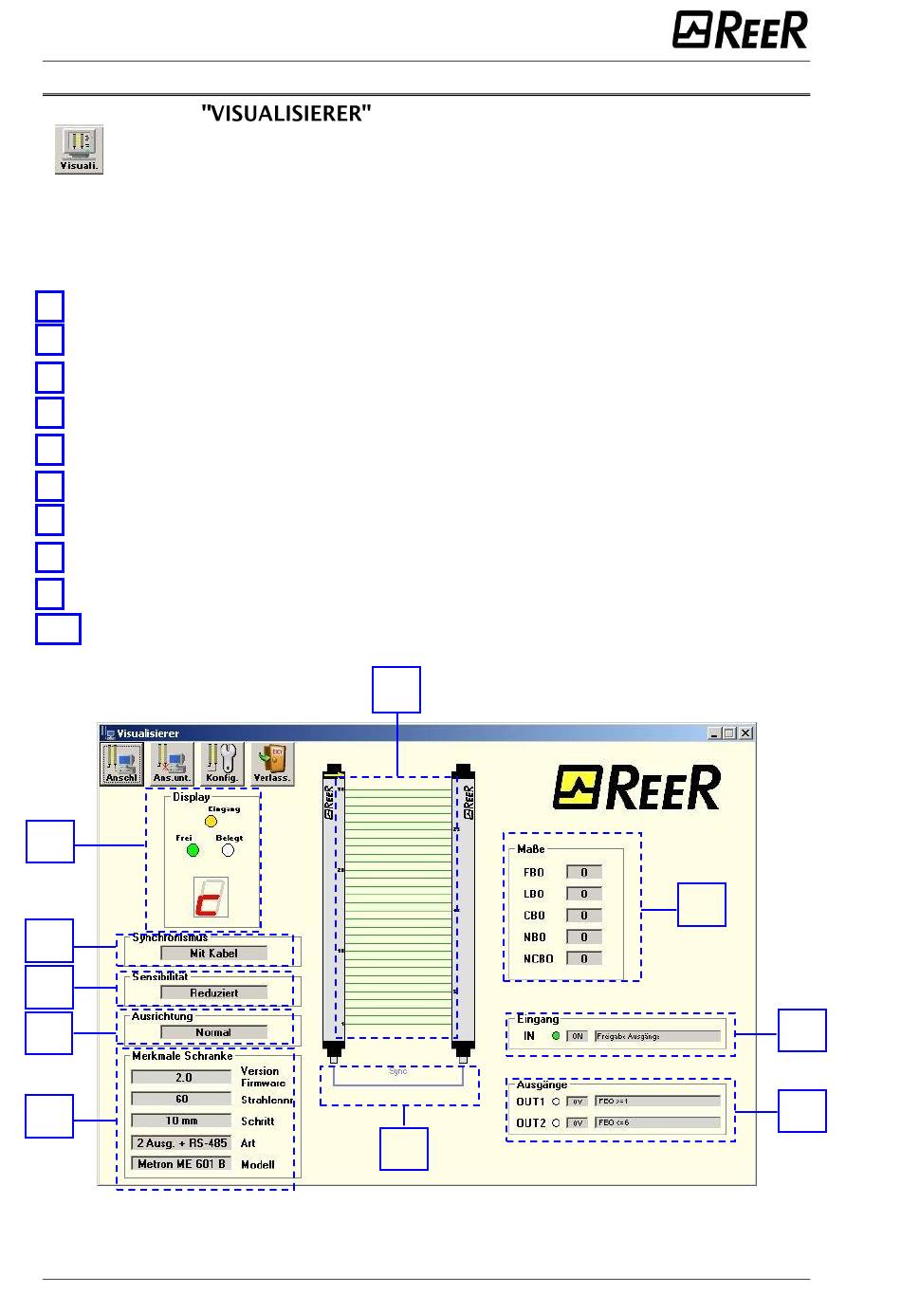

Auf Abbildung 23 ist die Schnittstelle mit der in Synchronismus mit Kabel
angeschlossenen Lichtschranke ohne Objekterhebung gezeigt. Es folgen die
spezifischen Informationen:
1 Display Empfänger (in Realzeit)
2 Synchronismus (optisch oder mit Kabel)
3 Sensibilität (diese auf "Reduced" für TX-RX < 50cm einstellen).
4 Ausrichtung (normal oder umgekehrt)
5 Modell und Daten der angeschlossenen Lichtschranke
6 Grafische Darstellung der METRON-Strahlen (in Realzeit)
7 Synchronismus mit Kabel (erscheint nicht bei optischem Synchron.)
8 Durchgeführte Messungen (in Realzeit)
9 Status Eingang (in Realzeit)
10 Status Ausgänge (in Realzeit)
1
2
3
4
5
Abbildung 23 – Lichtschranke frei (Synchronismus mit Kabel)
8540639 - 24/03/2016 - Rev.5
(Abbildung 14) gedrückt oder das Symbol
6
7
8
9
10
