17. UNTERE ABDECKUNGEN ANBRINGEN

1. Die untere Abdeckung an der Unterseite der Powerwall zwischen den seitlichen Abdeckungen
ausrichten.
2. Den hinteren Rand der unteren Abdeckung (wandseitig) unter die Metallkante des Powerwall-
Gehäuses schieben.

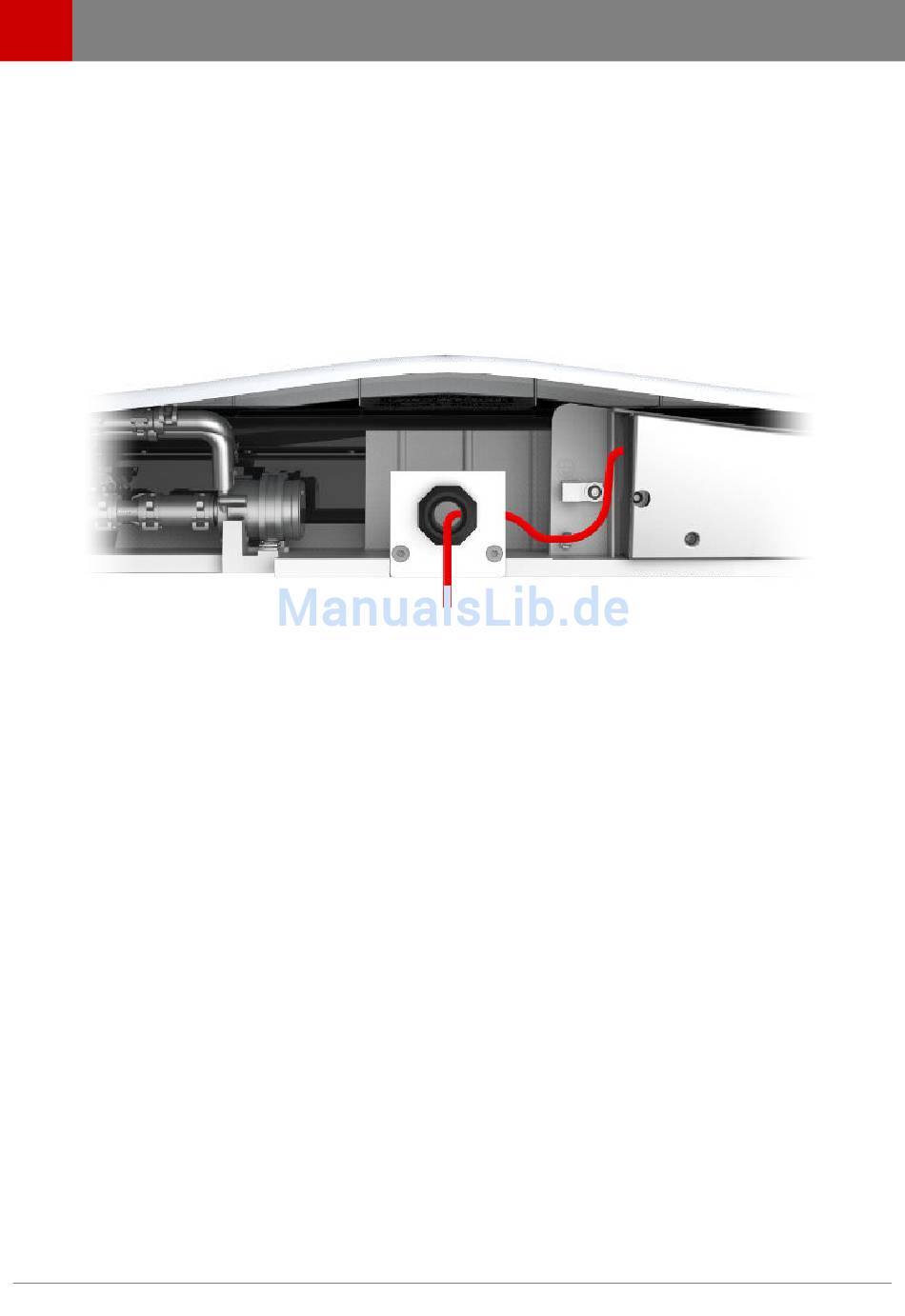

3. Die Kabel, die von der Kabelarmatur/Kabelverschraubung nach hinten zur Wand führen, unter
dem Masseanschluss durchführen und wieder nach vorn verlegen, sodass sie unter dem
Spritzschutz parallel zum inneren Kabelstrang in Richtung Platine verlaufen. Die Kabel dürfen
nicht durch den inneren Rand der unteren Abdeckung geknickt oder gequetscht werden.
4. Die untere Abdeckung vorsichtig über den Kabeln schließen. Der Rand der unteren
Abdeckung muss auf ganzer Länge von der vorderen Abdeckung verdeckt werden.
5. Die untere Abdeckung mit einem Steckschlüssel (10 mm) und zwei M6-Schrauben befestigen.
Die Schrauben mit 3 Nm festziehen.
6. Nach erfolgter Installation vorsichtig den Schutzaufkleber von der vorderen Abdeckung der
Powerwall abziehen.

18. VERSANDKISTE ENTSORGEN

Das Verpackungsmaterial der Powerwall ist vollständig wiederverwertbar. Die
Verpackungsmaterialien in umgekehrter Reihenfolge wieder in die Versandkiste packen und die
Kiste an den Tesla Energy Vertragshändler senden bzw. vor Ort sachgerecht entsorgen.
28 Installations- und Betriebsanleitung zur Powerwall
