POWERWALL-ANWENDUNGSHINWEIS:
NOTSTROMVERSORGUNG VON EINPHASIGEN LASTEN AN EINER
Überblick
Powerwall ist ein einphasiges Gerät. In dreiphasigen Anlagen im Wohn- oder gewerblichen Bereich kann die
Powerwall nur an eine Phase angeschlossen werden, die während der Inbetriebnahme als Backup-Phase ausgewählt
wird. Während eines Stromausfalls versorgt die Powerwall nur einphasige Lasten, die an die Backup-Phase
angeschlossen sind. Aus diesem Grund wird empfohlen, darauf zu achten, dass alle wichtigen einphasigen Lasten an
diese Backup-Phase angeschlossen sind.
Wenn ein Kunde alle einphasigen Verbraucher sichern möchte, die auf die drei Phasen einer bestehenden Anlage
verteilt sind, ist dies jedoch möglicherweise nicht praktikabel. In derartigen Anlagen kann ein Lastumschalter
eingesetzt werden, um während eines Stromausfalls den Strom von der Backup-Phase auf drei Phasen zu verteilen.

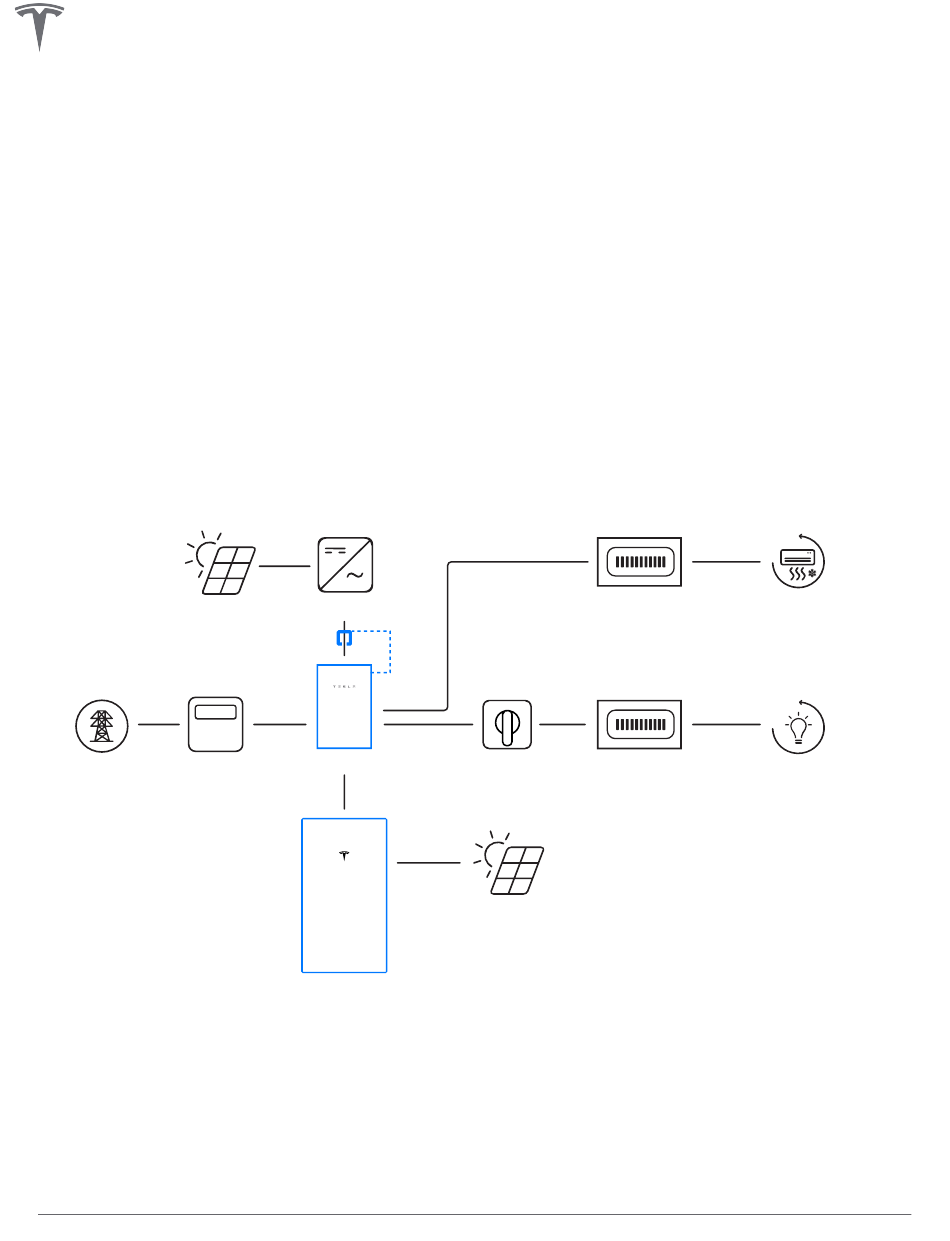

Systemkonfigurations-Diagramm
Solar
Stromnetz
Strom-
Zähler
Weitere Informationen finden Sie unter
DREIPHASIG ANLAGE
Wechselrichter
Backup Gateway 2
Lastumschalter
Powerwall
Beispieldiagramm zur Verkabelung auf Seite 3
Nicht-Backup-
Verteilerkasten
Backup-
Verteilerkasten
Solar
Nicht essentielle Lasten
(groß und dreiphasig)
Essentielle Lasten
(nur einphasig)
1
loading

Verwandte Anleitungen für Tesla POWERWALL

Inhaltszusammenfassung für Tesla POWERWALL

  • Seite 1 DREIPHASIG ANLAGE Überblick Powerwall ist ein einphasiges Gerät. In dreiphasigen Anlagen im Wohn- oder gewerblichen Bereich kann die Powerwall nur an eine Phase angeschlossen werden, die während der Inbetriebnahme als Backup-Phase ausgewählt wird. Während eines Stromausfalls versorgt die Powerwall nur einphasige Lasten, die an die Backup-Phase angeschlossen sind.

  • Seite 2: Systembetrieb

    Der Lastumschalter kann auf der DIN-Schiene im Backup Gateway 2, neben dem Leitungsschutzschalter der Powerwall oder dem FI-Schutzschalter montiert werden. Je nach Bedingungen am Standort kann er auch an einer anderen Position montiert werden, wie z. B. in einem Unterverteilerkasten.

  • Seite 3: Beispieldiagramm Zur Verkabelung

    Geräte in der Anlage bestimmt werden, die während des Backups des gesamten Haushalts versorgt werden. Beispieldiagramm zur Verkabelung ANMERKUNG: • Die Powerwall und der Lastumschalter müssen direkt an die Hausklemmen im Backup Gateway 2 angeschlossen werden. • Solaranlagen- und Zählerverkabelung sind im Diagramm nicht abgebildet.
  • Seite 4 POWERWALL-ANWENDUNGSHINWEIS: NOTSTROMVERSORGUNG VON EINPHASIGEN LASTEN AN EINER DREIPHASIG ANLAGE Nicht-Backup- Backup Gateway 2 Verteilerkasten Strom- Zähler Nicht Essentielle Lasten (groß und dreiphasig) Powerwall-Schutzschalter (wo Schutzschalter erforderlich) L2 L3 Backup- Verteilerkasten Powerwall Essentielle Lasten (nur einphasig)

  • Seite 5: Änderungsverlauf

    ÄNDERUNGSVERLAUF Datum Version Änderungen 19-08-2024 Erstveröffentlichung...
