4. ADRESSSCHALTER EINSTELLEN

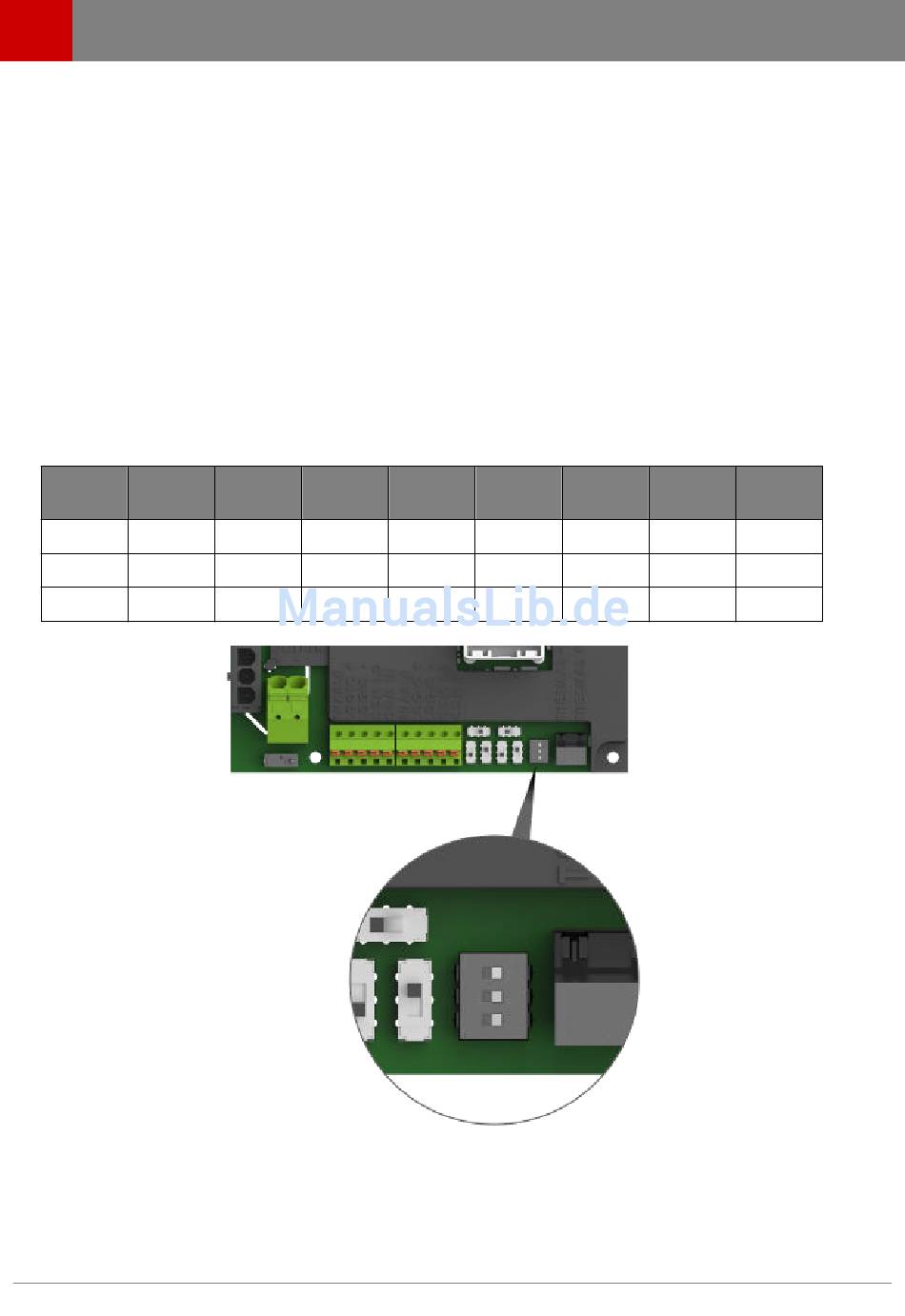

Die DIP-Schalter befinden sich neben den Kühlsystemanschlüssen. Der Block hat drei weiße Stifte
mit zwei Schaltzuständen (links 1 und rechts 0), die von oben nach unten mit 1, 2 und 3
nummeriert sind. Mit diesen Schaltern wird die Adresse von 0 bis 7 definiert.
• Für einen Modbus lautet die Basisadresse 0x18 (24). Diese wird den DIP-Schaltereinstellungen
hinzugefügt und ergibt dann die komplette Adresse der Powerwall zwischen 0x18 und 0x1F
(24-31).
• Für einen CAN-Bus lautet die Basisadresse 0x50 (80). Diese wird den DIP-
Schaltereinstellungen hinzugefügt und ergibt dann die komplette Adresse der Powerwall
zwischen 0x50 und 0x57 (80-87).
Die Schalter gemäß der Position der Powerwall einstellen. Bei Powerwall-Reihenschaltungen
müssen mit den DIP-Schaltern fortlaufende, separate Offsets von 0 bis 7 eingestellt werden (0 für
die erste Powerwall, 1 für die zweite usw. bis 7 für die letzte Powerwall).
Bei Einzelgeräten ist die Einstellung 0 zu wählen.
Schalter PW 0
nummer
1 rechts
2 rechts
3 rechts
14
PW 1 PW 2
links rechts
rechts links
rechts rechts
PW 3 PW 4
links rechts
links rechts
rechts links
Installations- und Betriebsanleitung zur Powerwall
PW 5 PW 6
links rechts
rechts links
links links
PW 7
links
links
links
