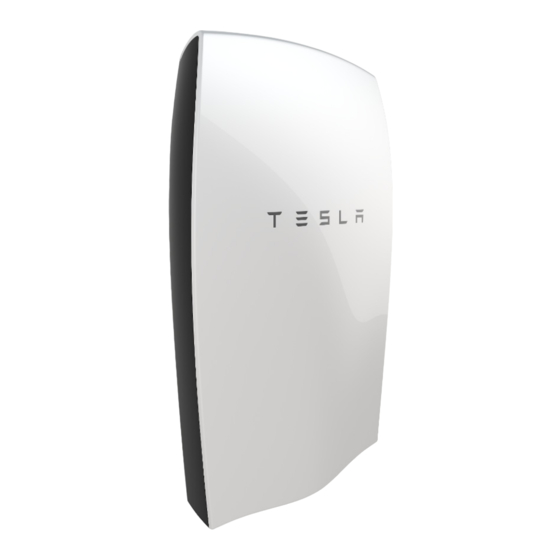

Tesla Powerwall Montageanleitung Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Powerwall:
- Betriebsanleitung (52 Seiten) ,
- Installationsanleitung (42 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tesla Powerwall
Inhaltszusammenfassung für Tesla Powerwall

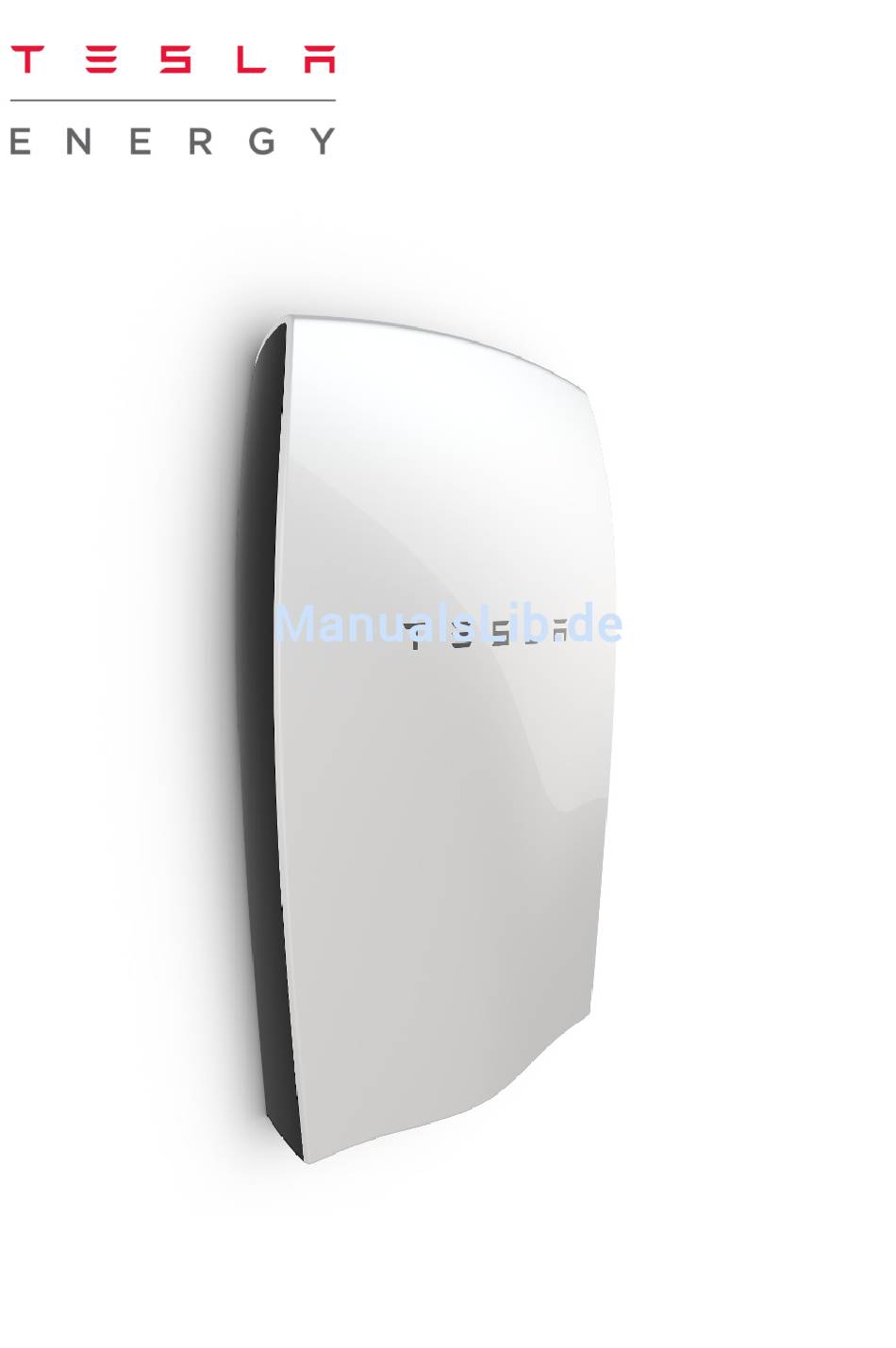

- Seite 1 POWERWALL MONTAGE- UND BETRIEBSANLEITUNG...
- Seite 2 Sämtliche Informationen in diesem Dokument unterliegen dem Urheberrecht und anderen Eigentumsrechten von Tesla Motors, Inc. und unseren Lizenzgebern. Der Inhalt darf ohne schriftliche Genehmigung von Tesla Motors, Inc. und unseren Lizenzgebern weder vollständig noch auszugsweise geändert, vervielfältigt oder kopiert werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise................2 VERWENDETE SYMBOLE..............................2 ALLGEMEINE INFORMATIONEN........................... 2 UMGEBUNGSBEDINGUNGEN............................3 QUALIFIZIERTE INSTALLATEURE..........................3 Was ist eine Powerwall?..................4 Technische Daten..................... 5 TECHNISCHE DATEN DER ELEKTRIK......................... 5 UMGEBUNGSANFORDERUNGEN..........................5 MECHANISCHE DATEN..............................5 Standortanforderungen..................6 STANDORTANFORDERUNGEN............................. 6 TEMPERATURBEDINGUNGEN............................6 VORAUSSETZUNGEN FÜR DIE INSTALLATION......................6 PLATZBEDARF.................................. -
Seite 4: Wichtige Sicherheitshinweise
Die Powerwall muss vor Stößen geschützt und darf nicht gezogen, geschoben oder betreten werden. Die Powerwall darf keinen größeren Kräften ausgesetzt sein. Zum Schutz vor Beschädigung sollte die Powerwall bis zum Einbau in der Verpackung bleiben. -
Seite 5: Umgebungsbedingungen
Warnung: Durch die Einbauhöhe muss gewährleistet sein, dass die Powerwall bei Überschwemmungen keinen Schaden nimmt. Warnung: In Innenräumen (z. B. in einer Garage) muss die Powerwall mindestens 15 cm über dem Boden angebracht werden. Warnung: Betrieb und Lagerung der Powerwall bei Temperaturen außerhalb des vorgegebenen Bereichs können zu Schäden an der Powerwall führen. -
Seite 6: Was Ist Eine Powerwall
Energiekosten und optimiert die Nutzung von Elektrofahrzeugen. STROM NACH BEDARF Die Powerwall speichert die Energie, die tagsüber von der Solaranlage produziert wird oder in den Perioden mit geringen Stromkosten aus dem Netz kommt. Dieser Speicher kann als Notstromsystem oder bei Nacht genutzt werden und optimiert automatisch den privaten Energiehaushalt. -
Seite 7: Technische Daten
< 24 Stunden -30...+60 °C < 1 Monat -20...+45 °C < 12 Monate -20...+30 °C, Ladezustand: anfänglich 50 % maximale Höhenlage 3000 m Schutzklasse IP35 & NEMA 3R (Powerwall) IP67 (nur Batteriemodul) Stoßfestigkeitsgrad IK09 MECHANISCHE DATEN Abmessungen 1302 mm Länge 862 mm... -
Seite 8: Standortanforderungen
Ränder der Powerwall zu allen Seiten überragen, sodass die Rückseite des Geräts im eingebauten Zustand nicht zugänglich ist. Die Powerwall darf nicht horizontal oder über Kopf installiert werden. Die Powerwall darf nicht an Wänden installiert werden, die um mehr als 5 Grad nach vorn oder hinten geneigt sind. -
Seite 9: Platzbedarf
300 mm Freiraum über Gerät 300 mm Freiraum unter Gerät Seitlich 1070 mm Wandfläche 100 mm Freiraum zu beiden Seiten Tiefe 153 mm Tiefe des Arbeitsraums Die erforderliche Tiefe ist gewöhnlich durch die Arbeitsabstände der örtlichen Einbaunormen vorgegeben. Tesla Energy... -
Seite 10: Installationsanleitung
Installationsanleitung Die Powerwall muss von einem Tesla Energy Vertragsinstallateur montiert werden. 1. UNTERE ABDECKUNG ENTFERNEN 2. SPRITZSCHUTZ ABNEHMEN 3. KONFIGURATIONSSCHALTER EINSTELLEN 4. ADRESSSCHALTER EINSTELLEN 5. KABEL VORBEREITEN 6. KABEL ANSCHLIESSEN 7. SPRITZSCHUTZ ANBRINGEN 8. PALETTE ENTFERNEN 9. MONTAGEORT FESTLEGEN 10. WANDHALTERUNG ANBRINGEN 11. - Seite 11 Installationsanleitung Warnung: Die Powerwall ist schwer und umständlich in der Handhabung. Der Einsatz einer Hebevorrichtung wird empfohlen. Zum Schutz vor Verletzungen stets Sicherheitsschuhwerk (vorzugsweise mit Stahlkappe), eine lange Hose und Schutzhandschuhe tragen. Tesla Energy...
-
Seite 12: Untere Abdeckung Entfernen
Mit einem Steckschlüssel (10 mm) die äußeren M6-Sechskantschrauben auf beiden Seiten der unteren Abdeckung herausdrehen. Die untere Abdeckung vorsichtig abnehmen, sodass sich keine Teile verbiegen oder verklemmen können. Die untere Abdeckung und die 2 Schrauben beiseitelegen. Sie werden nach dem Anschließen der Kabel wieder benötigt. Installations- und Betriebsanleitung zur Powerwall... -
Seite 13: Spritzschutz Abnehmen
Powerwall. Die Freigabetaste befindet sich neben den Hochspannungsanschlüssen unten an der Platine. Warnung: Die Freigabetaste darf nicht durch die Kabel betätigt werden! Warnung: Die Freigabetaste trennt die Powerwall nur von der Stromversorgung, schaltet aber nicht den Wechselrichter aus! Den entsprechenden Gebäudeteil am Sicherungskasten vom Stromnetz isolieren. - Seite 14 Installationsanleitung Installations- und Betriebsanleitung zur Powerwall...
-
Seite 15: Kommunikationsschalter Einstellen
Alle anderen Powerwalls in einer Reihenschaltung haben eine zweite Einstellung. Schalternummer Einzelgerät/ Reihenschaltung, Einzelgerät/ Reihenschaltung, letztes Gerät, letztes Gerät, Modbus Modbus rechts rechts links links rechts rechts links links oben oben unten unten unten oben unten unten unten unten unten unten oben oben oben unten Tesla Energy... -
Seite 16: Adressschalter Einstellen
Die Schalter gemäß der Position der Powerwall einstellen. Bei Powerwall-Reihenschaltungen müssen mit den DIP-Schaltern fortlaufende, separate Offsets von 0 bis 7 eingestellt werden (0 für die erste Powerwall, 1 für die zweite usw. bis 7 für die letzte Powerwall). Bei Einzelgeräten ist die Einstellung 0 zu wählen. -
Seite 17: Kabel Vorbereiten
Datenübertragungskabel. Die Abschirmung nicht an beiden Enden erden, da andernfalls eine Erdschleife entsteht. Das 450-VDC-Kabel verläuft nah am Datenübertragungskabel. Daher muss sichergestellt sein, dass alle zur Powerwall führenden Kabel mindestens für 600 V isoliert und wasser- sowie ölbeständig sind. Tesla Energy... - Seite 18 , 60 °C 7 - 9 mm Hauptanschluss (J7) Ausgang für Reihenschaltungen (J6) Freigabetaste (trennt das Gerät bei abgenommenem Spritzschutz von der Stromversorgung) In Regionen mit IEC 62109 muss der Querschnitt des Erdungskabels 10 mm betragen. Installations- und Betriebsanleitung zur Powerwall...
-
Seite 19: Kabel Anschliessen
Wenn ein Kabel abgeklemmt werden muss, die Verriegelung niederdrücken und dann das Kabel herausziehen. Hinweis: Möglicherweise wird ein kleiner Schraubendreher benötigt, um die Verriegelung weit genug nach unten zu drücken. Kühlsystemanschlüsse: Das Kabel für die Stromversorgung des Kühlsystems (Rückleitung) in den Anschluss „THERMAL-“ stecken. Tesla Energy... -
Seite 20: Spritzschutz Anbringen
Kabeln zur oberen linken Ecke der Platine verlaufen (vorn an der Powerwall). Bei einer Powerwall-Reihenschaltung können die Datenübertragungskabel gemäß den Anweisungen im folgenden Abschnitt in Reihe geschaltet werden. Prüfen, ob die Polarität aller Strom- und Datenübertragungskabel stimmt. -
Seite 21: Palette Entfernen
Hinweis: Für diesen Schritt werden zwei Arbeitskräfte benötigt. Den Kistendeckel vorsichtig wieder über der Powerwall platzieren und verschieben, bis die Oberseite der Kiste an der Powerwall anliegt. So hat der Unterteil der Kiste ausreichend Bewegungsspielraum, ohne dass die untere Abdeckung der Powerwall beschädigt wird. - Seite 22 Ersatzschraube für Seitenlaschen bzw. untere Abdeckung) • M4-Ersatzschraube T20 (ggf. für Spritzschutz) Wenn Teile fehlen oder beschädigt sind, bitte den Tesla Energy Vertragshändler bzw. den Tesla Energy Vertragsinstallateur informieren. Sollten Beschädigungen festgestellt werden, ist zuerst auf Stromschlaggefahren (Hochspannung!) und andere Sicherheitsrisiken zu achten. Den Einbau nicht fortsetzen! Die Wandhalterung aus der Schaumstoffpolsterung in der Palette nehmen.
-
Seite 23: Montageort Festlegen
Installationsanleitung 9. MONTAGEORT FESTLEGEN Mit der Wandhalterung als Orientierung den Montageort der Powerwall festlegen. Die Wandhalterung muss in einem Balkengerüst oder einer tragenden Wand verankert werden und zu allen Seiten Freiraum bieten (siehe Standortanforderungen). Bei Holzwänden mit einem Balkensucher die Mitte der Holzbalken suchen und provisorisch markieren. -
Seite 24: Wandhalterung Anbringen
Lochraster muss mindestens eine Schraube montiert werden. Die Schrauben in der gezeigten Reihenfolge eindrehen. Sicherstellen, dass die Halterung sicher an der Wand befestigt ist. Um das Einhängen zu erleichtern, kann die Höhe der Einhängfalze mit Malerkrepp oder Bleistift neben der Halterung an der Wand markiert werden. Installations- und Betriebsanleitung zur Powerwall... -
Seite 25: Powerwall Anbringen
Die Powerwall nach unten ablassen, sodass sich der Montagebügel an der Rückseite sicher in die Einhängfalze der Halterung legt. Sicherstellen, dass die Powerwall mittig in der Halterung sitzt. Dies ist der Fall, wenn das Gerät genau zwischen den beiden hervorstehenden Laschen am unteren Teil der Halterung aufliegt. -
Seite 26: Verpackung Entfernen
Mit einem Torx-Schlüssel (T30) die Schrauben aus den L-förmigen Metallhalterungen herausdrehen und entsorgen. Mit einem Steckschlüssel (10 mm) und den 2 mitgelieferten M6-Sechskantschrauben die Powerwall in den unteren Laschen der Wandhalterung befestigen. Die Schrauben mit 7 Nm festziehen. Installations- und Betriebsanleitung zur Powerwall... -
Seite 27: Kabel Ins Gerät Führen
Installationsanleitung 13. KABEL INS GERÄT FÜHREN Je nach regionalen Vorgaben kann die Powerwall entweder mit einer Kabelarmatur oder mit einer Kabelverschraubung angeschlossen werden. Bei der Auswahl die lokalen Vorgaben beachten. Die Öffnung in der Kabeleinführung hat einen Durchmesser von 28,2 mm. Sie ist für handelsübliche ¾-Zoll-Kabelarmaturen sowie für Kabelverschraubungen der Typen PG-21 und M25... -
Seite 28: Powerwall-Reihenschaltung
Die Kabel für Datenausgang, Freigabe und 12-V-Stromversorgung der Steuerung, die zur nächsten Powerwall führen sollen, mit dem Anschluss J6 verbinden. Die 12-V-Versorgung für das Kühlsystem einzeln zu jeder Powerwall führen. Je nach 12-V- Kapazität des Wechselrichters und Anordnung (gleichzeitiger Betrieb zweier Powerwalls oder Reihenschaltung) werden ggf. -
Seite 29: Seitliche Abdeckungen Anbringen
16. SEITLICHE ABDECKUNGEN ANBRINGEN Die seitlichen Abdeckungen und den Beutel mit den Befestigungsmitteln aus der Versandkiste entnehmen. Die erste seitliche Abdeckung an der passenden Seite der Powerwall positionieren. Die Abdeckung mit dem oberen Rand zuerst einschieben, bis die obere Federklammer einrastet. -
Seite 30: Untere Abdeckungen Anbringen
Installationsanleitung 17. UNTERE ABDECKUNGEN ANBRINGEN Die untere Abdeckung an der Unterseite der Powerwall zwischen den seitlichen Abdeckungen ausrichten. Den hinteren Rand der unteren Abdeckung (wandseitig) unter die Metallkante des Powerwall- Gehäuses schieben. Die Kabel, die von der Kabelarmatur/Kabelverschraubung nach hinten zur Wand führen, unter dem Masseanschluss durchführen und wieder nach vorn verlegen, sodass sie unter dem... -
Seite 31: Betrieb Und Pflege
Powerwall ursprünglich erworben wurde. PFLEGE DER POWERWALL Wenn die Powerwall im Außenbereich installiert ist, die Oberseite der Powerwall frei von Laub und anderen Fremdkörpern halten, damit die ausreichende Belüftung gewährleistet ist. Die Powerwall mit einem weichen, flusenfreien Lappen reinigen. Bei Bedarf kann der Lappen mit reinem Wasser befeuchtet werden, ist aber gründlich auszuwringen. -
Seite 32: Fehlerbehebung
Fehlerbehebung Wenn die Powerwall nicht ordnungsgemäß funktioniert, befolgen Sie bitte die Anweisungen unten. Falls sich das Problem nicht beheben lässt, kontaktieren Sie den Tesla Energy Vertragshändler, bei dem die Powerwall ursprünglich erworben wurde. • Powerwall nicht in Betrieb: Die Raumtemperatur prüfen und ggf. für bessere Belüftung sorgen. -
Seite 33: Verhalten In Notfällen
• Schalten Sie den Wechselspannungsschutzschalter zum Wechselrichter aus, sofern dies gefahrlos möglich ist. • Vergewissern Sie sich, dass die Powerwall nicht zu anderen Gegenständen Kontakt hat. • Sorgen Sie für ausreichend Belüftung. • Informieren Sie den Tesla Energy Vertragshändler, bei dem die Powerwall erworben wurde. - Seite 34 • Schalten Sie den Wechselspannungsschutzschalter zum Wechselrichter aus, sofern dies gefahrlos möglich ist. • Prüfen Sie die Belüftungsöffnung oben an der Powerwall sowie den Lüfter auf Fremdkörper. • Falls keine Fremdkörper zu finden sind, kontaktieren Sie den Tesla Energy Vertragshändler, bei dem die Powerwall erworben wurde.
- Seite 36 Tesla Motors Netherlands B.V. Atlasstraat 7-9, 5047 RG Tilburg, Netherlands P/N: 1073317-00-B 23. Dez. 2015...
