9. MONTAGEORT FESTLEGEN

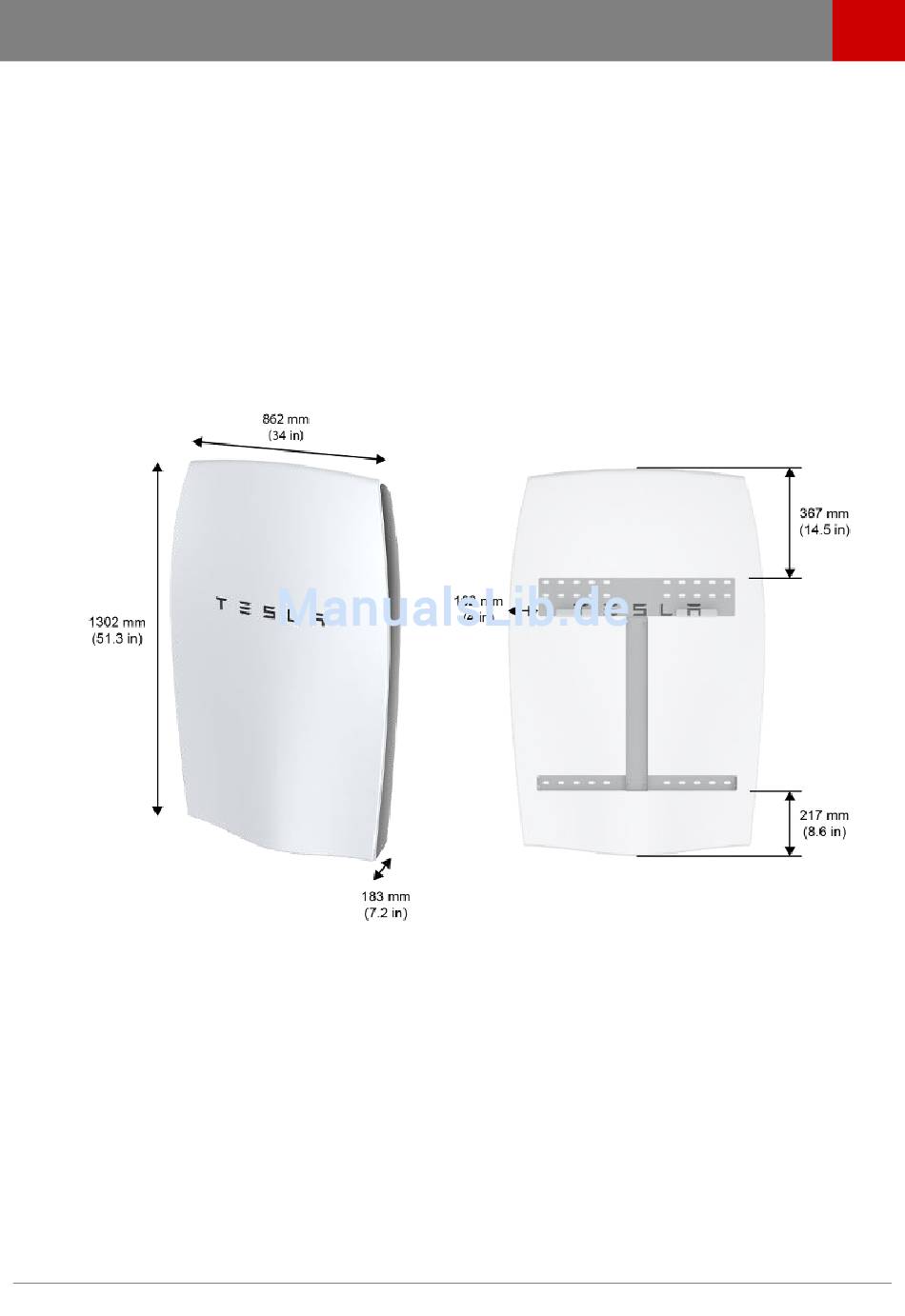

1. Mit der Wandhalterung als Orientierung den Montageort der Powerwall festlegen. Die
Wandhalterung muss in einem Balkengerüst oder einer tragenden Wand verankert werden
und zu allen Seiten Freiraum bieten (siehe Standortanforderungen).
2. Bei Holzwänden mit einem Balkensucher die Mitte der Holzbalken suchen und provisorisch
markieren. Die Schrauben müssen möglichst mittig im Balken sitzen.
3. Den dickeren Teil der Halterung nach oben drehen, sodass die flache Seite bündig mit der
Wand abschließt. Die Halterung als Schablone anlegen und die Lage der Bohrungen an der
Wand markieren. Die Bohrungen mit 200, 300, 400, 500 bzw. 600 mm Lochabstand an der
Wand markieren.
Hinweis: Die Halterung mit einer Wasserwaage ausrichten.
