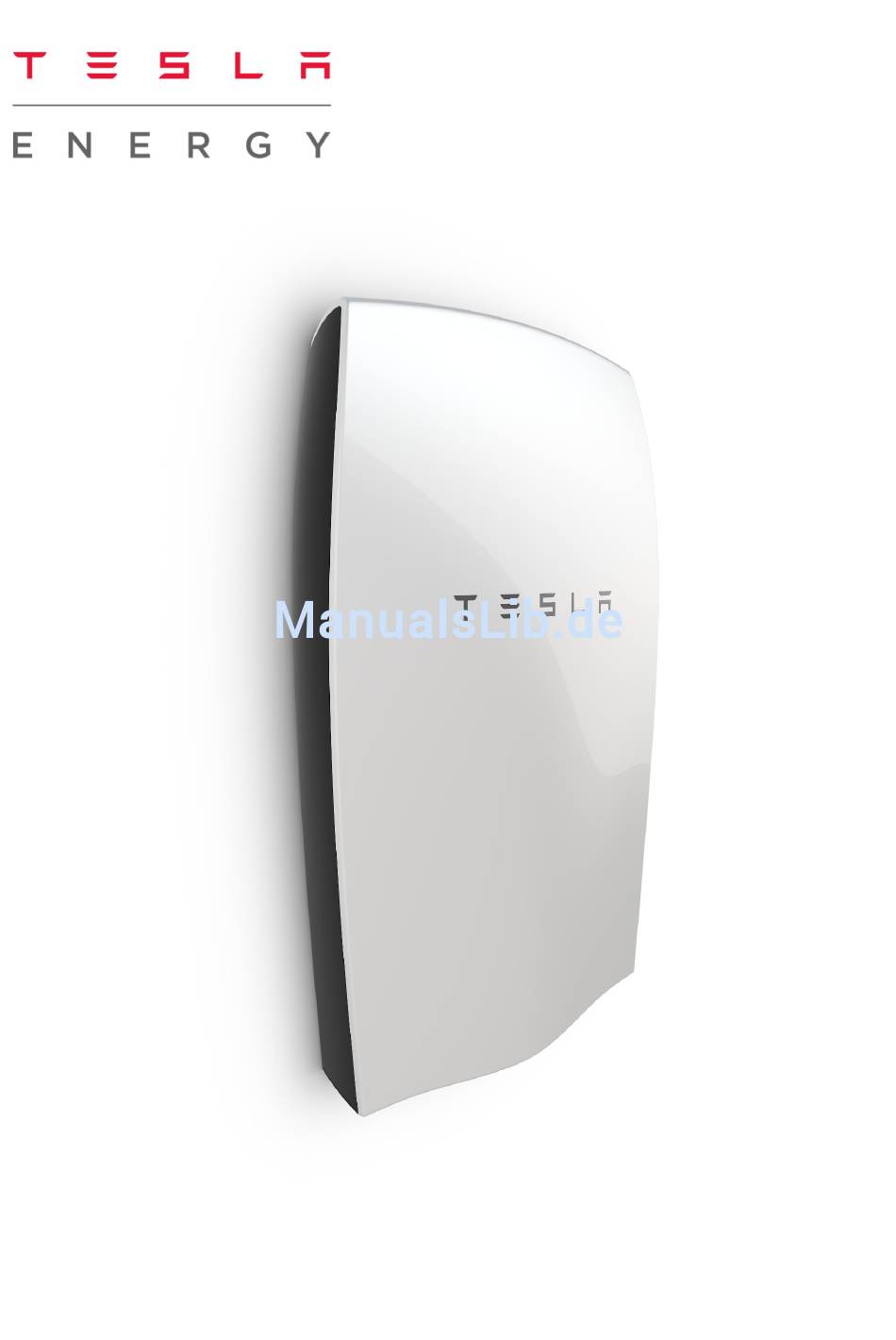

POWERWALL INSTALLATIONSANLEITUNG
FÜR POWERWALL 1067000-00-E UND 1067000-01-E
MIT SMA- UND SOLAREDGE-WECHSELRICHTERN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tesla POWERWALL

Inhaltszusammenfassung für Tesla POWERWALL

  • Seite 1 POWERWALL INSTALLATIONSANLEITUNG FÜR POWERWALL 1067000-00-E UND 1067000-01-E MIT SMA- UND SOLAREDGE-WECHSELRICHTERN...
  • Seite 2 TECHNISCHE PRODUKTDATEN Alle hier enthaltenen technischen Daten und Beschreibungen waren zum Zeitpunkt der Drucklegung aktuell. Da die Tesla Produkte jedoch kontinuierlich weiterentwickelt werden, behalten wir uns das Recht vor, unsere Produkte jederzeit ändern zu können. Die hier enthaltenen Abbildungen dienen ausschließlich der Orientierung. Je nach Produktversion und Zielmarkt sind die Geräte im Detail unterschiedlich ausgeführt.

  • Seite 3: Inhaltsverzeichnis

    Installationsanleitung....................8 BENÖTIGTES WERKZEUG............................... 8 1. DEN INSTALLATIONSSTANDORT PLANEN......................10 2. PALETTE ENTFERNEN..............................13 3. WANDHALTERUNG ANBRINGEN...........................16 4. DIE POWERWALL AN DER WAND MONTIEREN..................... 18 5. VERPACKUNG ENTFERNEN............................. 19 6. KOMMUNIKATIONSSCHALTER EINSTELLEN....................22 7. ADRESSSCHALTER EINSTELLEN.......................... 24 8. ZWEI POWERWALLS MITEINANDER VERBINDEN..................25 9. KABEL INS GERÄT FÜHREN............................29 10.

  • Seite 4: Wichtige Sicherheitshinweise

    Ergebnis führt, aber nicht sicherheitsrelevant ist. ALLGEMEINE INFORMATIONEN Warnung: Lesen Sie das gesamte Dokument durch, bevor Sie die Powerwall einbauen oder betreiben. Bei Nichtbeachtung der Anweisungen und Warnhinweise in diesem Dokument besteht die Gefahr von Stromschlägen, schweren oder tödlichen Verletzungen sowie einem Sach- oder Totalschaden an der Powerwall.

  • Seite 5: Umgebungsbedingungen

    Wichtige Sicherheitshinweise gezogen, geschoben oder betreten werden. Die Powerwall darf keinen größeren Kräften ausgesetzt sein. Zum Schutz vor Beschädigung sollte die Powerwall bis zum Einbau in der Verpackung bleiben. Warnung: Keine Fremdkörper in die Powerwall einführen. Warnung: Die Powerwall und ihre Komponenten dürfen keiner direkten Flammeneinwirkung ausgesetzt sein.

  • Seite 6: Technische Daten

    Schallpegel (bei voller <49 dBA vorne und <55 dBA oben, in einem Abstand von 1 m Kühlleistung) maximale Höhenlage 3000 m (9843 ft) Schutzklasse IP35 und NEMA 3R (Powerwall) IP67 (nur Batteriemodul) Stoßfestigkeit IK09 Erdbebensicherheit AC156 und IEEE 693-2005 MECHANISCHE DATEN Länge...

  • Seite 7: Standortanforderungen

    Ränder der Powerwall zu allen Seiten überragen, sodass die Rückseite des Geräts im eingebauten Zustand nicht zugänglich ist. Die Powerwall darf nicht horizontal oder über Kopf installiert werden. Die Powerwall darf nicht an Wänden installiert werden, die um mehr als 5 Grad nach vorn oder hinten geneigt sind.

  • Seite 8: Voraussetzungen Für Die Installation

    Standortanforderungen VORAUSSETZUNGEN FÜR DIE INSTALLATION Die Powerwall muss mit einem passenden Wechselrichter installiert werden. Kabel und Kabelführungen müssen ggf. vom Installateur bereitgestellt werden. Eine Liste von kompatiblen Wechselrichtern finden Sie unter: www.teslamotors.com/support/powerwall Die Anforderungen an den Gleichspannungshauptschalter zwischen Powerwall und Wechselrichter unterliegen den örtlichen Bestimmungen.
  • Seite 9 Standortanforderungen Die erforderliche Tiefe ist gewöhnlich durch die Arbeitsabstände der örtlichen Einbaunormen vorgegeben. Tesla Energy...

  • Seite 10: Installationsanleitung

    Kommunikationsdrähten, fertig an der Platine der Powerwall angeschlossen • Verbesserte Unterstützung in diesem Handbuch zur Standortplanung und Verkabelung von zwei Powerwalls Vorsicht: Die Powerwall muss von einem Tesla Energy Vertragsinstallateur montiert werden. 1. DEN INSTALLATIONSSTANDORT PLANEN 2. PALETTE ENTFERNEN 3. WANDHALTERUNG ANBRINGEN 4.
  • Seite 11 Installationsanleitung Warnung: Die Powerwall ist schwer und umständlich in der Handhabung. Der Einsatz einer Hebevorrichtung wird empfohlen. Zum Schutz vor Verletzungen stets Sicherheitsschuhwerk (vorzugsweise mit Stahlkappe), eine lange Hose, eine Schutzbrille und Schutzhandschuhe tragen. Tesla Energy...

  • Seite 12: Den Installationsstandort Planen

    Installationsanleitung 1. DEN INSTALLATIONSSTANDORT PLANEN Die Powerwall E wird nun mit 3 m kombiniertem, vorkonfektioniertem Kabel für alle Versorgungs-, Erdungs- und Kommunikationsverbindungen geliefert. Dies vereinfacht zwar die Installation erheblich, erfordert aber auch eine Vorausplanung des Gerätestandorts. Als Daumenregel gilt: Zwischen Powerwall und Wechselrichter ist eine nutzbare Kabellänge von 2,6 m einzuplanen, damit genügend Platz zur Herstellung der Verbindungen besteht.
  • Seite 13 Installationsanleitung Zwei Powerwalls, symmetrischer Anschluss: Zwei Powerwalls, sequenzieller Anschluss: Tesla Energy...
  • Seite 14 Installationsanleitung Installationshandbuch Powerwall...

  • Seite 15: Palette Entfernen

    Hinweis: Die Verpackung der Powerwall E verfügt über weniger Schrauben an weniger Stellen als die Verpackung der Powerwall B und C. Bei der Powerwall E muss zudem der Deckel nicht mehr entfernt und wieder montiert werden, bevor die Powerwall an der Wand befestigt wird. Lesen Sie bitten diesen Abschnitt durch, um sich über die neuen Arbeitsschritte zu informieren.
  • Seite 16 Installationsanleitung Die Palette flach auf den Boden legen. Der Montagebügel an der Rückseite der Powerwall sollte jetzt sichtbar sein und zum leichteren Einbau über den Rand der Kiste hervorstehen. Sicherstellen, dass die Kiste folgende Teile enthält: • Powerwall • Powerwall Benutzerhandbuch (in der Versandtasche an der Außenseite der Kiste; dem Eigentümer auszuhändigen)
  • Seite 17 Alle weiteren Teile befinden sich im Deckel der Kiste und werden in einem späteren Schritt geprüft. Falls eines der Teile für diesen Schritt beschädigt ist oder fehlt, wenden Sie sich bitte an den Tesla Service. Sollten Beschädigungen festgestellt werden, ist zuerst auf Stromschlaggefahren (Hochspannung!) und andere Sicherheitsrisiken zu achten. Den Einbau nicht fortsetzen! Die Wandhalterung aus der Palette entnehmen.

  • Seite 18: Wandhalterung Anbringen

    Lochabstand: 8 mm • Unterlegscheiben zwischen Schraubenköpfen und Wandhalterung (empfohlen) Mit der Wandhalterung als Orientierung den Montageort der Powerwall festlegen. Die Halterung muss in einen Holzständer oder eine geeignete belastbare Wand geschraubt werden. Bei Holzwänden mit einem Balkensucher die Mitte der Holzbalken suchen und markieren. Die Schrauben müssen möglichst mittig im Balken sitzen.
  • Seite 19 Die Mittellinie und die Außenkanten des Montagebügels mit Klebeband oder einem Stift markieren. Anhand der Markierungen auf der Kiste die Mittellinie der Kiste und die Höhe des Montagebügels bestimmen, um die Ausrichtung auf die Einhängfalze der Wandhalterung zu erleichtern. Tesla Energy...

  • Seite 20: Die Powerwall An Der Wand Montieren

    Die Powerwall nach unten ablassen, sodass sich der Montagebügel an der Rückseite sicher in die Einhängfalze der Halterung legt. Sicherstellen, dass die Powerwall mittig in der Halterung sitzt. Dies ist der Fall, wenn das Gerät genau zwischen den beiden hervorstehenden Laschen am unteren Teil der Halterung aufliegt.

  • Seite 21: Verpackung Entfernen

    Die Kiste abnehmen und beiseite stellen. Dabei darf die Kiste nicht gegen die vordere Abdeckung der Powerwall stoßen. Hinweis: Den Schutzaufkleber an der vorderen Abdeckung der Powerwall erst nach Abschluss der Installation entfernen! Den Beutel mit Befestigungselementen aus der unteren Ecke des inneren U-förmigen Holzrahmens entnehmen.
  • Seite 22 Installationsanleitung • M25-Kabelverschraubung (optional) Falls einzelne Teile beschädigt sind oder fehlen, wenden Sie sich bitte an den Tesla Service. Sollten Beschädigungen festgestellt werden, ist zuerst auf Stromschlaggefahren (Hochspannung!) und andere Sicherheitsrisiken zu achten. Den Einbau nicht fortsetzen! Die Bänder (an den in der Abbildung unten eingekreisten Stellen) lösen, mit denen das vorkonfektionierte Kabel an der unteren Kante des U-Rahmens befestigt ist.
  • Seite 23 Mit einem Torx-Schraubendreher (T30) die Schrauben entfernen, mit denen die 4 L-förmigen Metallhalterungen an der Halterung befestigt sind. Mit einem Steckschlüssel (10 mm) und den 2 mitgelieferten M6-Sechskantschrauben die Powerwall in den unteren Laschen der Wandhalterung befestigen. Die Schrauben mit 7 Nm festziehen. Tesla Energy...

  • Seite 24: Kommunikationsschalter Einstellen

    Die Kommunikationsschalter befinden sich rechts an der Unterkante der Powerwall. Möglicherweise wird ein kleines Werkzeug benötigt, um die Schalter zu betätigen. Hinweis: Die Unterkante der Powerwall liegt im Schatten, sobald sie an der Wand befestigt ist. Um die Teile im Inneren der Spritzschutzöffnungen besser erkennen zu können, wird möglicherweise eine Taschenlampe benötigt.
  • Seite 25 Den Anschlussschalter danach einstellen, ob die Anlage eine oder zwei Einheiten umfasst, siehe Tabelle unten. Position von Wechselrichter und Anschluss Schalterposition Einheit Abgeschlossen Oben SolarEdge, zwei Einheiten, nicht Kein Anschluss Mitte die letzte in der Kette SolarEdge, einfach oder letzte Abgeschlossen mit Modbus- Unten Einheit Vorspannung Tesla Energy...

  • Seite 26: Adressschalter Einstellen

    Der DIP-Schalterblock hat drei weiße Stifte mit zwei Schaltzuständen (links 1 und rechts 0), die von oben nach unten mit 1, 2 und 3 nummeriert sind. Mit diesen drei Schaltern die Powerwall- Adresse durch die Öffnung im Spritzschuss hindurch einstellen.

  • Seite 27: Zwei Powerwalls Miteinander Verbinden

    Hinweis: Bei abgenommenem Spritzschutz deaktiviert ein Kontrollstromkreis die innere Elektronik der Powerwall. Zur Lage der Freigabetasten siehe die Abbildung in der Verkabelungsreferenz. Warnung: Die Freigabetasten dürfen nicht durch die Kabel betätigt werden. Warnung: Die Freigabetasten trennen die Powerwall nur von der Stromversorgung, schalten aber nicht den Wechselrichter aus.
  • Seite 28 Installationsanleitung Bildsymbol Bedeutung Wert Powerwall 1 n.z. Powerwall 0 n.z. Anschlusskasten n.z. Sicherungshalter 4 15-A-Sicherungen Wechselrichter n.z. Masse/Erdung Grün oder Grün/Gelb 400 VDC + Roter Draht 400 VDC - Schwarz Enable Orange Logik Versorgung + Braun Logik Rückleitung - Weiß...
  • Seite 29 Die gesamte Verkabelung so verlegen, dass die Spritzschutzabdeckungen und die unteren Abdeckungen korrekt angesetzt werden können: In jeder Powerwall alle Kabel zur oberen linken Ecke der Platine hin verlegen, um sie von den Freigabetasten fernzuhalten. Bei abgenommenem Spritzschutz trennen die Freigabetasten das Gerät von der Stromversorgung, um Wartungsarbeiten zu...
  • Seite 30 Abdeckung behindern, müssen sowohl ab Werk verlegte als auch vor Ort installierte Kabel wie in den Abbildungen gezeigt verlegt und mit Kabelbindern befestigt werden. Bei einer unvollständigen Befestigung der Abdeckung kann der Schutz gegen eindringende Medien in die Powerwall beeinträchtigt werden. Installationshandbuch Powerwall...

  • Seite 31: Kabel Ins Gerät Führen

    Installationsanleitung 9. KABEL INS GERÄT FÜHREN Je nach regionalen Vorgaben kann die Powerwall entweder mit einer Kabelarmatur oder mit einer Kabelverschraubung angeschlossen werden. Bei der Auswahl die lokalen Vorgaben beachten. Die Kabeleinführung befindet sich mittig am unteren Rand der Powerwall und hat einen Durchmesser von 28,2 mm.

  • Seite 32: Powerwall Mit Wechselrichter Verbinden

    10. POWERWALL MIT WECHSELRICHTER VERBINDEN Warnung: Vor allen Arbeiten an den Kabeln des Geräts sicherstellen, dass der Wechselrichter ausgeschaltet ist. Die Kabel zwischen Powerwall und Wechselrichter gemäß den Vorgaben in der Anleitung zum Wechselrichter anschließen. Bei der Kabelführung die elektrotechnischen Normen berücksichtigen.

  • Seite 33: Seitliche Abdeckungen Anbringen

    Beschädigung der Abdeckungen führen. Die Seitenabdeckungen von der Transportkiste entfernen. Die erste seitliche Abdeckung an der passenden Seite der Powerwall positionieren. Die Hinterkante (zur Wand liegende Seite) zur Powerwall hin anwinkeln. Setzen Sie die obere Kante der Abdeckung ein, und drücken Sie sie an, um den oberen Federclip zu befestigen.

  • Seite 34: Untere Abdeckungen Anbringen

    Installationsanleitung 12. UNTERE ABDECKUNGEN ANBRINGEN Die untere Abdeckung an der Unterseite der Powerwall zwischen den seitlichen Abdeckungen ausrichten. Den hinteren Rand der unteren Abdeckung (wandseitig) unter die Metallkante des Powerwall- Gehäuses schieben. Die Kabel, die von der Kabelarmatur/Kabelverschraubung nach hinten zur Wand führen, unter dem Masse-/Erdungsanschluss durchführen und wieder nach vorn verlegen, sodass sie unter...

  • Seite 35: Versandkiste Entsorgen

    Das Verpackungsmaterial der Powerwall ist vollständig wiederverwertbar. Die Laschen am Deckel mit einem Schraubendreher nach oben biegen. Den oberen Teil des Deckels abnehmen. Die Seiten der Kiste zusammendrücken. Die Transportkiste zum Tesla Energy Vertragshändler zurückgeben oder vor Ort korrekt entsorgen. Tesla Energy...

  • Seite 36: Verkabelungsreferenz

    Installationsanleitung VERKABELUNGSREFERENZ Die Powerwall ist ab Werk mit einem kombinierten Kabel vorkonfektioniert, das eine Länge von 2,6 m zwischen der Kabeleinführung der Powerwall und dem Kabelende zulässt. Dieses Kabel ist wie im Folgenden beschrieben mit der Platine der Powerwall unter dem Spritzschutz verbunden.
  • Seite 37 Kommunikation positiv (blau) COM HI 0,2-1 mm (24 - 7 - 9 mm 18 AWG), 60 °C Kommunikation negativ (gelb) COM LO Freigabetasten (trennen das Gerät bei abgenommenem Spritzschutz von der Stromversorgung) Ausgang für Reihenschaltungen (J6) Hauptanschluss (J7) Kommunikationsschalter Adressschalter Tesla Energy...
  • Seite 38 Installationsanleitung Hinweis: Die Powerwall C und die Powerwall E erfordern keine separate Verkabelung für die Heizung/Kühlung. Installationshandbuch Powerwall...

  • Seite 39: Betrieb Und Pflege

    Powerwall hängen. PFLEGE DER POWERWALL Wenn die Powerwall im Außenbereich installiert ist, die Oberseite der Powerwall frei von Laub und anderen Fremdkörpern halten, damit die ausreichende Belüftung gewährleistet ist. Die Powerwall mit einem weichen, flusenfreien Lappen reinigen. Bei Bedarf kann der Lappen mit reinem Wasser befeuchtet werden, Vorsicht: Zur Reinigung der Powerwall keine Lösungsmittel verwenden.

  • Seite 40: Verhalten In Notfällen

    Wechselspannungshauptschalter zum Wechselrichter ab. • Wenn ein Hauptschalter vorhanden ist, schalten Sie den Gleichspannungshauptschalter am Wechselrichter ab. • Vergewissern Sie sich, dass die Powerwall nicht zu anderen Gegenständen Kontakt hat. • Sorgen Sie für ausreichend Belüftung. • Bei Kühlmittelaustritt an der Powerwall: Warnung: Laut der US-Umweltschutzbehörde kann Kühlmittel von der Haut...
  • Seite 41 Falls keine Fremdkörper zu finden sind, kontaktieren Sie den Tesla Energy Vertragshändler, bei dem die Powerwall erworben wurde. In jedem Fall gilt: Sobald die Situation stabil ist, wenden Sie sich an den Tesla Energy Vertragshändler, bei dem Sie die Powerwall gekauft haben.
  • Seite 42 Tesla Motors, Inc. Tesla Motors Netherlands B.V. 3500 Deer Creek Road Atlasstraat 7-9, 5047 RG Palo Alto, CA 94304 Tilburg, Netherlands Rev. 1.00 June 24, 2016...
