Installationsanleitung

12. VERPACKUNG ENTFERNEN

Hinweis: Für diesen Schritt werden zwei Arbeitskräfte benötigt.
1. Erste Arbeitskraft: Die Kiste am unteren Rand festhalten, damit sie nicht abrutscht und die
vordere Abdeckung der Powerwall beschädigt.
2. Zweite Arbeitskraft: Mit einem Torx-Schlüssel (T25) die 8 Schrauben herausdrehen, mit denen
die Kiste an den Holzklötzen befestigt ist.
3. Die Kiste abnehmen und beiseite stellen. Dabei darf die Kiste nicht gegen die vordere
Abdeckung der Powerwall stoßen.
Hinweis: Den Schutzaufkleber an der vorderen Abdeckung der Powerwall erst nach Abschluss
der Installation entfernen!
4. Mit einem Steckschlüssel (17 mm) die 4 Schrauben herausdrehen, mit denen die Holzklötze an
den Seiten der Powerwall gehalten werden. Alle 4 Holzklötze entfernen.
5. Mit einem Torx-Schlüssel (T30) die Schrauben aus den L-förmigen Metallhalterungen
herausdrehen und entsorgen.

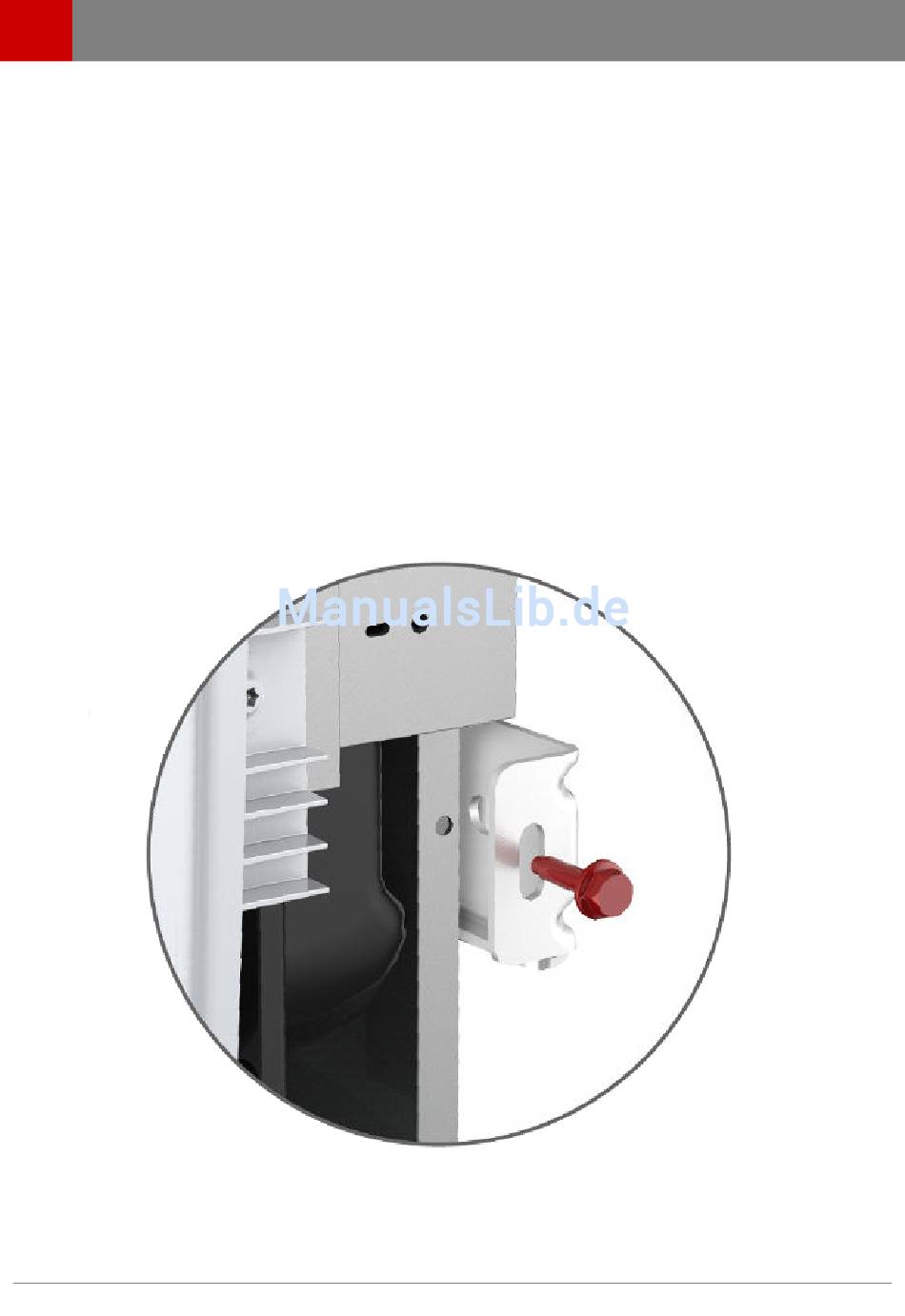

6. Mit einem Steckschlüssel (10 mm) und den 2 mitgelieferten M6-Sechskantschrauben die
Powerwall in den unteren Laschen der Wandhalterung befestigen. Die Schrauben mit 7 Nm
festziehen.
24 Installations- und Betriebsanleitung zur Powerwall
