13. KABEL INS GERÄT FÜHREN
Je nach regionalen Vorgaben kann die Powerwall entweder mit einer Kabelarmatur oder mit einer
Kabelverschraubung angeschlossen werden. Bei der Auswahl die lokalen Vorgaben beachten.
Die Öffnung in der Kabeleinführung hat einen Durchmesser von 28,2 mm. Sie ist für
handelsübliche ¾-Zoll-Kabelarmaturen sowie für Kabelverschraubungen der Typen PG-21 und M25
geeignet. Die Kabeleinführung hat Wassereintragsprüfungen bestanden, bei denen mehrere Kabel
in einer Kabelverschraubung eng zusammengefasst waren. Abgesehen von der Kabeleinführung
werden alle Armaturen vom Installateur bereitgestellt.

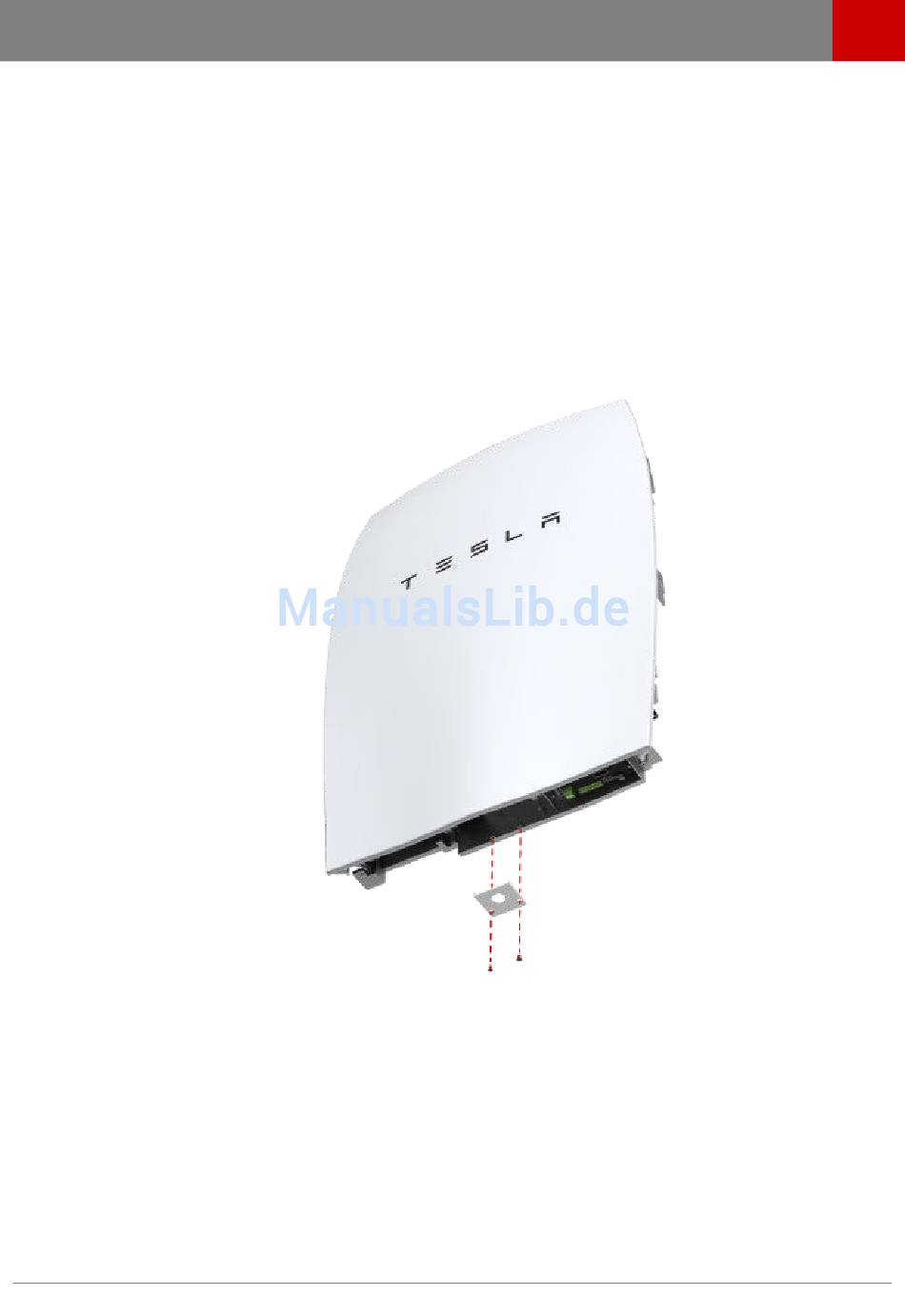

Der Durchführungspunkt der Powerwall befindet sich mittig an der Unterseite des Geräts.
1. Die Kabeleinführung mit einem Torx-Schlüssel (T30) ausbauen.
2. Bei Anordnungen mit Kabeleinführung die Kabel durch Armatur und die Öffnung führen.
Dabei dürfen die Kabel nicht ausfransen.
3. Bei Anordnungen mit einer Kabelverschraubung die Schutzabdeckungen herausdrücken und
die Kabel durch die Kabelverschraubung schieben. Dabei dürfen die Kabel nicht ausfransen.
4. Die Kabelverschraubung/Kabelarmatur in die Gehäuseplatte einschrauben und festziehen.
5. Wenn die Kabeleinführung ausgebaut wurde, muss sie jetzt wieder an der Powerwall
angebracht und mit 7 Nm festgezogen werden.
6. Die Kabel parallel zum inneren Kabelstrang zur Vorderseite der Powerwall und dann nach
unten führen (siehe Abbildung der Platine). Auf der Kunststoffabdeckung über der Platine
sind die einzelnen Klemmen per Aufdruck beschriftet.
