6. KABEL ANSCHLIESSEN

Masseanschluss:
1. Die Schraubklemme mit einem Schlitzschraubendreher lösen.
2. Das Massekabel in den Masseanschluss unter der Schraube stecken.
3. Die Schraubklemme mit einem Schlitzschraubendreher festziehen.
Hochspannungsanschluss:
1. Beide Verriegelungslaschen an der Anschlussklemme in Richtung Wand ziehen.
2. Das Hochspannungs-Pluskabel in den linken Schlitz mit dem Pluszeichen stecken und bis an
den Anschlag einschieben. Die Verriegelungslasche zum Schließen nach oben drücken, bis sie
bündig mit der Klemme abschließt.
3. Das Hochspannungs-Minuskabel in den rechten Schlitz mit dem Minuszeichen stecken und bis
an den Anschlag einschieben. Die Verriegelungslasche zum Schließen nach oben drücken, bis
sie bündig mit der Klemme abschließt.
4. An allen Kabeln leicht ruckeln, um den festen Sitz zu prüfen.
5. Wenn ein Kabel abgeklemmt werden muss, zum Öffnen an der Verriegelungslasche ziehen
und dann das Kabel herausziehen.

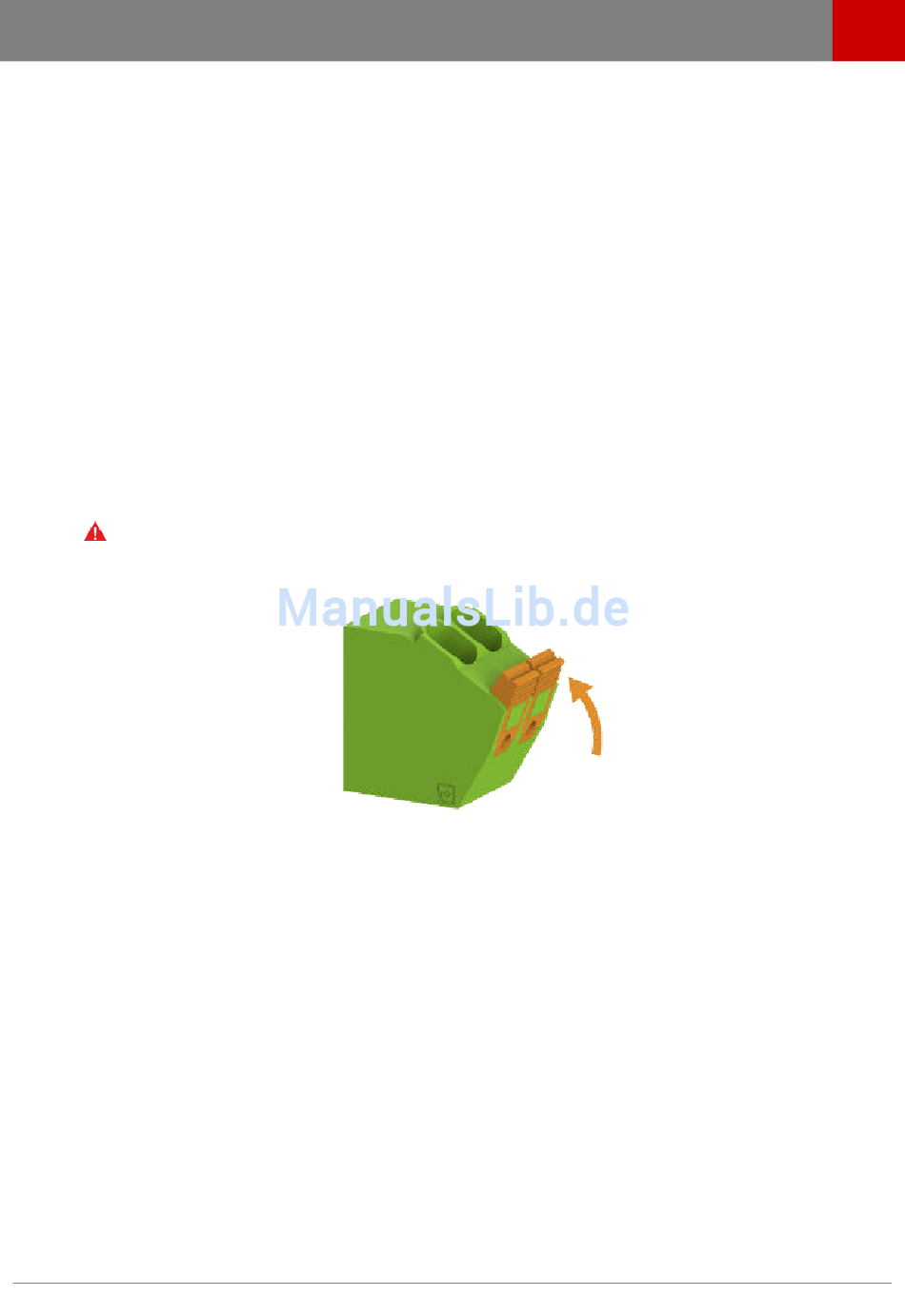

Warnung: Überprüfen, dass beide Hochspannungsverriegelungen über den Kabeln komplett
verriegelt sind (die Abbildung zeigt die richtige Stellung). Die Laschen haben auch eine (halb
geschlossene) Zwischenstellung, die NICHT elektrisch sicher ist!
Datenanschluss J7:
1. Das Kabel für die Freischaltleitung ganz links in den Anschluss „ENABLE" stecken.
2. Das Kabel für die Stromversorgung der Steuerung (Zuleitung) in den zweiten Anschluss
„LOGIC+" stecken.
3. Das Kabel für die Stromversorgung der Steuerung (Rückleitung) in den dritten Anschluss
„LOGIC-" stecken.
4. Das Minuskabel für die Datenübertragung in den vierten Anschluss „COM LO" stecken.
5. Das Pluskabel für die Datenübertragung in den fünften Anschluss „COM HI" stecken.
6. An allen Kabeln leicht ruckeln, um den festen Sitz zu prüfen.
7. Wenn ein Kabel abgeklemmt werden muss, die Verriegelung niederdrücken und dann das
Kabel herausziehen.
Hinweis: Möglicherweise wird ein kleiner Schraubendreher benötigt, um die Verriegelung weit
genug nach unten zu drücken.
Kühlsystemanschlüsse:
1. Das Kabel für die Stromversorgung des Kühlsystems (Rückleitung) in den Anschluss
„THERMAL-" stecken.
