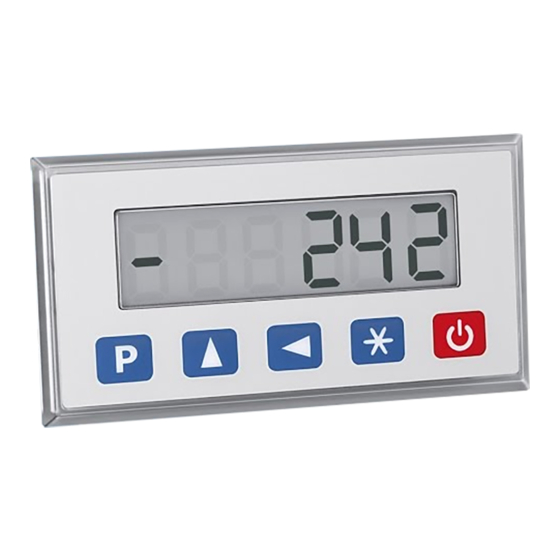

Siko MA503/2 Originalmontageanleitung
Messanzeige
Vorschau ausblenden
Andere Handbücher für MA503/2:
- Kurzanleitung (2 Seiten) ,
- Benutzerinformation (4 Seiten)
Verwandte Anleitungen für Siko MA503/2
Inhaltszusammenfassung für Siko MA503/2
- Seite 1 MA503/2 Messanzeige Deutsch Originalmontageanleitung Seite 2 Electronic display English Translation of the Original Installation Instructions page 11 151/16...
-
Seite 2: Inhaltsverzeichnis
2.4 Grundlegende Sicherheitshinweise 3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Messanzeige 4.3 Elektrische Installation 5 Batteriewechsel 6 Inbetriebnahme 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 3: Dokumentation
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 4: Zielgruppe
Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 5: Grundlegende Sicherheitshinweise
` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. Verlust der Messwerte ACHTUNG ` Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 6: Montage Messanzeige
` Litzen mit geeigneten Aderendhülsen versehen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 7: Batteriewechsel
Achten Sie beim Wechsel der Batterien unbedingt auf die richtige Polari- ACHTUNG tät! Orientieren Sie sich an den Kennzeichnungen am Batteriefach. Batterietypen Batterien sind nicht Bestandteil der Lieferung. Folgende Standardtypen können eingesetzt werden: 2x Mignon / AA MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 8: Inbetriebnahme
Es gibt zwei Betriebsarten, in denen das Gerät mittels der Tastatur beein- flusst werden kann: 1. Programmiermodus: Einmalige Einrichtung der Anzeige auf die Anwendung. 2. Eingabemodus: Funktionen, die während der normalen Anwendung benötigt werden. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Seite 9: Transport, Lagerung, Wartung Und Entsorgung
Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien recycelt werden. 8 Technische Daten Mechanische Daten Ergänzung Bauform Gehäuse Einbaugehäuse, Kunststoff Schalttafelausschnitt 92 +0.8 +0.6 Gewicht ~0.07 kg MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... - Seite 10 -10 … 70 °C relative Luftfeuchtigkeit ≤95 % Betauung nicht zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP40 Gesamtgerät EN 60529 IP54 frontseitig EN 60529 MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16...
