Siko DE09 Benutzerinformation

Benutzerinformation
DE09
Digitale Positionsanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. DE09-0023
3. Kurzbeschreibung
Die DE09 ist eine absolute, elektronische Positi-
onsanzeige. Die werkseitig vorprogrammierte An-
zeige in Hohlwellenbauform dient zur direkten Ab-
lesung von Positionswerten an Verstellspindeln.
DE09 Datum 24.11.2008
Varianten-Nr.
Geräte-Typ
Durch höhere Auflösung und Genauigkeit, sowie
ein günstigeres Drehzahlverhalten ist sie mecha-
nischen Digitalanzeigen weit überlegen.
Merkmale:
• Auflösung 0,01mm für Steigungen bis 10mm
• Absolutanzeige (kapazitives Messprinzip)
• klar ablesbares, 5 stelliges LCD Display
• Anzeige mit Vorzeichen für negative Werte
• max. Drehzahl 600 min
• mögliche Winkelanzeige (Auflösung 0,5°)
• Kettenmaßfunktion (Relativmaß)
• Batteriebetrieb (bis ca. 10 Jahre)
• durchgehende Hohlwelle
• einfache Montage durch praktische Aufstecktech-
nik, mit Drehmomentabstützung
• beliebige Einbaulage
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
• Zwischen Welle und DE09 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkel-
versatz. Verspannungen sind zu vermeiden. Ver-
spannungen führen zu erhöhter Lagerbelastung,
unzulässiger Erwärmung und kürzerer Lebensdauer
des Lagers.
• Insbesondere bei Verwendung der Drehmoment-
abstützung Form A ist darauf zu achten dass das
Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl
des Bohr- ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A : Stift-ø 6 h9

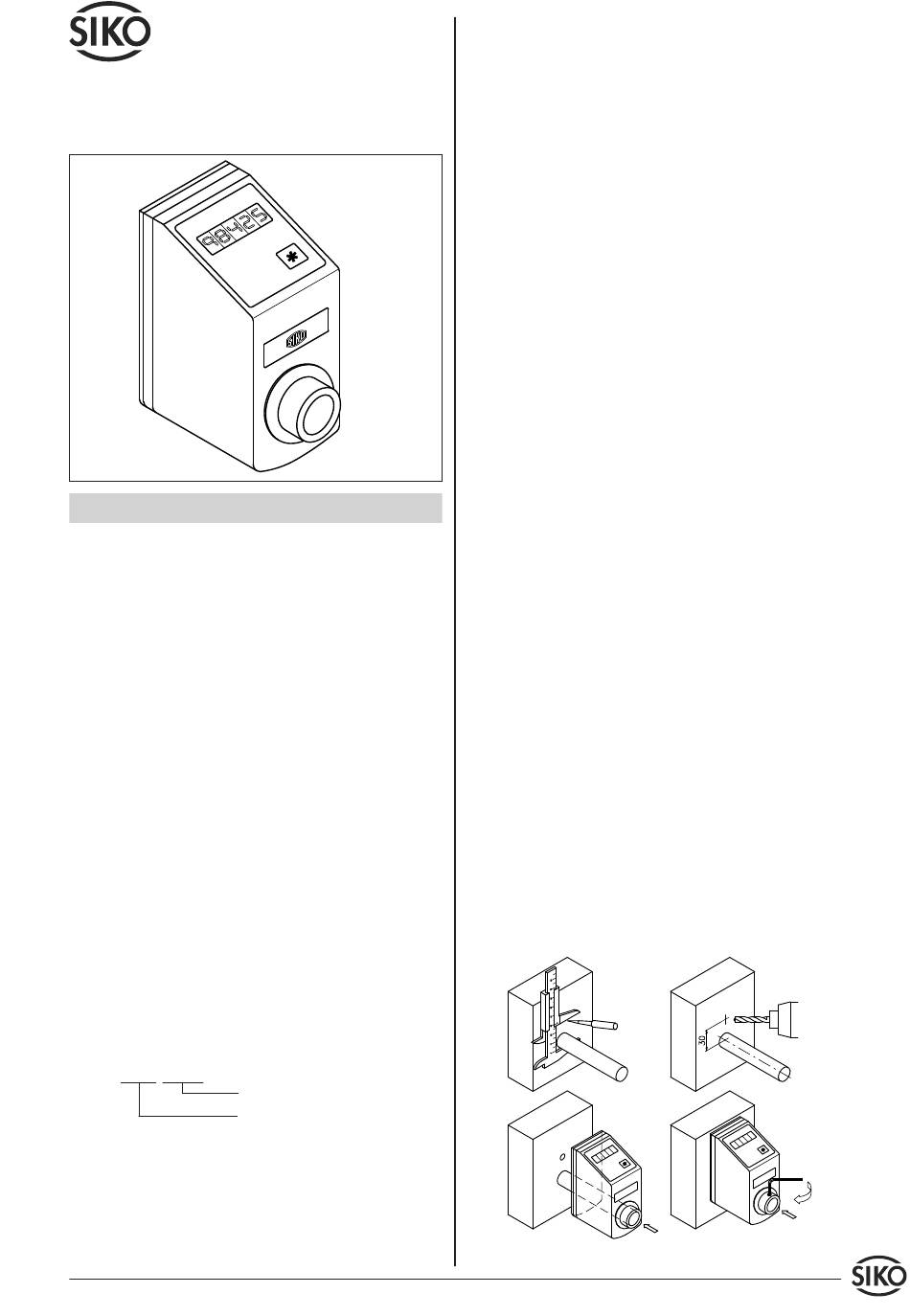

Abb. 1: Montagehinweise
Art.Nr. 76989
-1
Form B : Bohr-ø 10 +0.8
Änd. Stand 434/08 1
