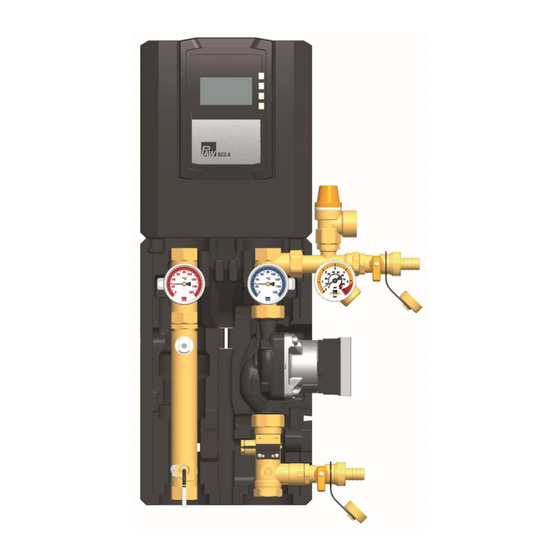

PAW SolarBloC maxi Premium DN 25 Montage- Und Bedienungsanleitung

Solarstationen
Vorschau ausblenden Andere Handbücher für SolarBloC maxi Premium DN 25:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PAW GmbH & Co. KG
Böcklerstr. 11, D-31789 Hameln
Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98
E-mail: info@paw.eu, Web: www.paw.eu
Montage- und Bedienungsanleitung
Solarstationen
SolarBloC midi Premium DN 20
SolarBloC maxi Premium DN 25
SolarBloC midi
SolarBloC maxi
DN 20
DN 25
2015/05
99768xx-mub-de – V05
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PAW SolarBloC maxi Premium DN 25

Inhaltszusammenfassung für PAW SolarBloC maxi Premium DN 25

  • Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Solarstationen SolarBloC midi Premium DN 20 SolarBloC maxi Premium DN 25 SolarBloC midi SolarBloC maxi DN 20 DN 25 2015/05 99768xx-mub-de – V05...
  • Seite 2 1 Allgemeines Art.Nr. 99768xx-mub-de – Version V05 – Stand 2015/05 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 99768xx-mub-de – V05 2015/05...

  • Seite 3: Inhaltsverzeichnis

    Entleeren der Solaranlage ..................19 Demontage ........................ 19 Ersatzteile [Fachmann] ....................20 SolarBloC midi Premium DN 20 ................. 20 SolarBloC maxi Premium DN 25 ................21 Anschluss der PWM-Pumpen ..................22 Montage der Isolierung ....................22 Technische Daten ......................23 Funktion Schwerkraftbremsen [Fachmann] ..............

  • Seite 4: Allgemeines

    1 Allgemeines 1 Allgemeines Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstationen SolarBloC midi (DN 20) und SolarBloC maxi (DN 25) mit Premium-Ausstattung.

  • Seite 5: Bestimmungsgemäße Verwendung

    Sie darf bauartbedingt nur vertikal mit Förderrichtung der Pumpe nach oben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf.

  • Seite 6: Sicherheitshinweise

    2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ...
  • Seite 7 2 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können!  Schließen Sie die Kugelhähne nur im Service-Fall. ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht-...

  • Seite 8: Montage Und Installation [Fachmann]

    3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] ACHTUNG Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. Zubehör: Schneidringverschraubung 1.
  • Seite 9 3 Montage und Installation [Fachmann] 3. Übertragen Sie die Befestigungslöcher neben den Thermometern auf die Montagefläche. 4. Bohren Sie die Löcher und befestigen Sie die Solarstation mit geeigneten Dübeln und Schrauben an der Wand. 5. Verrohren Sie die Solarstation mit der Anlage: ①...
  • Seite 10 3 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag!  Vor elektrischen Arbeiten am Regler den Netzstecker ziehen!  Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren.

  • Seite 11: Inbetriebnahme [Fachmann]

    4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus dem Sicherheitsventil austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!

  • Seite 12: Spülen Und Befüllen Des Solarkreises

    4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Achten Sie darauf, dass eventuell in dem Solarsystem vorhandene Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Aus- dehnungsgefäß...
  • Seite 13 4 Inbetriebnahme [Fachmann] Airstop Der Airstop (Luftfang mit Handentlüfter) dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...

  • Seite 14: Vorbereitung Zum Spülen

    4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird in der Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungs- gefäßes! 2. Stellen Sie die Schwerkraftbremse im Vorlauf- Kugelhahn [5.2] auf Betrieb (0°, siehe Seite 12). 3.

  • Seite 15: Spülen Und Befüllen

    4 Inbetriebnahme [Fachmann] Spülen und Befüllen 1. Nehmen Sie die Spül- und Befüllstation in Betrieb und spülen Sie die Solaranlage mindestens 15 Minuten. 2. Entlüften Sie die Solaranlage während des Spülens mehrfach am Entlüfterstopfen des Airstops [4.2], bis die Solarflüssigkeit blasenfrei austritt (siehe Seite 13).
  • Seite 16 4 Inbetriebnahme [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag!  Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker des Reglers erst dann in eine Steckdose. 10.

  • Seite 17: Parameter: Solarbloc Midi Premium / Solarbloc Maxi Premium Mit Regler Sc3.6

    4 Inbetriebnahme [Fachmann] Parameter: SolarBloC midi Premium / SolarBloC maxi Premium mit Regler SC3.6 Die Parameter für Sensoren und Pumpen bei Verwendung von System 1.1 (siehe Regler- anleitung) sind voreingestellt. Wenn Sie Zusatzfunktionen nutzen möchten, kann eine Um- stellung des Systems sinnvoll sein. Wenn Sie ein anderes System wählen und speichern, werden die Parameter auf die Werkseinstellung zurückgesetzt.

  • Seite 18: Wartung [Fachmann]

    5 Wartung [Fachmann] 5 Wartung [Fachmann] WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen.  Führen Sie Wartungsarbeiten nur bei Kollektortemperaturen unter 50 °C aus.

  • Seite 19: Entleeren Der Solaranlage

    5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [5.2|1.2], indem Sie diese in 45°-Stellung drehen (siehe Seite 12). 3. Schließen Sie einen hitzebeständigen Schlauch am tiefsten Entleerhahn der Solaranlage an (ggf.

  • Seite 20: Ersatzteile [Fachmann]

    6 Ersatzteile [Fachmann] 6 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe der Solarstation.  Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 27 vollständig ausgefüllt an uns zurück. SolarBloC midi Premium DN 20 Pumpen DN 20 Artikelnummer...

  • Seite 21: Solarbloc Maxi Premium Dn 25

    6 Ersatzteile [Fachmann] SolarBloC maxi Premium DN 25 Pumpen DN 25 Artikelnummer Wilo-Yonos PARA ST 25/7.5 E12320875 Wilo-Stratos PARA 25/1-11 T11 B1239511501 Grundfos UPM3 Solar 25-75 E121630 Grundfos UPM3 Solar 25-145 E1216313 Grundfos Solar PML 25-145 E1216314 2015/05 99768xx-mub-de – V05...

  • Seite 22: Anschluss Der Pwm-Pumpen

    7 Montage der Isolierung Anschluss der PWM-Pumpen DN 20 / DN 25 Braun Blau 7 Montage der Isolierung 99768xx-mub-de – V05 2015/05...

  • Seite 23: Technische Daten

    8 Technische Daten 8 Technische Daten Abmessungen SolarBloC midi (DN 20) SolarBloC maxi (DN 25) Höhe (mit Regler) 560 mm 656 mm Breite (gesamt) 334 mm 334 mm Tiefe (gesamt) 150 mm 160 mm Achsabstand, Vorlauf/Rücklauf 100 mm 100 mm Rohranschlüsse ¾"...
  • Seite 24 8 Technische Daten SolarBloC midi Premium (DN 20) Volumenstrom [l/h] SolarBloC maxi Premium (DN 25) Volumenstrom [l/h] 99768xx-mub-de – V05 2015/05...

  • Seite 25: Funktion Schwerkraftbremsen [Fachmann]

    9 Funktion Schwerkraftbremsen [Fachmann] 9 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe  von der Temperaturdifferenz zwischen Speicher und Kollektor  vom verwendeten Wärmeträgermedium ...
  • Seite 26 9 Funktion Schwerkraftbremsen [Fachmann] Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...

  • Seite 27: Inbetriebnahmeprotokoll

    10 Inbetriebnahmeprotokoll 10 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ nicht vorhanden ⃞ entlüftet (Kollektorfeld) ⃞ Handentlüfter ⃞ Automatikentlüfter Airstop ⃞ entlüftet (Station) Wärmeträger (Typ) % Glykol Frostschutz (geprüft bis): °C S e r i e n n u m me r n Volumenstrom...
  • Seite 28 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 - 98 99768xx-mub-de – V05 2015/05...
