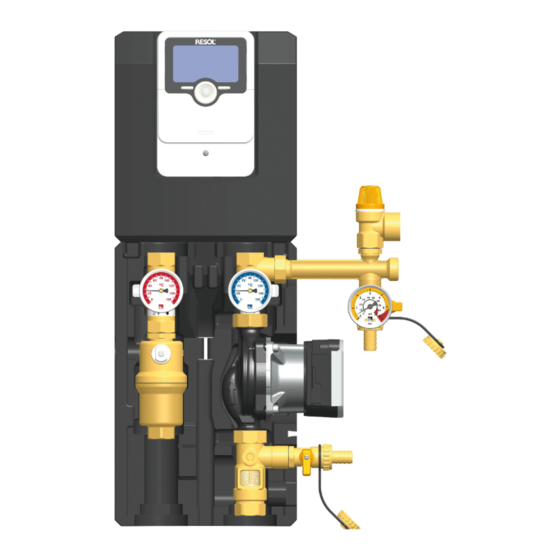

PAW SolarBloC midi Basic - DN 20 Montageanleitung

Solarstationen
Vorschau ausblenden Andere Handbücher für SolarBloC midi Basic - DN 20:
Inhaltsverzeichnis

Werbung

Quicklinks

PAW GmbH & Co. KG
Böcklerstr. 11, D-31789 Hameln
Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98
E-mail: info@paw.eu, Web: www.paw.eu
Montage- und Bedienungsanleitung
Solarstationen
SolarBloC midi Basic - DN 20
SolarBloC maxi Basic - DN 25
SolarBloC midi
SolarBloC maxi
DN 20
DN 25
2015/03
99765xx-mub-de – V07
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PAW SolarBloC midi Basic - DN 20

Inhaltszusammenfassung für PAW SolarBloC midi Basic - DN 20

  • Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Solarstationen SolarBloC midi Basic - DN 20 SolarBloC maxi Basic - DN 25 SolarBloC midi SolarBloC maxi DN 20 DN 25 2015/03 99765xx-mub-de –...
  • Seite 2 1 Allgemeines Art.Nr. 99765xx-mub-de – Version V07 – Stand 2015/03 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 99765xx-mub-de – V07 2015/03...

  • Seite 3: Inhaltsverzeichnis

    1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Zu dieser Anleitung ...................... 4 Zu diesem Produkt ....................... 4 Bestimmungsgemäße Verwendung ................5 Sicherheitshinweise ......................6 Montage und Installation [Fachmann] ................8 Inbetriebnahme [Fachmann] ..................11 Spülen und Befüllen des Solarkreises ................ 12 Vorbereitung zum Spülen ...................

  • Seite 4: Allgemeines

    1 Allgemeines 1 Allgemeines Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstationen SolarBloC midi (DN 20) und SolarBloC maxi (DN 25) mit Basic-Ausstattung.

  • Seite 5: Bestimmungsgemäße Verwendung

    Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Sie darf bauartbedingt nur vertikal mit Förderrichtung der Pumpe nach oben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche.

  • Seite 6: Sicherheitshinweise

    2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •...
  • Seite 7 2 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können!  Schließen Sie die Kugelhähne nur im Service-Fall. ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht-...

  • Seite 8: Montage Und Installation [Fachmann]

    3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] ACHTUNG Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. Zubehör: Schneidringverschraubung 1.
  • Seite 9 3 Montage und Installation [Fachmann] 3. Übertragen Sie die Befestigungslöcher neben den Thermometern der Solarstation auf die Montagefläche. 4. Bohren Sie die Löcher und befestigen Sie die Solarstation mit geeigneten Dübeln und Schrauben an der Wand. 5. Verrohren Sie die Solarstation mit der Anlage ⑤...
  • Seite 10 3 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag!  Vor elektrischen Arbeiten am Regler den Netzstecker ziehen!  Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren.

  • Seite 11: Inbetriebnahme [Fachmann]

    4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!

  • Seite 12: Spülen Und Befüllen Des Solarkreises

    4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Um die ggf. noch vorhandenen Schmutzteilchen aus der Anlage zu spülen, benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. Kugelhahn mit integrierter Schwerkraftbremse (Normale Flussrichtung im Bild: abwärts) 0°...
  • Seite 13 4 Inbetriebnahme [Fachmann] Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...

  • Seite 14: Vorbereitung Zum Spülen

    4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird in der Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die Hinweise des Herstellers! 2. Stellen Sie die Schwerkraftbremse im Vorlauf-Kugelhahn [5.2] auf Betrieb (0°, siehe Seite 12). 3.
  • Seite 15 4 Inbetriebnahme [Fachmann] 3. Um die Pumpenstrecke zu entlüften, öffnen Sie langsam den Rücklauf- kugelhahn [1.2] (0°, siehe Seite 12). 4. Schließen Sie den Entleerhahn [3.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf max. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden.
  • Seite 16 4 Inbetriebnahme [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag!  Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker des Reglers erst dann in eine Steckdose. 10.

  • Seite 17: Einstellen Der Solaranlage (Nur Bei Standard-Solarpumpen)

    4 Inbetriebnahme [Fachmann] Einstellen der Solaranlage (nur bei Standard-Solarpumpen) Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen. Skala DN 20: 3 – 22 l/min Skala DN 25: 5 – 40 l/min Ablesekante = abgerundete Kante des Schwebekörpers Beispiel: ca.

  • Seite 18: Parameter: Solarbloc Midi Basic / Solarbloc Maxi Basic Mit Regler Sc3.6

    4 Inbetriebnahme [Fachmann] Parameter: SolarBloC midi Basic / SolarBloC maxi Basic mit Regler SC3.6 Die Parameter für Sensoren und Pumpen bei Verwendung von System 1.1 sind voreingestellt. Wenn Sie Zusatzfunktionen nutzen möchten, kann eine Umstellung des Systems sinnvoll sein. Wenn Sie ein anderes System wählen und speichern, werden die Parameter auf die Werkseinstellung zurückgesetzt.

  • Seite 19: Wartung [Fachmann]

    5 Wartung [Fachmann] 5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [5.2|1.2], indem Sie diese in 45°-Stellung drehen (45°, siehe Seite 12). 3.

  • Seite 20: Ersatzteile [Fachmann]

    6 Ersatzteile [Fachmann] 6 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe der Solarstation.  Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 27 vollständig ausgefüllt an uns zurück. SolarBloC midi Basic DN 20 Pumpen DN 20 Artikelnummer...

  • Seite 21: Solarbloc Maxi Basic Dn 25

    6 Ersatzteile [Fachmann] SolarBloC maxi Basic DN 25 Pumpen DN 25 Artikelnummer Wilo-Stratos TEC ST 25/1-7 PWM, HE E12395072 Wilo-Stratos PARA 25/7.5*, HE, Signal 0-10 V E12395071 Wilo-Stratos PARA 25/1-11, T11, HE, Signal 0-10 V E12395112 Wilo Star-ST 25/6, 3-stufig E12329MO Wilo Star-ST 25/7, 3-stufig E12330MO...

  • Seite 22: Reglererweiterung

    7 Montage der Isolierung Reglererweiterung Anschluss der PWM-Pumpen Braun Blau 7 Montage der Isolierung 99765xx-mub-de – V07 2015/03...

  • Seite 23: Technische Daten Und Druckverlustkennlinie

    8 Technische Daten und Druckverlustkennlinie 8 Technische Daten und Druckverlustkennlinie Abmessungen SolarBloC midi DN 20 SolarBloC maxi DN 25 Höhe (mit Reglererweiterung) 560 mm 656 mm Höhe (ohne Reglererweiterung) 383 mm 474 mm Breite (mit Isolierung) 334 mm 334 mm Tiefe (mit Isolierung) 150 mm 160 mm...
  • Seite 24 8 Technische Daten und Druckverlustkennlinie SolarBloC midi Basic DN 20 Volumenstrom [l/h] SolarBloC maxi Basic DN 25 Volumenstrom [l/h] 99765xx-mub-de – V07 2015/03...

  • Seite 25: Funktion Schwerkraftbremsen [Fachmann]

    9 Funktion Schwerkraftbremsen [Fachmann] 9 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe • von der Temperaturdifferenz zwischen Speicher und Kollektor • vom verwendeten Wärmeträgermedium •...
  • Seite 26 9 Funktion Schwerkraftbremsen [Fachmann] Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...

  • Seite 27: Inbetriebnahmeprotokoll

    10 Inbetriebnahmeprotokoll 10 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Anlagenhöhe Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol S e r i e n n u m me r n Frostschutz (geprüft bis): °C Volumenstrom...
  • Seite 28 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 D-31789 Hameln Telefax: +49 (0) 5151 9856 99765xx-mub-de – V07 2015/03...
