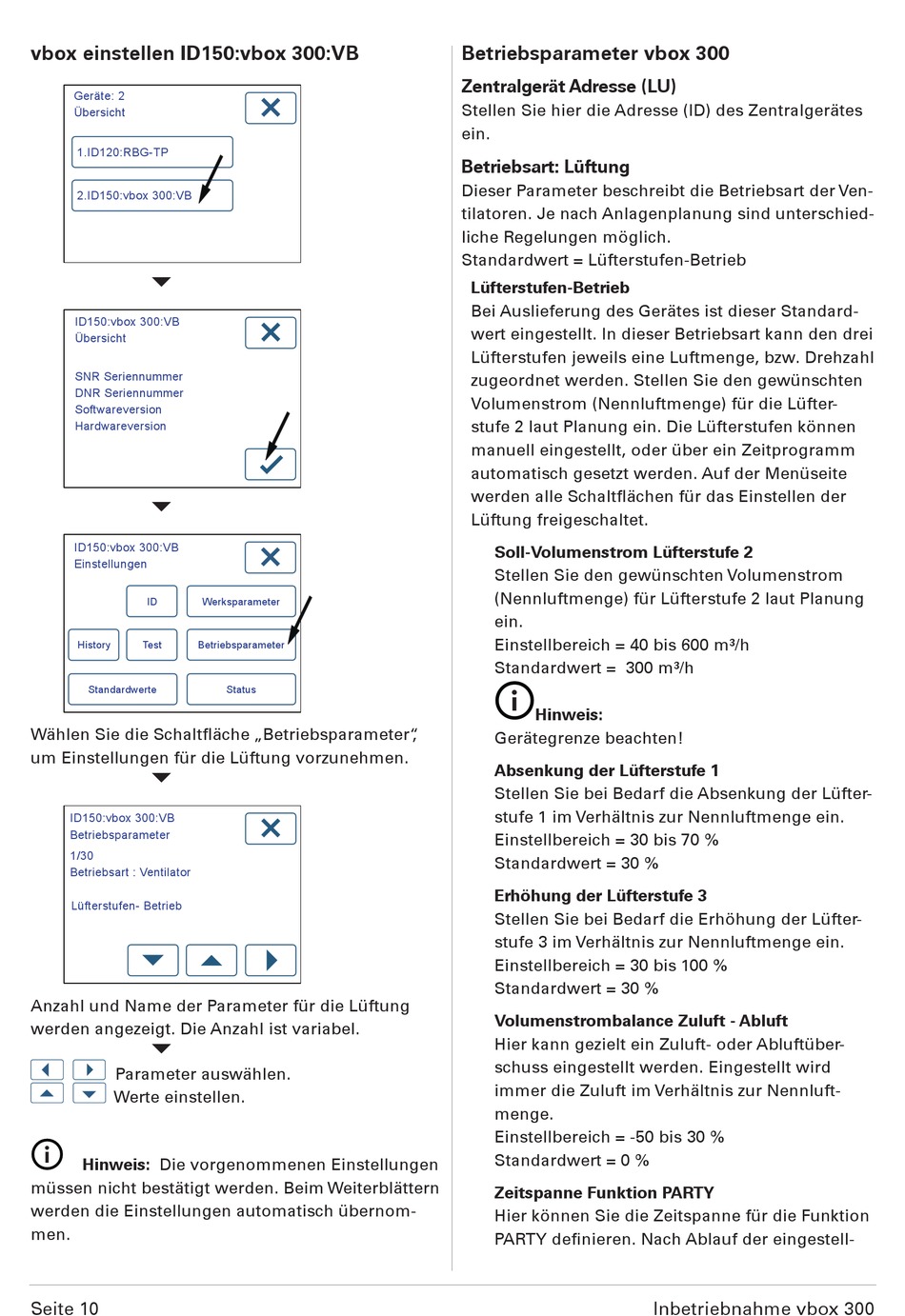

vbox einstellen ID150:vbox 300:VB
Geräte: 2
Übersicht
1.ID120:RBG-TP
2.ID150:vbox 300:VB
ID150:vbox 300:VB
Übersicht
SNR Seriennummer
DNR Seriennummer
Softwareversion
Hardwareversion
ID150:vbox 300:VB
Einstellungen
ID
History
Test
Betriebsparameter
Standardwerte
Wählen Sie die Schaltfl äche „Betriebsparameter" ,
um Einstellungen für die Lüftung vorzunehmen.
ID150:vbox 300:VB
Betriebsparameter
1/30
Betriebsart : Ventilator
Lüfterstufen- Betrieb
Anzahl und Name der Parameter für die Lüftung
werden angezeigt. Die Anzahl ist variabel.
Parameter auswählen.
Werte einstellen.
i
Hinweis: Die vorgenommenen Einstellungen
müssen nicht bestätigt werden. Beim Weiterblättern
werden die Einstellungen automatisch übernom-
men.
Seite 10
Werksparameter
Status
Betriebsparameter vbox 300
Zentralgerät Adresse (LU)
Stellen Sie hier die Adresse (ID) des Zentralgerätes
ein.
Betriebsart: Lüftung
Dieser Parameter beschreibt die Betriebsart der Ven-
tilatoren. Je nach Anlagenplanung sind unterschied-
liche Regelungen möglich.
Standardwert = Lüfterstufen-Betrieb
Lüfterstufen-Betrieb
Bei Auslieferung des Gerätes ist dieser Standard-
wert eingestellt. In dieser Betriebsart kann den drei
Lüfterstufen jeweils eine Luftmenge, bzw. Drehzahl
zugeordnet werden. Stellen Sie den gewünschten
Volumenstrom (Nennluftmenge) für die Lüfter-
stufe 2 laut Planung ein. Die Lüfterstufen können
manuell eingestellt, oder über ein Zeitprogramm
automatisch gesetzt werden. Auf der Menüseite
werden alle Schaltfl ächen für das Einstellen der
Lüftung freigeschaltet.
Soll-Volumenstrom Lüfterstufe 2
Stellen Sie den gewünschten Volumenstrom
(Nennluftmenge) für Lüfterstufe 2 laut Planung
ein.
Einstellbereich = 40 bis 600 m³/h
Standardwert = 300 m³/h
i
Hinweis:
Gerätegrenze beachten!
Absenkung der Lüfterstufe 1
Stellen Sie bei Bedarf die Absenkung der Lüfter-
stufe 1 im Verhältnis zur Nennluftmenge ein.
Einstellbereich = 30 bis 70 %
Standardwert = 30 %
Erhöhung der Lüfterstufe 3
Stellen Sie bei Bedarf die Erhöhung der Lüfter-
stufe 3 im Verhältnis zur Nennluftmenge ein.
Einstellbereich = 30 bis 100 %
Standardwert = 30 %
Volumenstrombalance Zuluft - Abluft
Hier kann gezielt ein Zuluft- oder Abluftüber-
schuss eingestellt werden. Eingestellt wird
immer die Zuluft im Verhältnis zur Nennluft-
menge.
Einstellbereich = -50 bis 30 %
Standardwert = 0 %
Zeitspanne Funktion PARTY
Hier können Sie die Zeitspanne für die Funktion
PARTY defi nieren. Nach Ablauf der eingestell-
Inbetriebnahme vbox 300
