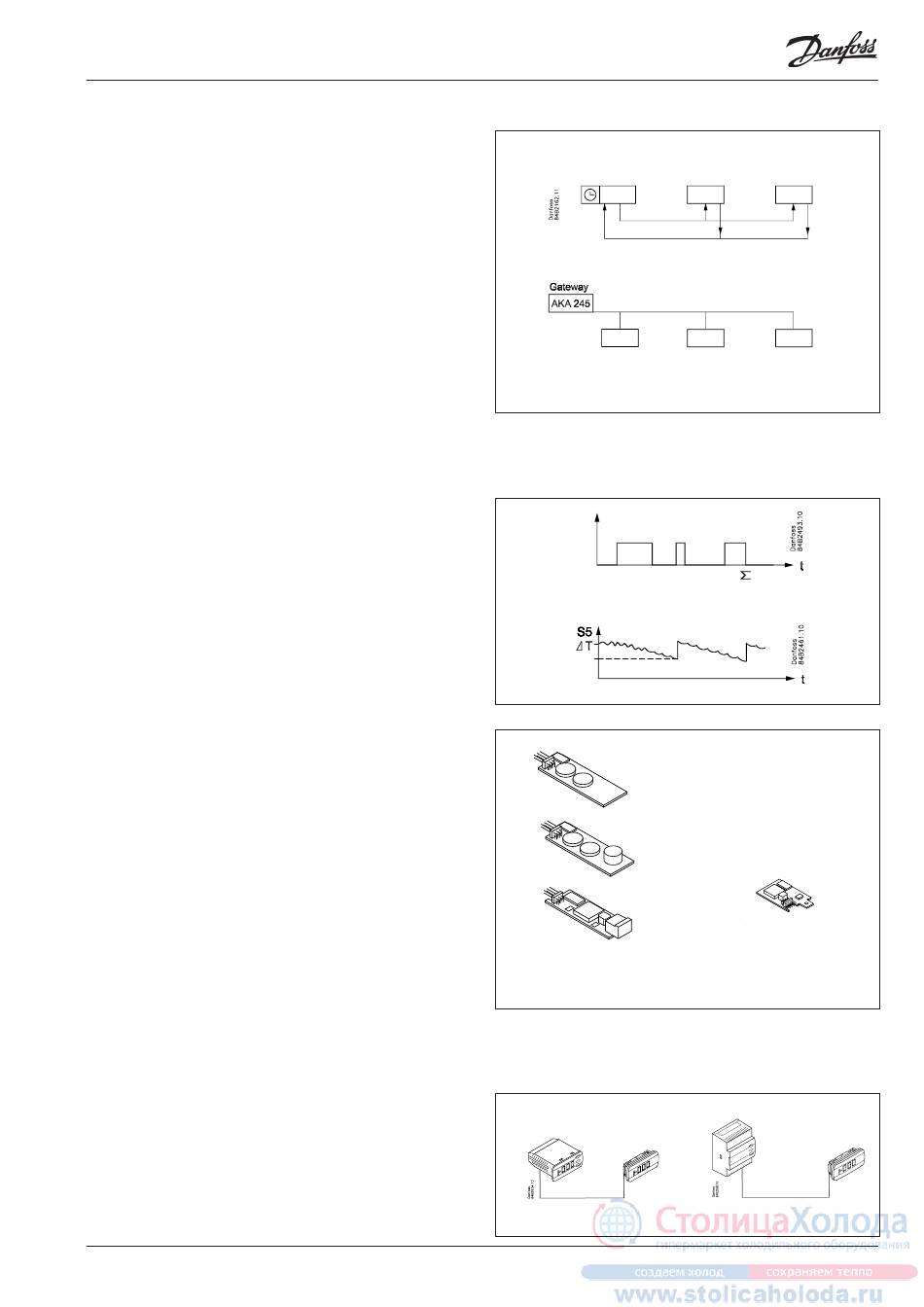

Koordinierte Abtauung
Es stehen zwei Methoden zur Verfügung, um eine koordinierte
Abtauung vornehmen zu können. Entweder über Verbindungska-
bel zwischen den Reglern oder mittels Datenkommunikation.
Verbindungskabel
Einer der Regler ist als steuernde Einheit zu konfigurieren, in die
gegebenenfalls ein Batteriemodul eingebaut werden kann, um
ein Backup der Uhr zu sichern. Nach einem Abtaustart erfolgt
auch in allen übrigen Reglern ein Abtaustart. Nach der Abtauung
gehen die einzelnen Regler in eine Warteposition über. Wenn sich
alle in Warteposition befinden, wird auf Kühlung gewechselt.
(Bei Abtaubedarf an nur einem Ort der Gruppe, folgen alle ande-
ren nach.)
Abtauung mittels Datenkommunikation
Alle Regler werden mit einem Datenkommunikationsmodul aus-
gestattet, und die Abtauung wird über die Übersteuerungsfunkti-
on von einem Gateway koordiniert.
Abtauung nach Bedarf
1. Abhängig von der Kühlzeit
Überschreitet die Summe aller Kühlzeiten eine festgelegte Dau-
er, wird eine Abtauung gestartet.
2. Temperaturabhängig
Der Regler verfolgt stets die Temperatur bei S5.
Zwischen zwei Abtauungen sinkt die S5-Temperatur, je mehr
der Verdampfer vereist. (der Verdichter ist über längere Zeit
in Betrieb und zieht die S5-Temperatur weiter nach unten).
Überschreitet die Temperatur eine eingestellte zulässige Abwei-
chung, wird die Abtauung gestartet.
Diese Funktion steht nur in 1:1-Anlagen zur Verfügung.

Zusatzmodul

• Der Regler lässt sich, falls die Anwendung dies erfordert, mit
einem Einsteckmodul aufrüsten.
Der Regler ist standardmäßig mit einem Modulsteckplatz ausge-
stattet, sodass das Modul nur eingeschoben werden muss.
EKC 202D:
- Batteriemodul
Das Modul sichert die Spannungsversorgung des Reglers, falls
die Netzspannung länger als vier Stunden ausfallen sollte. Die
Uhrfunktion lässt sich damit unter Stromausfall sicherstellen.
- Batterie- und Buzzermodul
Wie obenstehend + sound Geber.
- Datenkommunikation
Soll die Bedienung von einem PC aus erfolgen, ist im Regler ein
Datenkommunikationsmodul vorzusehen.
EKC 302D:
- Fest mit MODBUS-Datenkommunikation, allerdings kann ein
Modul mit LON RS 485 oder zusätzlichem MODBUS angebracht
werden.
Externes Display
• Ein Display des Typs EKA 163A oder 164A kann angeschlossen
werden.
• Wenn ein externes Display an den Regler angeschlossen wird,
kann die Datenkommunikation ebenfalls angeschlossen werden;
dies erfordert allerdings die Installation eines separaten Daten-
kommunikationsmoduls.
Siehe auch Seite 23.
EKC 202D / EKC 302D Manual RS8EE303 © Danfoss 03-2012
Batterie backup, buzzer
und Datenkommunikation
für EKC 202D
max. 10
Zusatzmodul Daten-
kommunikation für EKC
302D
