4
Asennus
4.5 Sähköliitäntä
Kaikki sähkötyöt tulee antaa pätevän asentajan suoritettaviksi. Muuten
4.5.1
seurauksena voi olla sähköisku, tulipalo ja kuolema. Lisäksi tuotteen takuu
4.2.1 4.5.4
mitätöityy. Kaikkien johdotusten tulee noudattaa kansallisia määräyksiä.
Katkaisimen lyhenne Merkitys
ECB1 Sähkölämmittimen vikavirtakatkaisin
TB1 Riviliitin 1
ECB1
D
E
C
B
A
<1-vaihe>

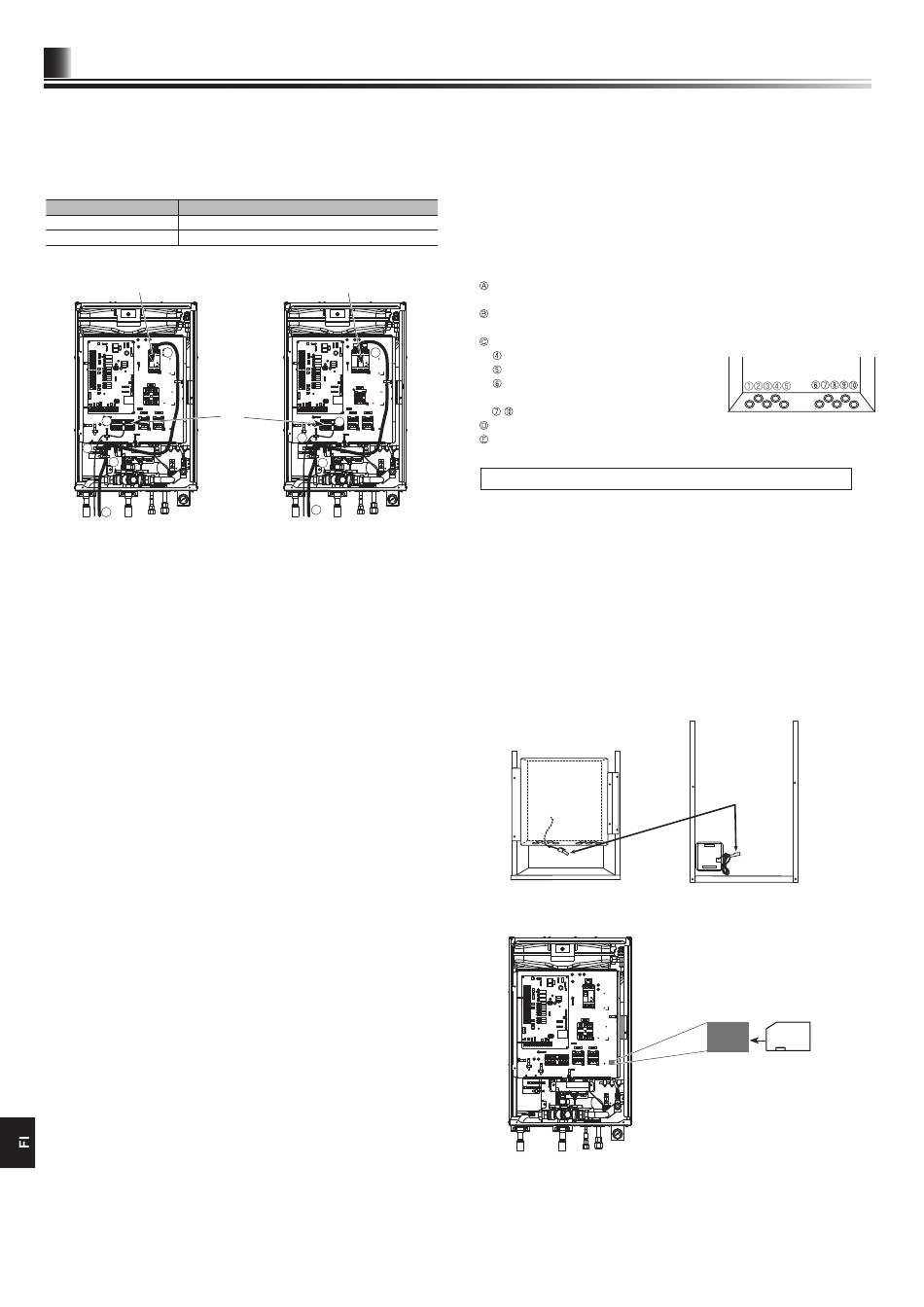

<Kuva 4.5.1>
Hydrobox-huomautus
1. Kun hydrobox lähetetään tehtaalta, pääsäätimen kaapelia (kuva 4.5.2) ei ole
liitetty etupaneelissa olevaan ohjaimen releliittimeen (kuva 4.5.3).
Kun asennus ja kytkennät on tehty asennuspaikalla, liitä pääsäätimen kaapeli
releliittimeen ja kytke sitten virta.
2. Ennen järjestelmän asetuksia aseta toimitettu SD-muistikortti paikalleen.
(Katso lisätietoja osiosta 5.6.)
23
ECB1
D
TB1
E
C
B
A
<3-vaihe>
Hydrobox voidaan virroittaa kahdella tavalla.
1. Virtakaapeli vedetään ulkoyksiköstä hydroboxiin.
2. Hydroboxilla on itsenäinen virtalähde.
Liitännät tulee tehdä vasemmalla olevissa kuvissa osoitettuihin liittimiin vaiheen
mukaan.
Sähkölämmitin ja käyttöveden sähkölämmitin täytyy liitää toisistaan riippumatta
erillisiin virtalähteisiin.
Paikallisesti hankitut johdot täytyy asentaa hydroboxin pohjassa olevien
läpivientien kautta. (Katso <Taulukko 3.7–3.9>.)
Johdot täytyy viedä ohjaus- ja sähkörasian oikeaa puolta pitkin alas ja
kiinnittää paikoilleen toimitukseen kuuluvilla pidikkeillä.
Johtimet tulee asettaa yksitellen läpivientien läpi kuten alla.
Lähtöjohtimet
Signaalitulojohtimet
Langattoman vastaanottimen (lisävaruste)
johdin (PAR-WR51R-E)
- virtajohtoon ja sisä-ulkojohtimeen
Liitä ulkoyksikön – hydroboxin liitäntäkaapeli TB1:een.
Liitä sähkölämmittimen virtakaapeli ECB1:een.
• Varmista, että ECB1 on PÄÄLLÄ.
Pääyksikkö
<Kuva 4.5.2>
Pääyksikkö
<Kuva 4.5.4>
Rele-
liitin
Etupaneeli (takaa)
<Kuva 4.5.3>
