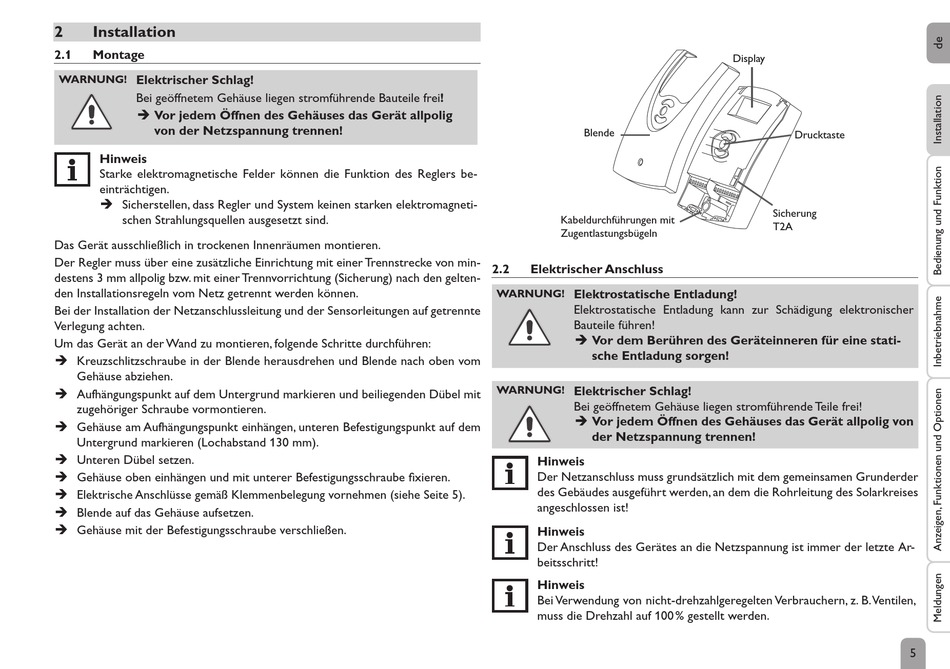

2
Installation
2.1
Montage
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Reglers be-
einträchtigen.
Î Sicherstellen, dass Regler und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von min-
destens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den gelten-
den Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende herausdrehen und Blende nach oben vom
Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel mit
zugehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen, unteren Befestigungspunkt auf dem
Untergrund markieren (Lochabstand 130 mm).
Î Unteren Dübel setzen.
Î Gehäuse oben einhängen und mit unterer Befestigungsschraube fixieren.
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Seite 5).
Î Blende auf das Gehäuse aufsetzen.
Î Gehäuse mit der Befestigungsschraube verschließen.
Blende
Kabeldurchführungen mit
Zugentlastungsbügeln
2.2
Elektrischer Anschluss
WARNUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Geräteinneren für eine stati-
sche Entladung sorgen!
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen stromführende Teile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von
der Netzspannung trennen!
Hinweis
Der Netzanschluss muss grundsätzlich mit dem gemeinsamen Grunderder
des Gebäudes ausgeführt werden, an dem die Rohrleitung des Solarkreises
angeschlossen ist!
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Ar-
beitsschritt!
Hinweis
Bei Verwendung von nicht-drehzahlgeregelten Verbrauchern, z. B. Ventilen,
muss die Drehzahl auf 100 % gestellt werden.
Display
Drucktaste
Sicherung
T2A
5
