Abschlusswiderstand setzen

Die Video-Innenstation IVH4222-0140 ist werksseitig nicht für
den Betrieb am Ende eines Stranges eingerichtet: Schalter auf
Stellung AUS (1).
► Aktivieren Sie den Abschlusswiderstand (Schalter auf ON),
wenn sich die Innenstation am Ende des Video-2-
Draht:BUS-Stranges befindet.

Oberschale aufrasten

► Setzen Sie die Oberschale auf die beiden Rastwinkel an
der Unterschale (1).
► Rasten Sie die Oberschale unten mit leichtem Druck ein
(2).
ACHTUNG! Beschädigung der Adern durch Ein-
klemmen.
Achten Sie darauf, die Adern so zu verlegen, dass
Sie diese beim Aufrasten der Oberschale nicht ein-
klemmen.
12
deaktiviert (Lieferzustand)
aktiviert

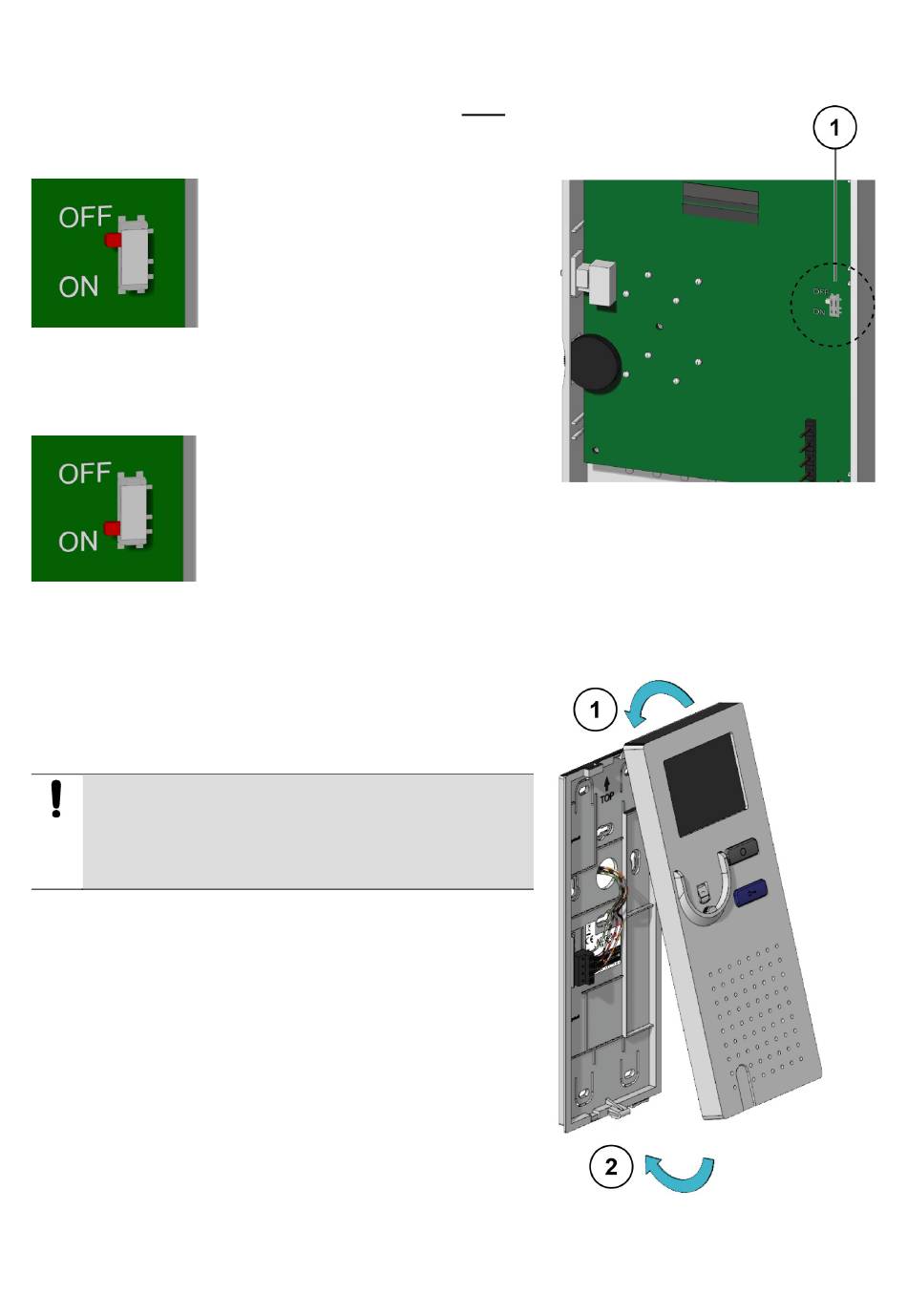

Abb. 6: Position Schalter für Abschlusswiderstand
Abb. 7: Oberschale aufrasten
