Schaltungsbeispiel

• Setzen Sie den Abschlusswiderstand in der Innenstation, wenn die Innenstation am Ende
eines Video-2-Draht:BUS installiert ist.
• Bei der Verwendung eines Videoverteilers FVY2200-0600, muss jeder ungenutzte Ausgang
des FVY2200-0600 mit einem Abschlusswiderstand (z.B. zusätzlicher Innenstation) abge-
schlossen werden.
• Pro Abzweig (Stichleitung) im Gebäude ist ein Ausgang des Videoverteilers erforderlich.
• Max. 1 parallele Innenstation ist pro installierte Innenstation möglich.

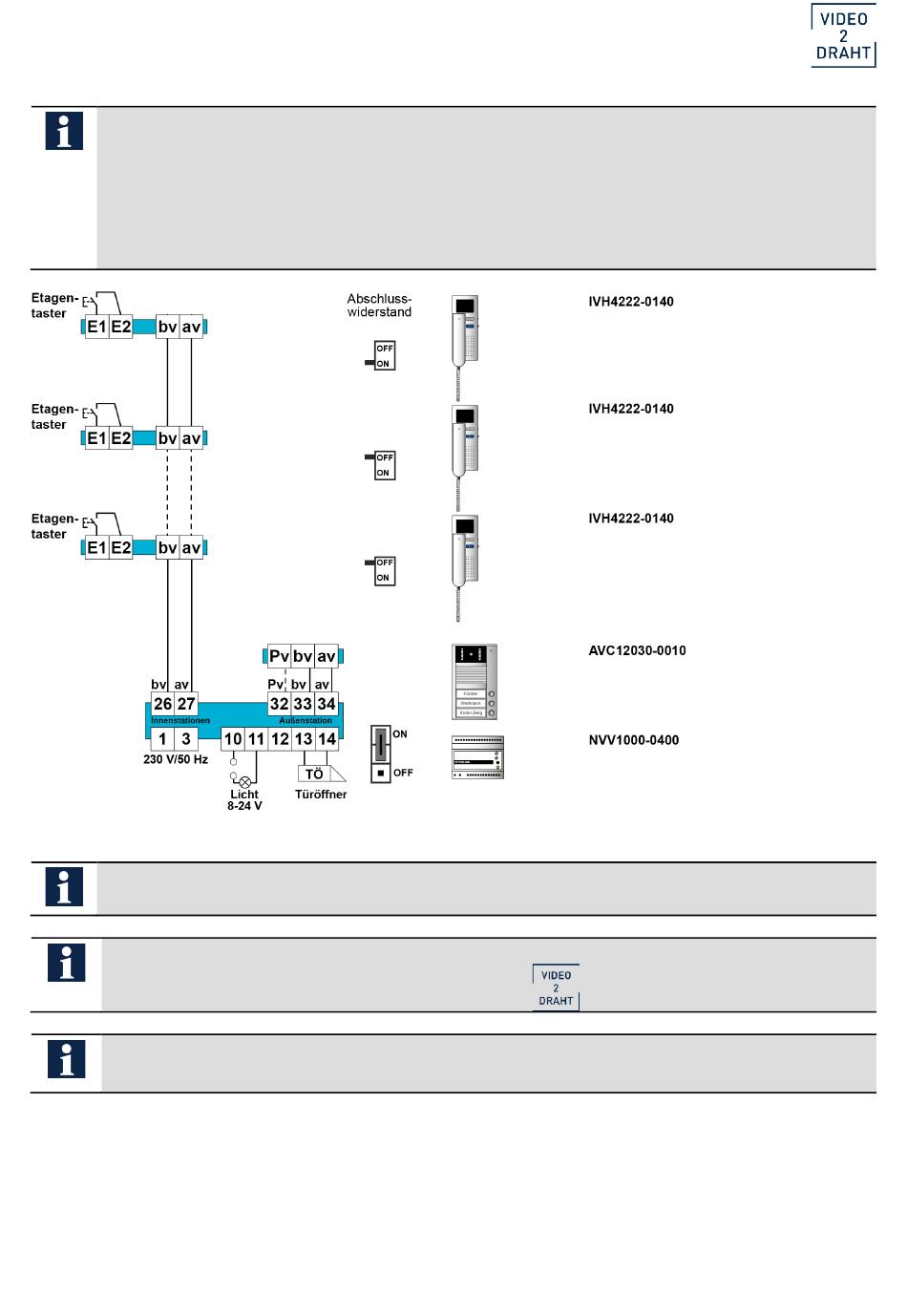

Abb. 9: Schaltplan Standardanlage
Weitere Schaltungs- und Verdrahtungsbeispiele finden Sie in der Produktinformation NVV1000-
0400. Die Produktinformation steht im Downloadbereich unter www.tcsag.de zur Verfügung.
Achtung, verwenden Sie ausschließlich Geräte aus dem TCS-Sortiment Video-2-Draht. Einen
Hinweis liefert Ihnen das ICON auf dem Gerät und
in der Produktinformation.
Für die Dauer der Konfiguration mit dem Servicegerät TCSK oder FBI1210 kann die Übertra-
gung des Videobildes eingeschränkt sein.
11
