Montage und Installation

Montagehöhe
Für eine optimale Bedienung empfehlen wir eine
Montagehöhe von 1,60 m (Geräte-Oberkante über
dem Boden, Abb. 2).

Unterschale montieren

Sie können die Unterschalte direkt auf einer Unterputzdose
oder auf der Wand montieren.

Wandbefestigung

► Richten Sie die Unterschale an der Wand aus.
► Zeichnen Sie mit Hilfe der Unterschale die Bohrlöcher an.
► Fertigen Sie die Bohrungen an.
► Setzen Sie in die Bohrlöcher geeignete Dübel ein.
► Führen Sie das Anschlusskabel durch die Kabeldurchfüh-
rung.
► Befestigen Sie die Unterschale mit 4 geeigneten Schrauben
an der Wand.
Beachten Sie die Einbaulage der Unterschale. Die
Einbaulage ist in der Unterschale durch einen Pfeil
und die Bezeichnung TOP markiert.
8

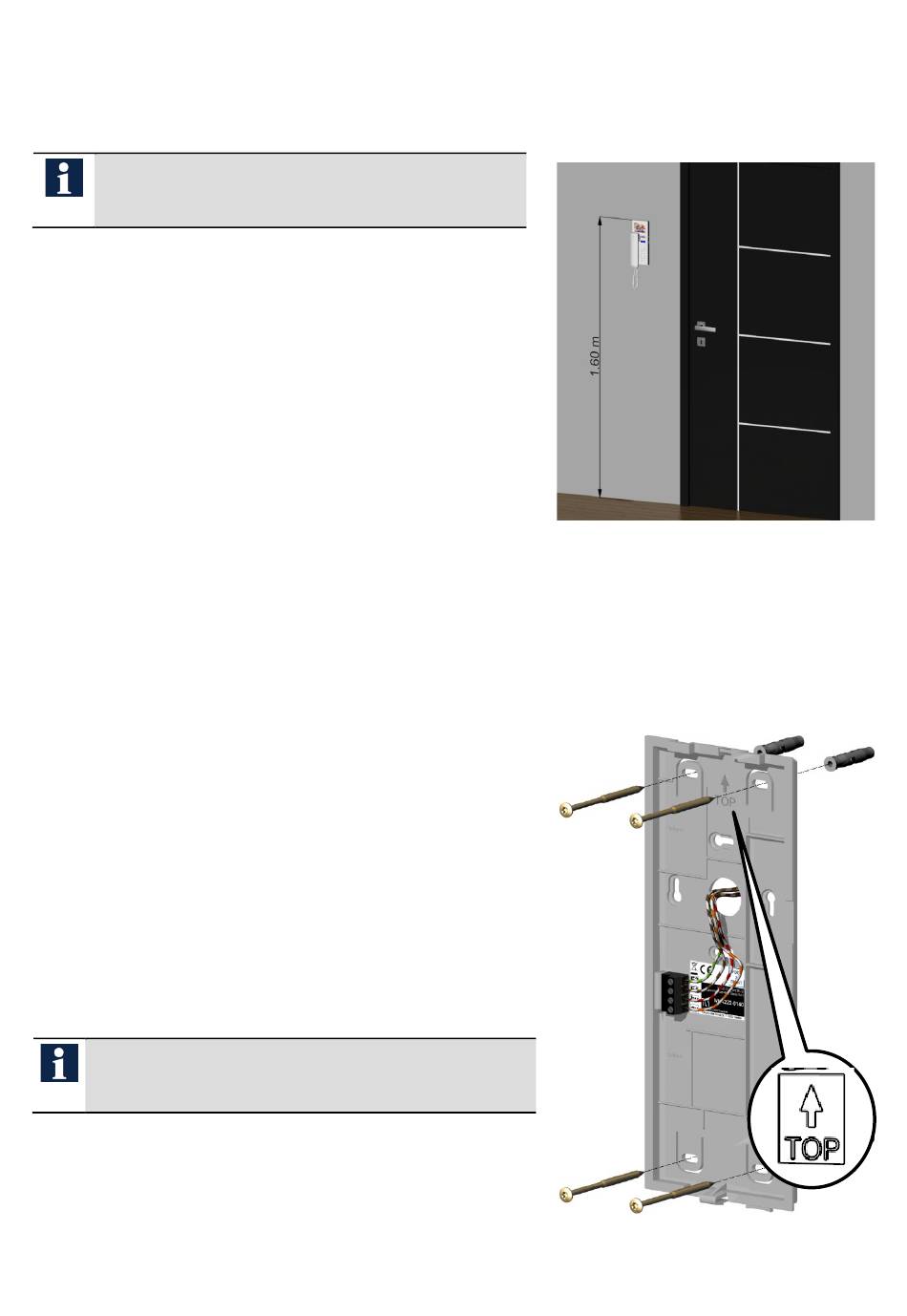

Abb. 2: Montagehöhe
Abb. 3: Wandbefestigung
