Fehlersuche und -behebung
4 Fehlersuche und -behebung
4.1 Warnungen und Alarmmeldungen
HINWEIS
Eine Übersicht über die Warn- und Alarmtypen sowie eine vollständige Liste der Warnungen und Alarme finden Sie im
entsprechenden Produkthandbuch für den Frequenzumrichter.
Alarmwort und Warnwort zeigt das Display im Hex-Format an. Wenn mehr als ein Alarm bzw. eine Warnung vorhanden ist,
zeigt das Display die Summe aller Alarme oder Warnungen an. Warnworte und Alarmworte werden in den Parametern
16-90 Alarmwort bis 16-95 Erw. Zustandswort 2 angezeigt.
4.2 Fehlersuche und -behebung
4.2.1 LED-Status
Die EtherNet/IP-Schnittstelle verfügt über 3 zweifarbige LED, die eine schnelle und detaillierte Diagnose ermöglichen. Jede
LED ist mit einem eindeutigen Teil der EtherNet/IP-Schnittstelle verbunden, siehe Tabelle 4.1.
LED-Kennzeichnung
MS
NS1
NS2
Tabelle 4.1 LED-Kennzeichnung

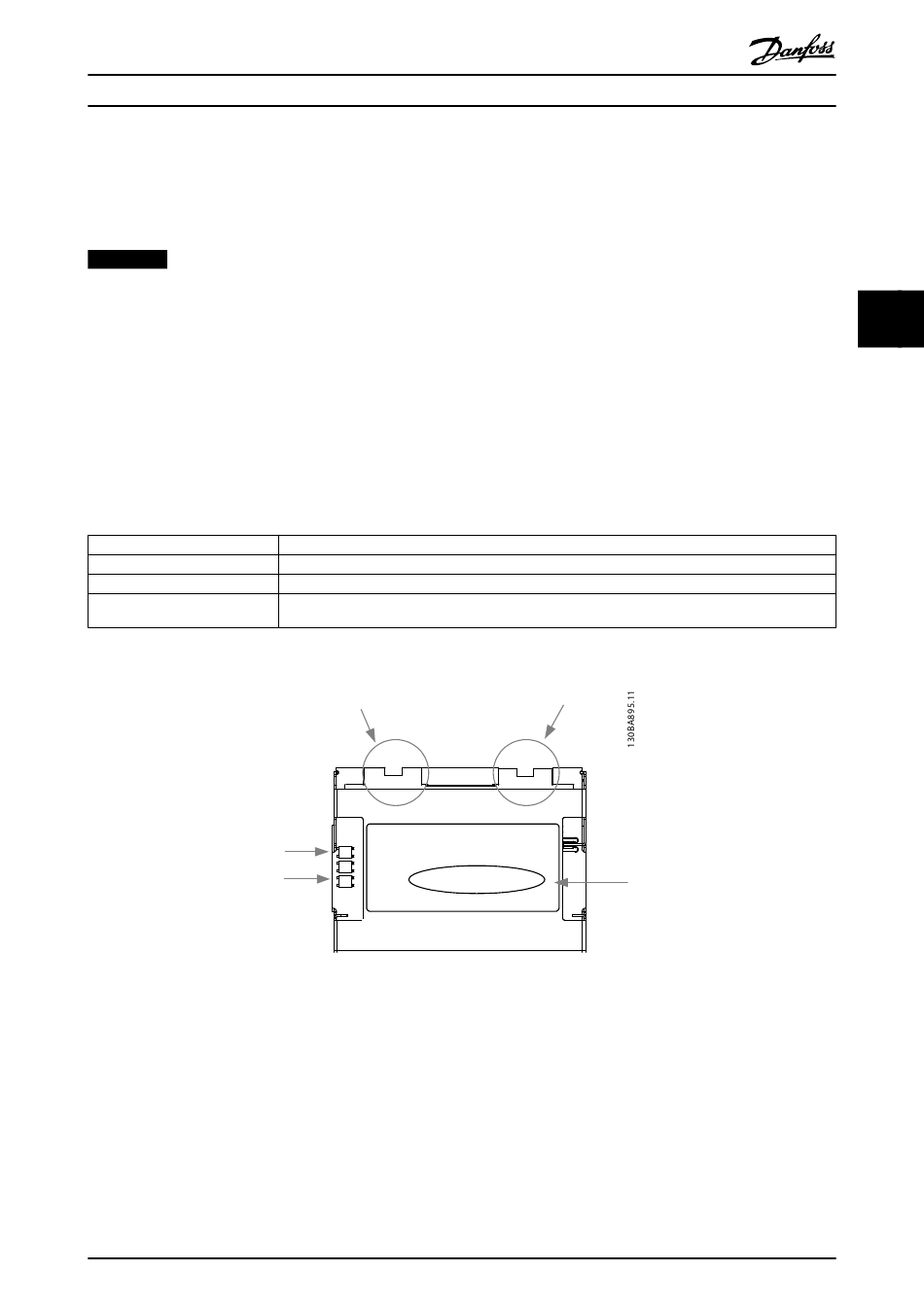

Abbildung 4.1 Übersicht der EtherNet/IP-Schnittstelle
MG90J503
Installation Guide
Beschreibung
Modulstatus. Gibt die Aktivität am EtherNet/IP-Stapel wieder
Netzwerkstatus 1. Gibt die Aktivität a Ethernet-Port 1 an
Netzwerkstatus 2. Gibt die Aktivität a Ethernet-Port 2 an
Ethernet Port 1
Ethernet Port 1
MS LED
MCA 121
MS
EtherNet/IP
NS LEDs
NS1
MAC: 00:1B:08:XX:XX:XX
NS2
SW. ver. 1.00
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
Ethernet Port 2
Ethernet Port 2
Option A
130B1119
MAC
address
4
4
13
