Danfoss VLT EtherNet/IP MCA 121 Installationsanleitung Seite 13

Installation
Et he rN
et Po rt1
M CA 12
1
Et he rN
et /IP
M S
M S1
MA C- 00
M S2
SW .ve r.

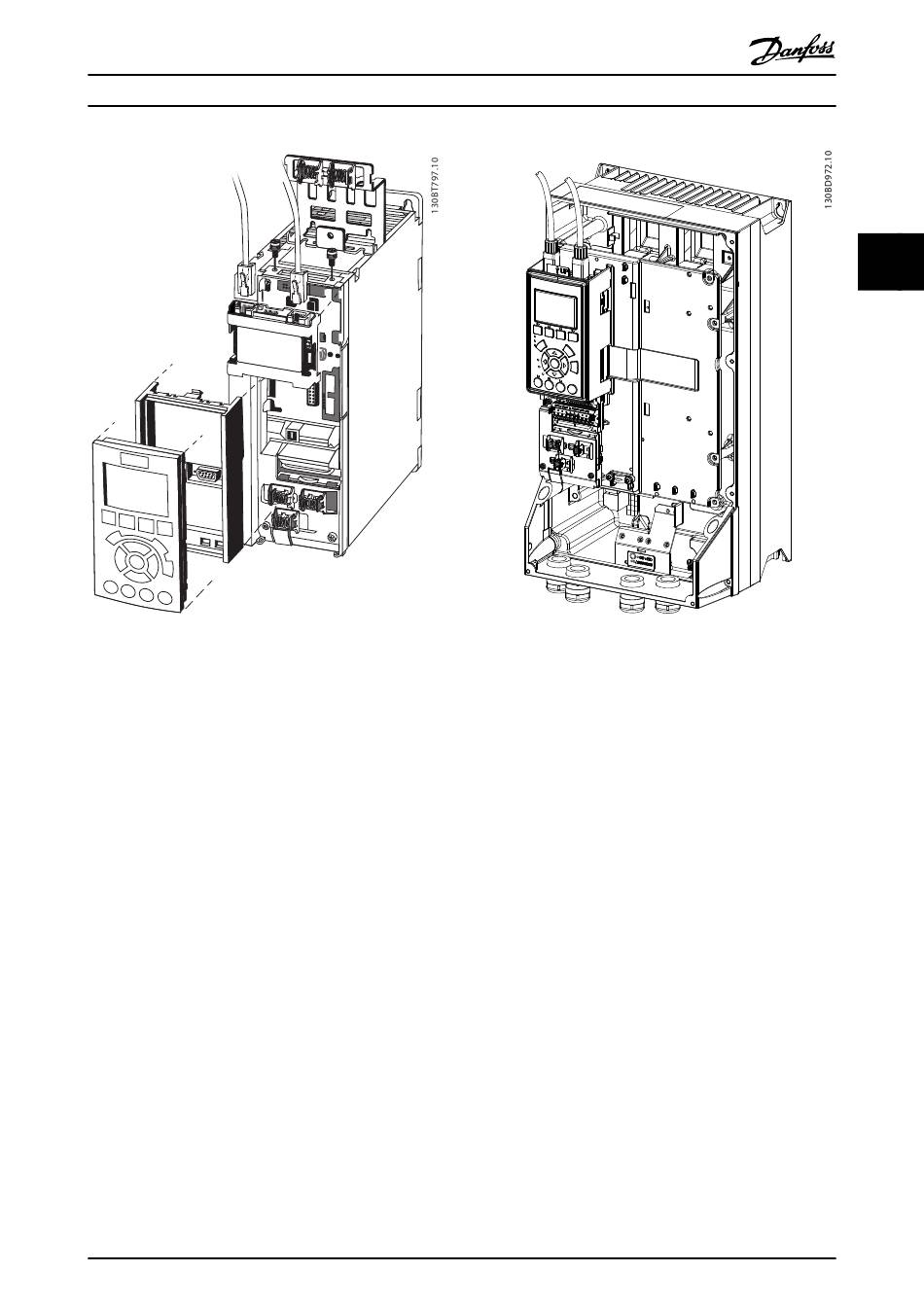

Abbildung 3.10 Verkabelung für Gehäusetypen A1-A3
Verkabelungsverfahren für Gehäusetypen A4–A5, B1–B4
und C1–C4
1. Drücken Sie das Kabel durch die Kabelver-
schraubung.
2. Montieren Sie die vorkonfigurierten Kabel mit
den Anschlüssen an die Feldbus-Option. Informa-
tionen zu den technischen Daten finden Sie in
Kapitel 3.7.1 Verkabelungsanforderungen.
3. Fixieren Sie das Kabel mit den Federn auf der
Metallgrundplatte, siehe Abbildung 3.11.
4. Ziehen Sie die Kabelverschraubung gleichmäßig
an.
MG90J503
Installation Guide
Et he rN
et Po rt2
Op tio n
A
13 0B 11
19
-1B -08 -00
-00 -22
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
Abbildung 3.11 Verkabelung für Gehäusetypen A4-A5, B1-B4
und C1-C4
