Installation
3 Installation
3.1 Sicherheitshinweise
3
3
Siehe Kapitel 2 Sicherheit für allgemeine Sicherheits-
hinweise.
3.2 EMV-gerechte Installation
Befolgen Sie für eine EMV-gerechte Installation die
Anweisungen im relevanten Produkt- und Projektierungs-
handbuch des Frequenzumrichters. Weitere
Installationsrichtlinien finden Sie im Feldbus-Master-
Handbuch des SPS-Zulieferers.
3.3 Erdung
•
Stellen Sie sicher, dass alle Stationen, die im
Feldbus-Netzwerk angeschlossen sind, mit
demselben Erdpotenzial verbunden sind. Wenn
die Abstände zwischen den Stationen im Feldbus-
Netzwerk groß sind, verbinden Sie die einzelnen
Stationen mit demselben Erdpotenzial. Installieren
Sie Ausgleichskabel zwischen den Systemkompo-
nenten.
•
Stellen Sie eine Erdverbindung mit niedriger HF-
Impedanz her, zum Beispiel durch Montage des
Frequenzumrichters an einer leitfähigen
Rückwand.
•
Halten Sie die Erdungskabel so kurz wie möglich.
•
Eine elektrische Verbindung zwischen Kabelab-
schirmung und Frequenzumrichtergehäuse oder
Erde ist in Ethernet-Installationen nicht zulässig.
Der RJ45-Anschluss der Ethernet-Schnittstelle
bietet eine Erdverbindung für elektrische
Störungen.
•
Verwenden Sie Kabel mit hoher Litzenzahl, um
elektrische Störungen zu vermindern.
3.4 Kabelführung
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und
Steuerkabel und separate Kabel für Feldbus-Kommuni-
kation, Motorkabel und Bremswiderstand. Die
Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs- und Motorkabeln sowie Steuerlei-
tungen ist erforderlich. Für Leistungsgrößen über 315 kW
ist es empfehlenswert, den Mindestabstand auf 500 mm
zu erhöhen.
6
®
VLT
EtherNet/IP MCA 121
HINWEIS
Wenn sich das Feldbus-Kabel und ein Motor- oder
Bremswiderstandskabel kreuzen, müssen sie einen
Winkel von 90° zueinander haben.
1
2

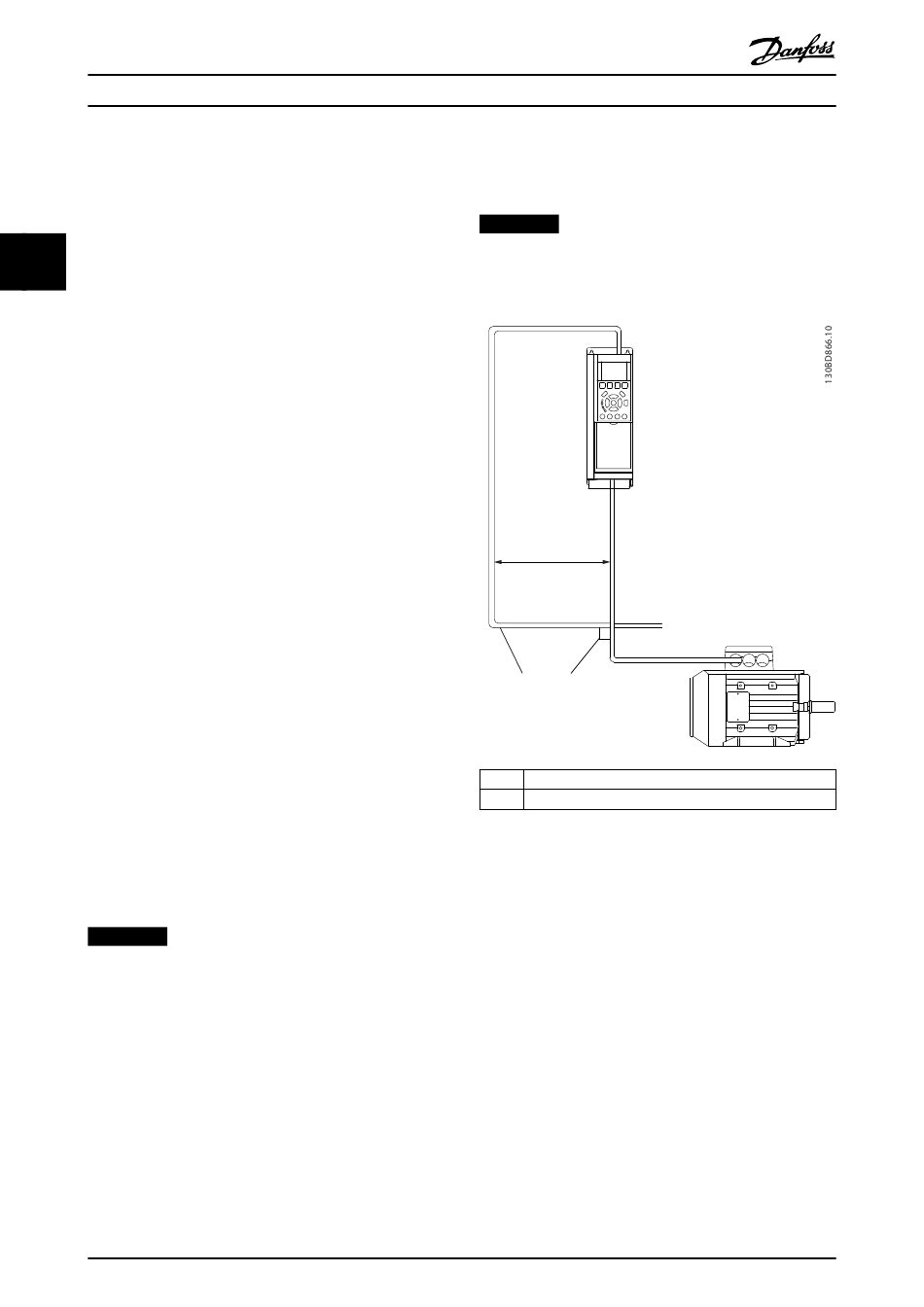

Abbildung 3.1 Kabelführung
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
≥ 200mm
1
2
Ethernet-Leitung
90° Kreuzung
MG90J503
