Installation
3
3

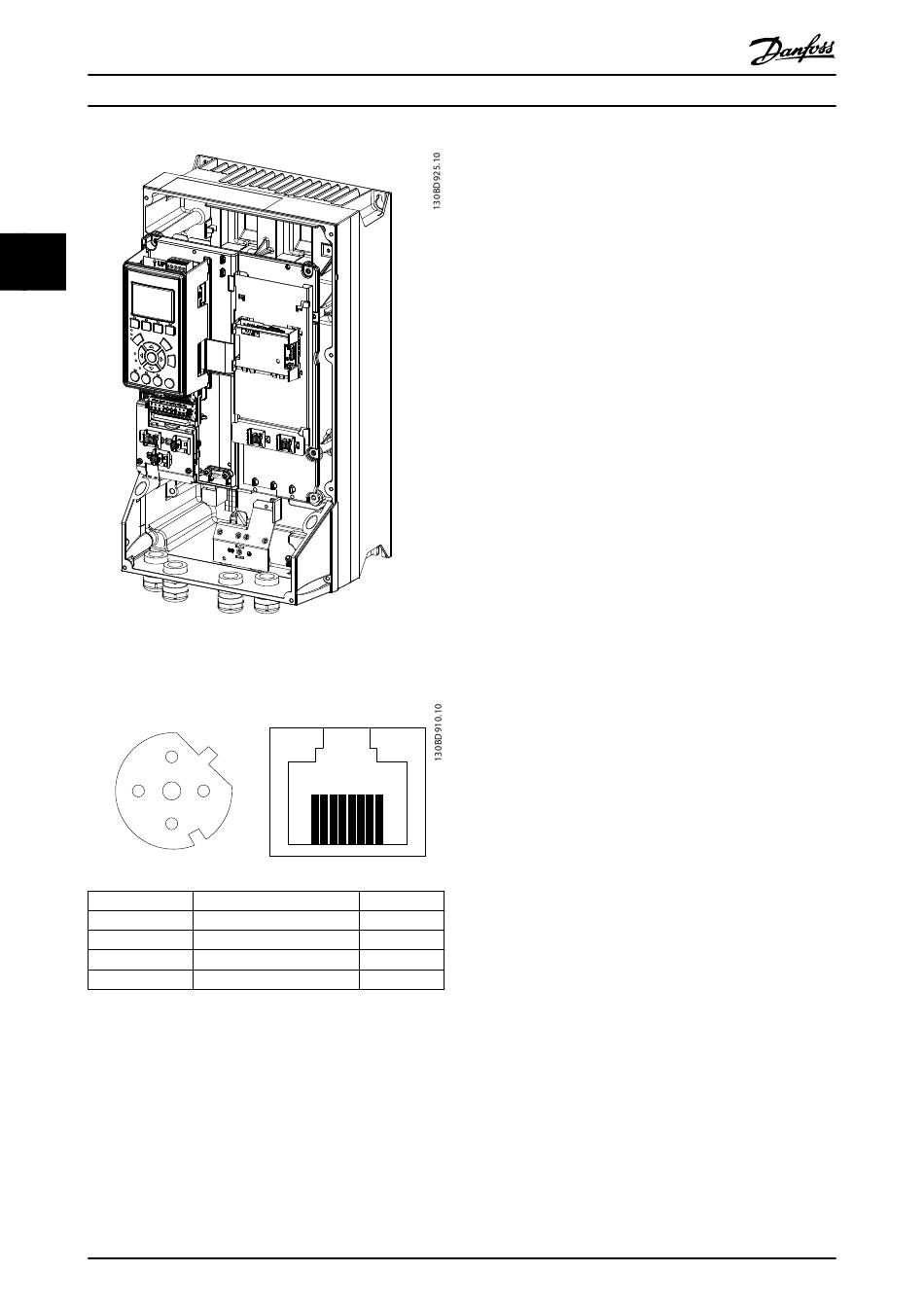

Abbildung 3.8 Option montiert mit nach unten zeigendem
Ethernet-Port (Gehäuse A4-A5, B, C, D, E, F)
M12 PIN#
1
4
3
Signal
RX +
TX +
RX -
TX -
Abbildung 3.9 EtherNet/IP-Anschlüsse
10
®
VLT
EtherNet/IP MCA 121
RJ 45
2
8
. . . . . .
1
M12 PIN #
RJ45
1
1
2
3
3
2
4
4
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
3.7 Elektrische Installation
3.7.1 Verkabelungsanforderungen
•
Wählen Sie für die Ethernet-Datenübertragung
geeignete Kabel. Verwenden Sie grundsätzlich
CAT 5e und 6 Kabel für industrielle
Anwendungen.
•
Beide Typen sind als nicht abgeschirmte oder
abgeschirmte Kabel mit verdrilltem Aderpaar
erhältlich. Abgeschirmte Kabel werden für den
Einsatz in Industriebereichen und mit Frequen-
zumrichtern empfohlen.
•
Zwischen Switches ist eine maximale Kabellänge
von 100 m zulässig.
•
Verwenden Sie Lichtleiter für sehr große
Abstände und stellen Sie eine galvanische
Trennung her.
3.7.2 Verkabelungsverfahren
Verkabelungsverfahren für Gehäusetypen A1-A3
1.
Montieren Sie die vorkonfigurierten Kabel mit
den Anschlüssen an die Feldbus-Option.
Montieren Sie bei A1- und A2-Gehäusen die
mitgelieferte Zugentlastung mit 2 Schrauben an
der Oberseite des Frequenzumrichter, siehe
Abbildung Abbildung 3.10. Informationen zu den
technischen Daten finden Sie in
Kapitel 3.7.1 Verkabelungsanforderungen.
2.
Positionieren Sie das Kabel zwischen den federge-
ladenen Metallklemmen, um das Kabel
mechanisch zu fixieren und einen elektrischen
Kontakt zwischen Kabel und Masse herzustellen.
MG90J503
