Installation

3.6 Montage

1. Überprüfen Sie, ob die Feldbus-Option bereits im
Frequenzumrichter montiert ist. Wenn diese
bereits montiert ist, fahren Sie mit Schritt 6 fort.
2. Entfernen Sie das LCP oder die Blindabdeckung
vom Frequenzumrichter.
3. Verwenden Sie einen Schraubendreher, um die
Frontabdeckung und den LCP-Träger zu
entfernen.
4. Montieren Sie die Feldbus-Option. Montieren Sie
die Option mit nach oben zeigendem Ethernet-
Port für eine Kabeleinführung von oben (siehe
Abbildung 3.7) oder mit nach unten zeigendem
Ethernet-Port für eine Kabeleinführung von unten
(siehe Abbildung 3.8).
5. Entfernen Sie die Aussparung aus dem neuen
LCP-Träger.
6. Montieren Sie den neuen LCP-Träger.
3
2
1
1 LCP
2 LCP-Träger
3 Feldbus-Option

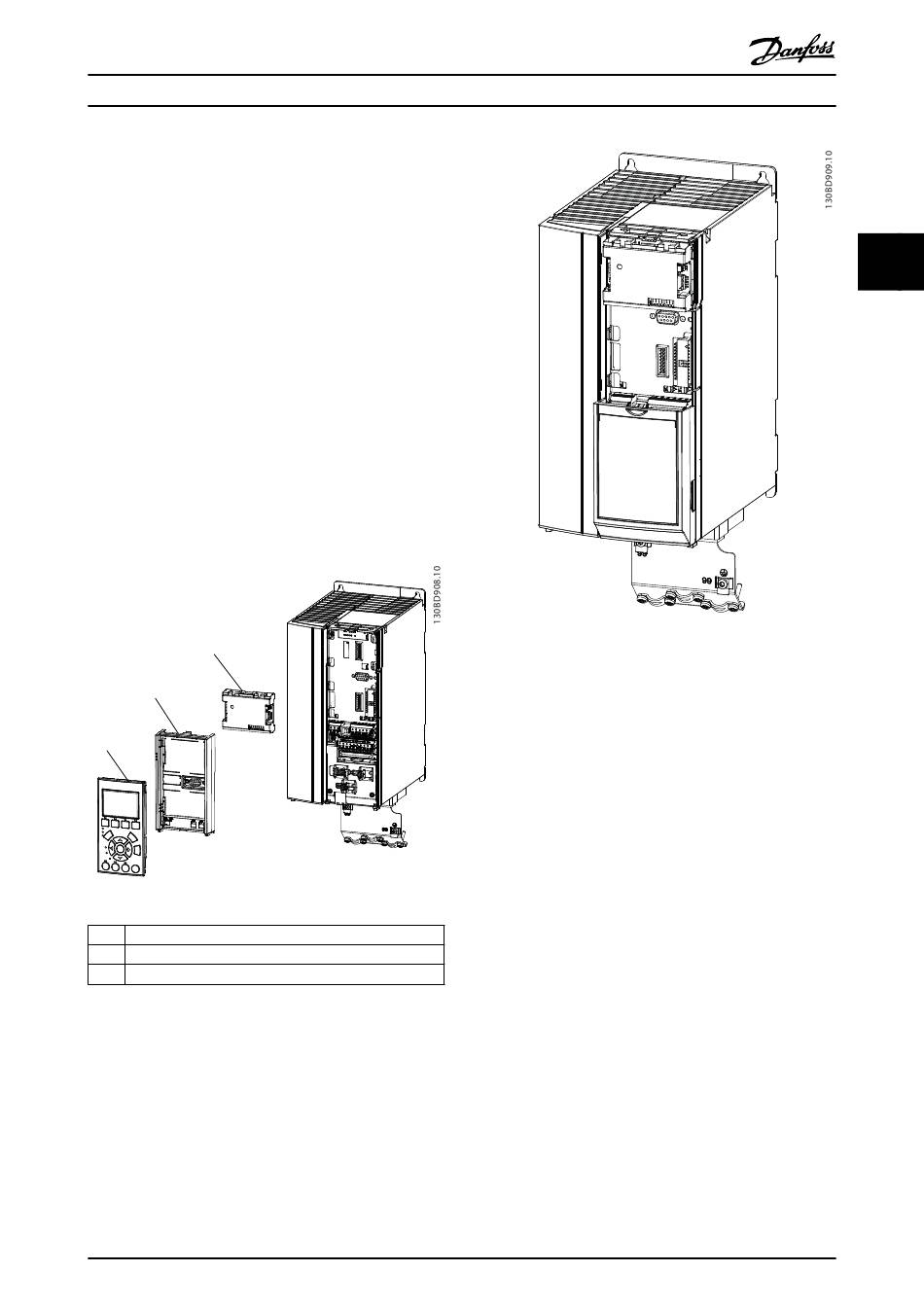

Abbildung 3.6 Explosionszeichnung
MG90J503
Installation Guide
Abbildung 3.7 Option montiert mit nach oben zeigendem
Ethernet-Port (Gehäuse A1-A3)
