Steuerung

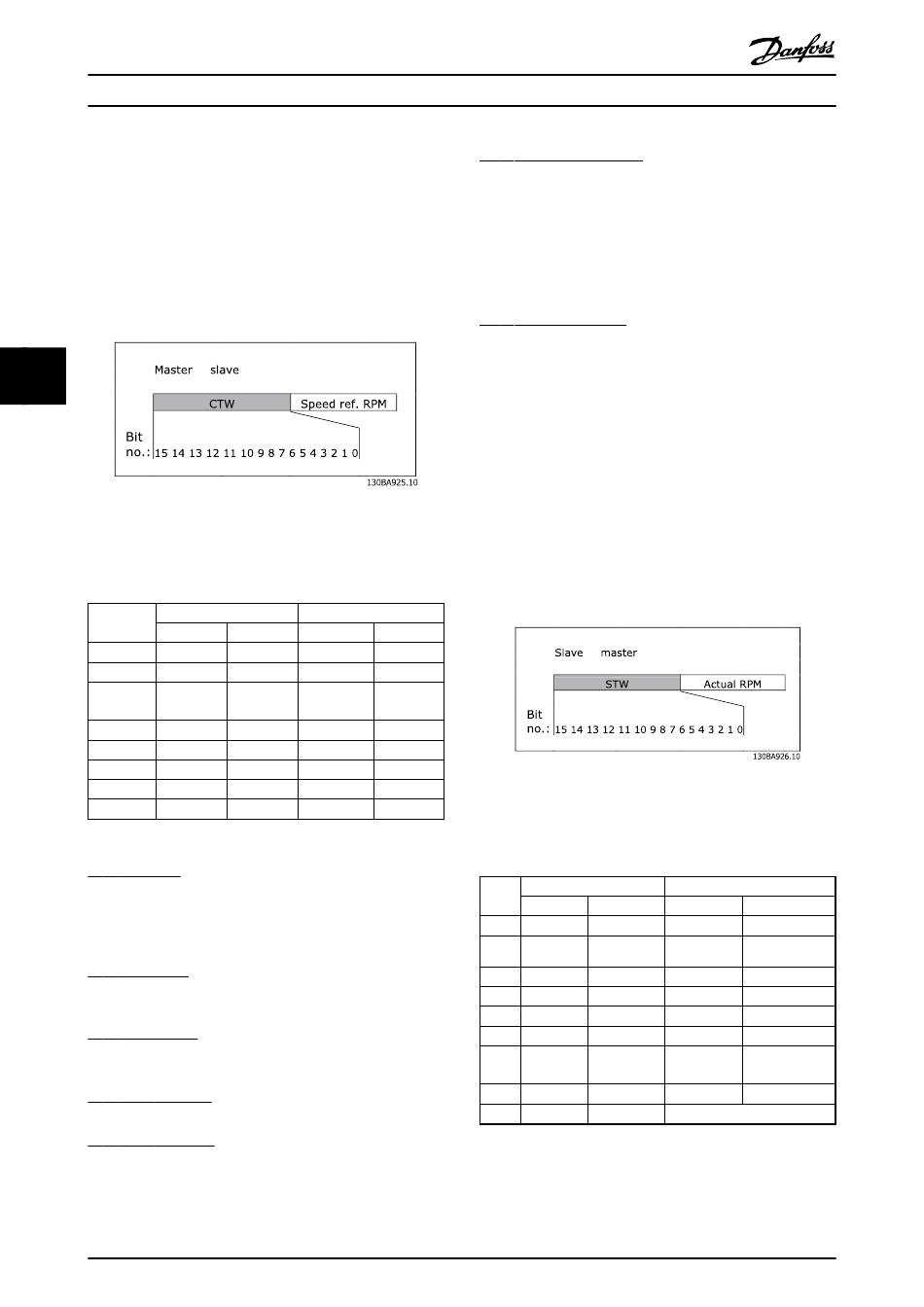

5.3 ODVA-Steuerprofil

5.3.1 Steuerwort unter Instanzen 20/70 und
21/71
Stellen Sie 8-10 Control Word Profile auf ODVA ein.
Das Steuerwort in den Instanzen 20 und 21 ist wie folgt
definiert:
5 5
HINWEIS
Die Bits 00 und 02 in Instanz 20 sind mit den Bits 00 und
02 in der umfassenderen Instanz 21 identisch.
Bit
00 Stopp
01 -
02 Keine
Funktion.
03 -
04 -
05 -
06 -
07-15 -
Erläuterung der Bits:
Bit 0, Vorw.lauf:
Bit 0 = „0" bedeutet, dass der Frequenzumrichter einen
Stoppbefehl hat. Bit 0 = „1" führt zu einem Startbefehl,
und der Frequenzumrichter beginnt den Motor im
Rechtslauf zu starten.
Bit 1, Rückw.lauf:
Bit 1 = „0" führt zum Stoppen des Motors. Bit 1 = „1" führt
zu einem Starten des Motors.
Bit 2, Fehler-Reset:
Bit 2 = „0" bedeutet, dass keine Abschaltung quittiert wird.
Bit 2 = „1" bedeutet, dass eine Abschaltung quittiert wird.
Bit 3, Keine Funktion:
Bit 3 hat keine Funktion.
Bit 4, Keine Funktion:
Bit 4 hat keine Funktion.
26
→
Instanz 20 Instanz 21
Bit = 0 Bit =1 Bit = 0
Start Vorw. Stopp Vorw.lauf
- Stopp
Fehler- Keine
Reset Funktion.
- -
- -
- -
- -
- -
MG90J303 - VLT
MCA 121 EtherNet/IP
Bit 5, DeviceNet-Steuerung:
Bit 5 = „0" bedeutet, dass der Frequenzumrichter über die
Standardeingänge geregelt wird. Bit 5 = „1" bedeutet, dass
EIP den Frequenzumrichter regelt.
HINWEIS
Bitte beachten Sie, dass sich Änderungen auf die
Parameter 8-50 bis 8-56 auswirken.
Bit 6, DeviceNet-Sollwert:
Bit 6 = „0" Sollwert stammt von Standardeingängen. Bit 6
= „1" Sollwert stammt von EIP.
HINWEIS
Beachten Sie, dass sich Änderungen auf 3-15 Reference
Resource 1 bis 3-17 Reference Resource 3 auswirken.
Bezüglich des Drehzahl-Sollwerts siehe Abschnitt Sollwert
Busgeschwindigkeit unter Instanz 20/70 und 21/71.
5.3.2 Zustandswort unter Instanzen 20/70
und 21/71
Das Zustandswort in den Instanzen 70 und 71 wird wie
folgt definiert:
Bit =1
Rückw.lauf
Fehler-
Reset
-
-
Netz-Strg.
Netz-Ref.
HINWEIS
-
Die Bits 00 und 02 in Instanz 70 sind mit den Bits 00 und
02 in der umfassenderen Instanz 71 identisch.
Bit
00 Kein Fehler Fehler
01 -
02 -
03 -
04 -
05 -
06 -
07 -
08-15 -
®
ist eine eingetragene Marke von Danfoss.
→
Instanz 70
Bit = 0 Bit =1 Bit = 0
Kein Fehler
- -
Lauf 1 Vorw. -
- -
- -
- -
- -
- -
- Zustandsattribut
Instanz 71
Bit =1
Fehler
Warnung
Lauf 1 Vorw.
Lauf 2 Rückw.
Bereit
Strg von Net
Sollwert von
Net
Am Soll.
