Fehlersuche und -behebung
Zustand
Standby
Gerät betriebsbereit
Großer behebbarer
Fehler
Großer nicht
behebbarer Fehler
4
4
Selbsttest

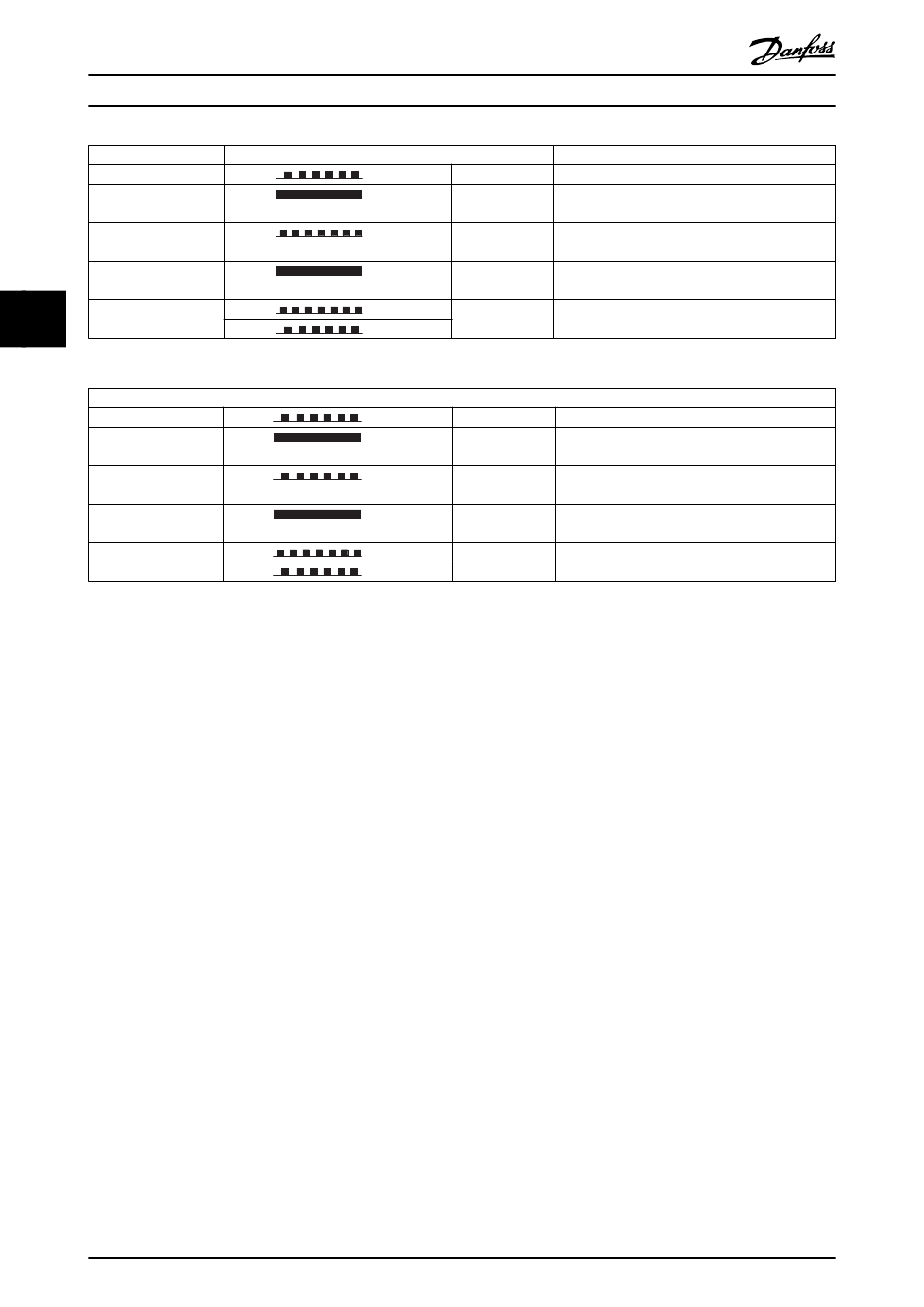

Tabelle 4.2 MS: Modulstatus
Zustand
Keine Anschlüsse
Verbunden
Verbindungs-Timeout
Duplizierte IP
Selbsttest
Tabelle 4.3 NS1+NS2: Netzwerkstatus (1 pro Port)
4.2.2 Es besteht keine Kommunikation zum Frequenzumrichter.
Prüfen Sie: Verb.status
Der Zustand der Ethernet-Verbindung kann nicht direkt anhand der LED erkannt werden, wenn keine CIP-Verbindung
besteht.
Verwenden Sie 12-10 Verb.status, um das Vorhandensein der Verbindung zu überprüfen.
Verwenden Sie 12-11 Verb.dauer, um zu überprüfen, dass die Verbindung hergestellt ist.
Der Parameter zeigt die Dauer der aktuellen Verbindung an und wird bei einer Unterbrechung der Verbindung auf
00:00:00:00 zurückgesetzt.
Prüfen Sie: Verkablung
In seltenen Fällen zeigt die Option bei einer fehlerhaften Kabelkonfiguration eine hergestellte Verbindung an, jedoch findet
keine Kommunikation statt. Tauschen Sie im Zweifelsfall das Kabel aus.
Prüfen Sie: IP-Adresse
Stellen Sie sicher, dass die Option über eine gültige IP-Adresse verfügt (siehe 12-01 IP-Adresse). Hat die Option eine
duplizierte IP-Adresse erkannt, leuchten die NS-LED durchgehend rot. Wird die Option für BOOTP oder DHCP konfiguriert,
überprüfen Sie in 12-04 DHCP-Server, dass eine Verbindung zu einem BOOTP- oder DHCP-Server besteht. Besteht keine
Verbindung zu einem Server wird der folgende Parameter angezeigt: 000.000.000.000.
14
®
VLT
EtherNet/IP MCA 121
LED
Grün:
Grün:
Rot:
Rot:
Rot:
Grün:
LED
Grün:
Grün:
Rot:
Rot:
Rot:
Grün
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
Blinkt grün
Bei dem Gerät ist eine Inbetriebnahme erforderlich.
Leuchtendes
Das Gerät ist betriebsbereit.
grün
Rot blinkend
Das Gerät hat einen behebbaren Fehler (MAR)
erkannt.
Leuchtet rot
Das Gerät hat einen nicht behebbaren Fehler
(MAU) erkannt.
Blinkt rot/grün
Die EIP-Option befindet sich im Selbsttestmodus.
Blinkt grün
Es bestehen keine CIP-Verbindungen zum Gerät.
Leuchtendes
Es besteht mindestens eine CIP-Verbindung zum
grün
Gerät.
Rot blinkend
Bei einer oder mehreren CIP-Verbindungen ist ein
Timeout aufgetreten.
Leuchtet rot
Die dem Gerät zugewiesene IP-Adresse wird
bereits verwendet.
Blinkt rot/grün
Die EIP-Option befindet sich im Selbsttestmodus.
Beschreibung
Beschreibung
MG90J503
