Installation
HINWEIS
Aktivieren Sie in einer Reihenschaltung den integrierten
Schalter, indem Sie alle Frequenzumrichter entweder
über das Versorgungsnetz oder über eine 24 V DC-
Optionskarte mit Strom versorgen.
3
3
HINWEIS
Wenn Sie Frequenzumrichter mit verschiedenen
Leistungsgrößen in Reihentopologie installieren, kann
dies möglicherweise bei Verwendung des Steuerwort-
Timeout (8-02 Aktives Steuerwort bis 8-06 Timeout
Steuerwort quittieren) zu einem unerwünschten
Ausschalt-Verhalten führen. Es empfiehlt sich, den
Frequenzumrichter mit der längsten Entladezeit zuerst in
der Reihentopologie zu installieren. Im Normalbetrieb
haben Frequenzumrichter mit größerer Leistungsgröße
eine längere Entladezeit.
Ringtopologie/Redundante Reihentopologie

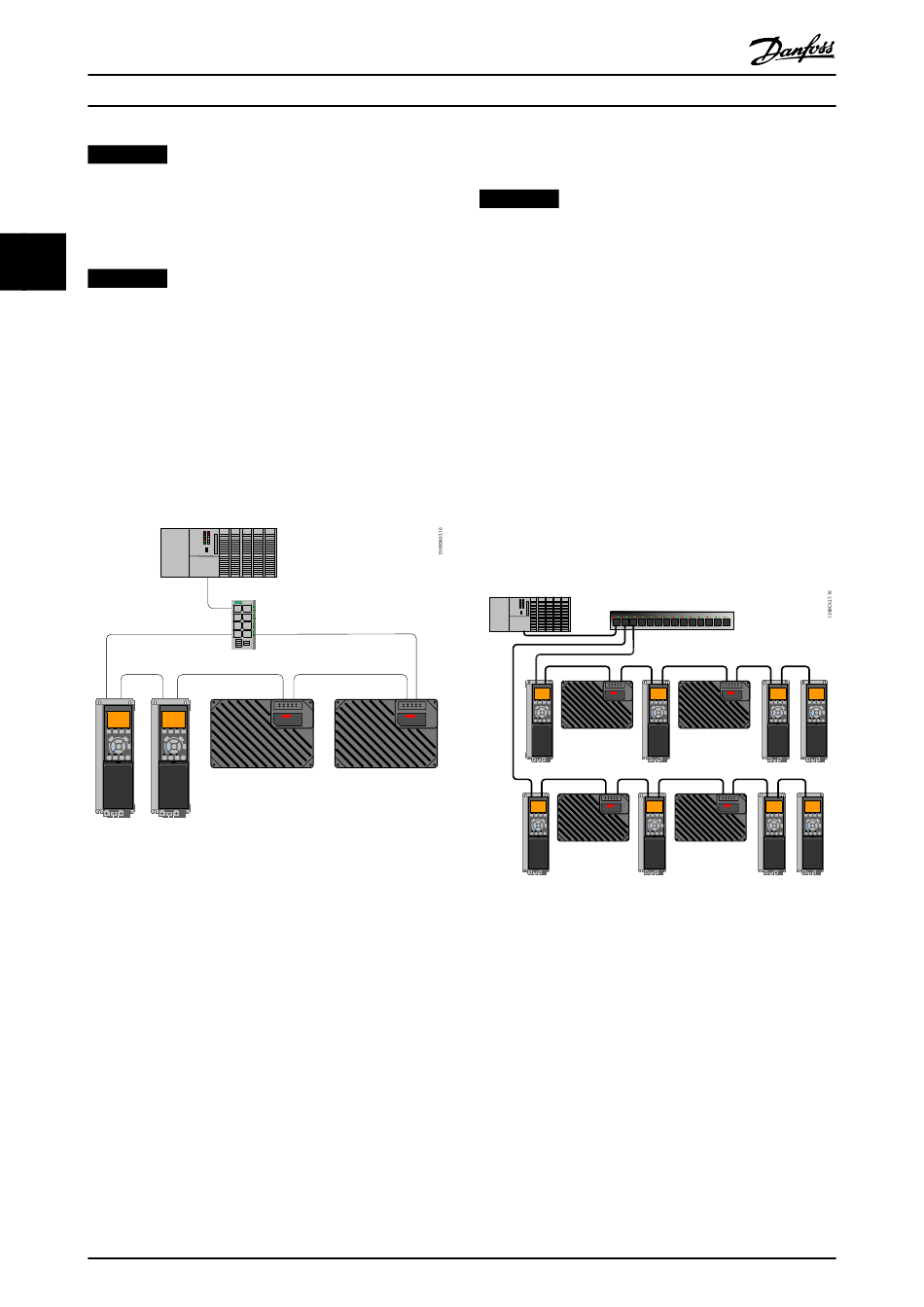

Abbildung 3.4 Ringtopologie/Redundante Reihentopologie
Die Ringtopologie kann die Verfügbarkeit eines Ethernet-
Netzwerks erhöhen.
Für die Ringtopologie:
•
Installieren Sie einen speziellen Switch
(Redundanzmanager) zwischen SPS und Frequen-
zumrichter.
•
Konfigurieren Sie den Redundanz-Manager-
Switch, um die Anschlüsse, die mit dem Ring
verbunden sind, genau zu definieren.
Im Betrieb des Rings sendet der Haupt-Redundanz-
Manager zur Feststellung Testframes in den Ring aus.
Wenn der Switch einen Defekt im Ring feststellt, wird der
Ring stattdessen in 2 Reihen neu konfiguriert. Die
Übergangszeit von einem Ring auf zwei Reihen beträgt bis
zu 500 ms. Die Dauer hängt von den im Ring installierten
Komponenten ab. Stellen Sie das Timing der SPS ein, damit
8
®
VLT
EtherNet/IP MCA 121
gewährleistet ist, dass die Übergangszeit nicht zu einem
Timeout-Fehler führt.
HINWEIS
Stellen Sie für Ringtopologie/redundante Reihento-
pologie sicher, dass der Redundanz-Manager-Switch
erfassen kann, wenn ein Verlust der Reihentopologie
vorliegt. Der Switch in der EtherNet/IP-Schnittstelle kann
dies nicht erfassen.
Empfohlene Projektierungsregeln
Abbildung 3.5 Empfohlene Projektierungsregeln
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
•
Beachten Sie bei der Projektierung eines
Ethernet-Netzwerks besonders die aktiven
Netzwerkkomponenten.
•
Bei der Reihentopologie wird eine kleine
Verzögerung für jeden zusätzlichen Switch in der
Reihe berücksichtigt. Weitere Informationen, siehe
Tabelle 3.1.
•
Schalten Sie nicht mehr als 32 Frequenzumrichter
hintereinander. Sollten Sie diese Grenze
überschreiten, kann dies zu einer instabilen oder
fehlerhaften Kommunikation führen.
MG90J503
