Installation
Verkabelungsverfahren für Gehäusetypen D, E und F
1. Montieren Sie die vorkonfigurierten Kabel mit
den Anschlüssen an die Feldbus-Option. Informa-
tionen zu den technischen Daten finden Sie in
Kapitel 3.7.1 Verkabelungsanforderungen.
3 3
2. Fixieren Sie das Kabel mit den Federn auf der
Metallgrundplatte, siehe Abbildung 3.12.
3. Befestigen Sie das Kabel und verlegen Sie dieses
mit anderen Steuerleitungen in der Einheit, siehe
Abbildung 3.12.

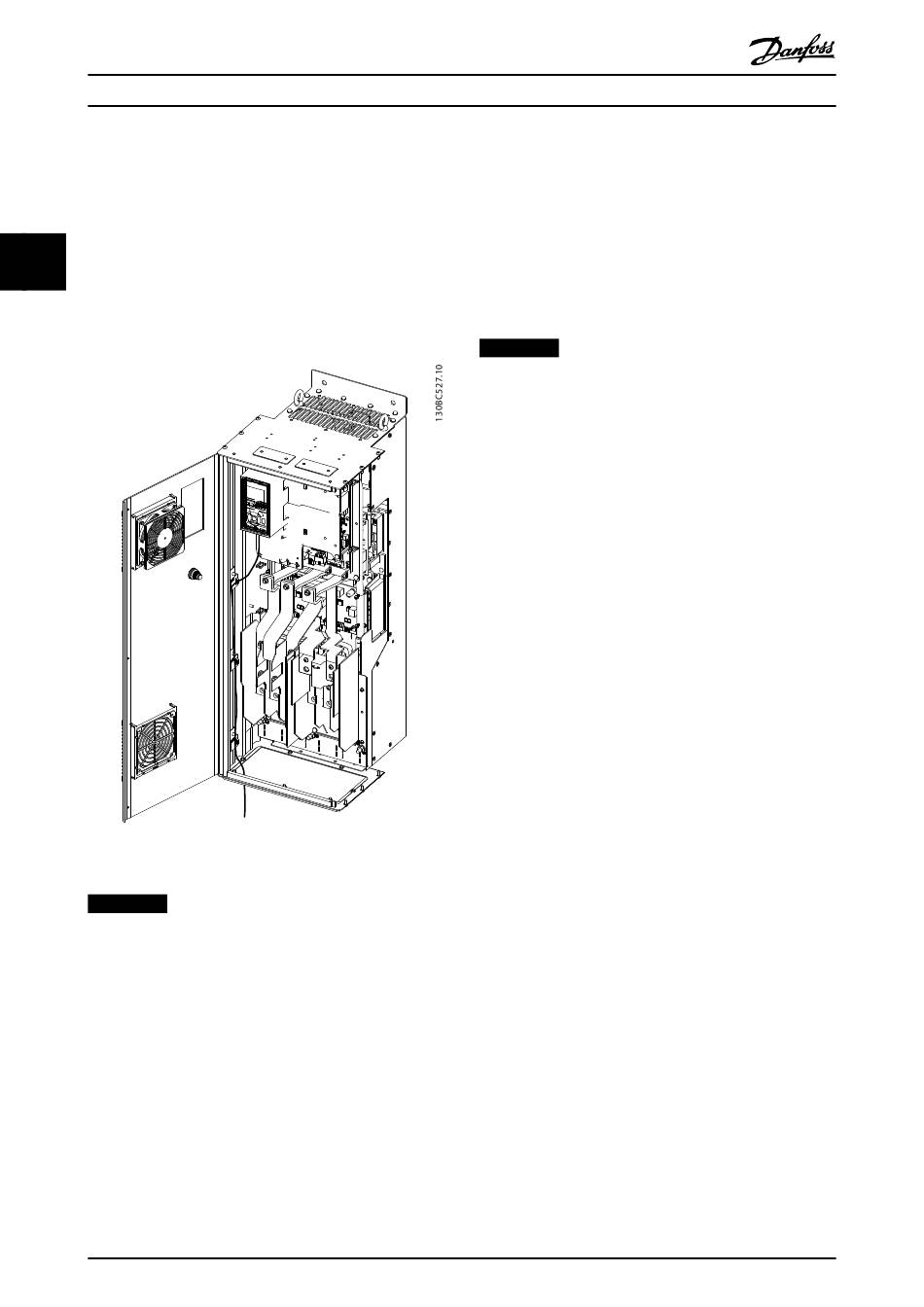

Abbildung 3.12 Verdrahtung für Gehäusetypen D, E und F
HINWEIS
Isolieren Sie nicht das Ethernet-Kabel ab. Erden Sie es
nicht über das Zugentlastungsblech. Erden Sie das
abgeschirmte Ethernet-Kabel über den RJ45-Anschluss an
der EtherNet/IP-Schnittstelle.

3.8 Wiederanbau der Abdeckung

1. Montieren Sie die neue Frontabdeckung und das
LCP.
2. Kleben Sie den Aufkleber mit dem korrekten
Produktnamen auf die Frontabdeckung auf.
12
®
VLT EtherNet/IP MCA 121

3.9 Anlegen der Netzversorgung

Befolgen Sie zur Inbetriebnahme des Frequenzumrichters
die Anweisungen im Produkthandbuch des Frequenzum-
richters. Der Frequenzumrichter erkennt automatisch die
EtherNet/IP-Schnittstelle. Eine neue Parametergruppe
(Gruppe 12) erscheint.
3.10 Überprüfung der
HINWEIS
Beachten Sie nach Installation der EtherNet/IP-Schnitt-
stelle die folgenden Parametereinstellungen:
8-01 Führungshoheit: [2] Nur Steuerwort oder [0] Klemme
und Steuerwort
8-02 Aktives Steuerwort: [3] Option A
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
Netzwerkverkabelung
