Installation
3.5 Topologie
Das EtherNet/IP MCA 121-Modul verfügt über einen
integrierten Ethernet-Switch mit 2 Ethernet-Anschlüssen
RJ45/M12. Das Modul ermöglicht den Anschluss mehrerer
EtherNet/IP-Optionen in einer Reihentopologie als
Alternative zur herkömmlichen Sterntopologie.
Die 2 Anschlüsse sind gleichwertig. Bei der Verwendung
von nur einem Anschluss können Sie einen beliebigen
Anschluss wählen.

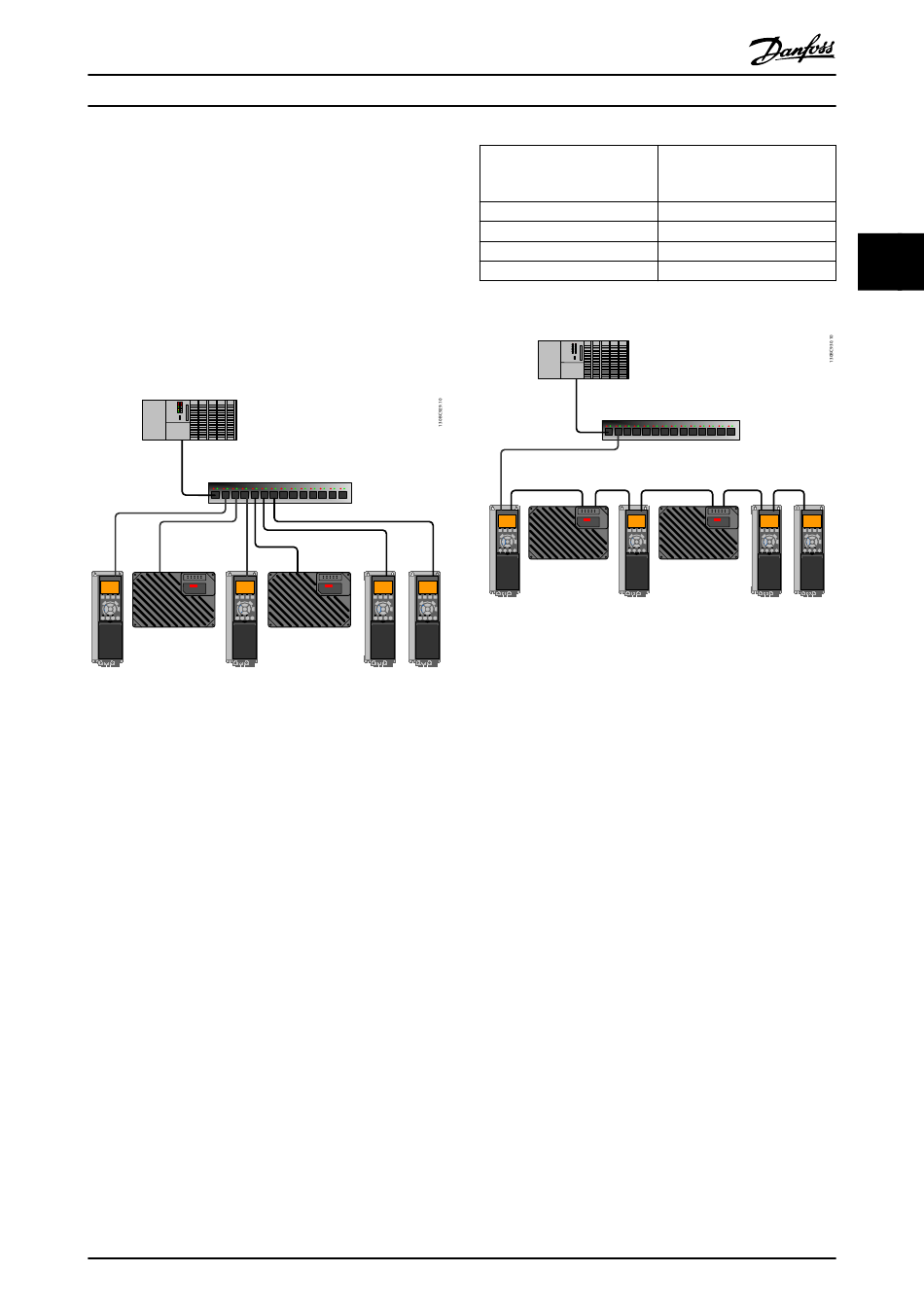

Sterntopologie
Abbildung 3.2 Sterntopologie
Reihentopologie
In vielen Installationen sind durch die Reihentopologie eine
einfachere Verdrahtung und der Einsatz kleinerer oder
weniger Ethernet-Switches möglich. Die EtherNet/IP-
Schnittstelle unterstützt mit seinen 2 Anschlüssen und dem
integrierten Ethernet-Switch die Reihentopologie.
Treffen Sie beim Einsatz der Reihentopologie Vorsichtsmaß-
nahmen, um ein Timeout der SPS bei Reihenschaltung von
mehr als 8 Frequenzumrichtern zu vermeiden. Jeder
Frequenzumrichter im Netzwerk sorgt aufgrund des
integrierten Ethernet-Switchs für eine kleine Verzögerung
in der Kommunikation. Wenn die Aktualisierungszeit zu
kurz ist, kann diese Verzögerung zu einem Timeout der
SPS führen. Stellen Sie daher die Aktualisierung wie in
Tabelle 3.1 beschrieben ein. Bei den genannten Zahlen
handelt es sich um die typischen Werte, die sich von Instal-
lation zu Installation unterscheiden können.
MG90J503
Installation Guide
Anzahl der in Reihe
geschalteten Frequenzum-
Tabelle 3.1 Mindestaktualisierungszeit
Abbildung 3.3 Reihentopologie
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
Mindestaktualisierungszeit
richter
<8
8-16
16-32
>32
Nicht empfohlen
[ms]
2
4
3
8
7
3
