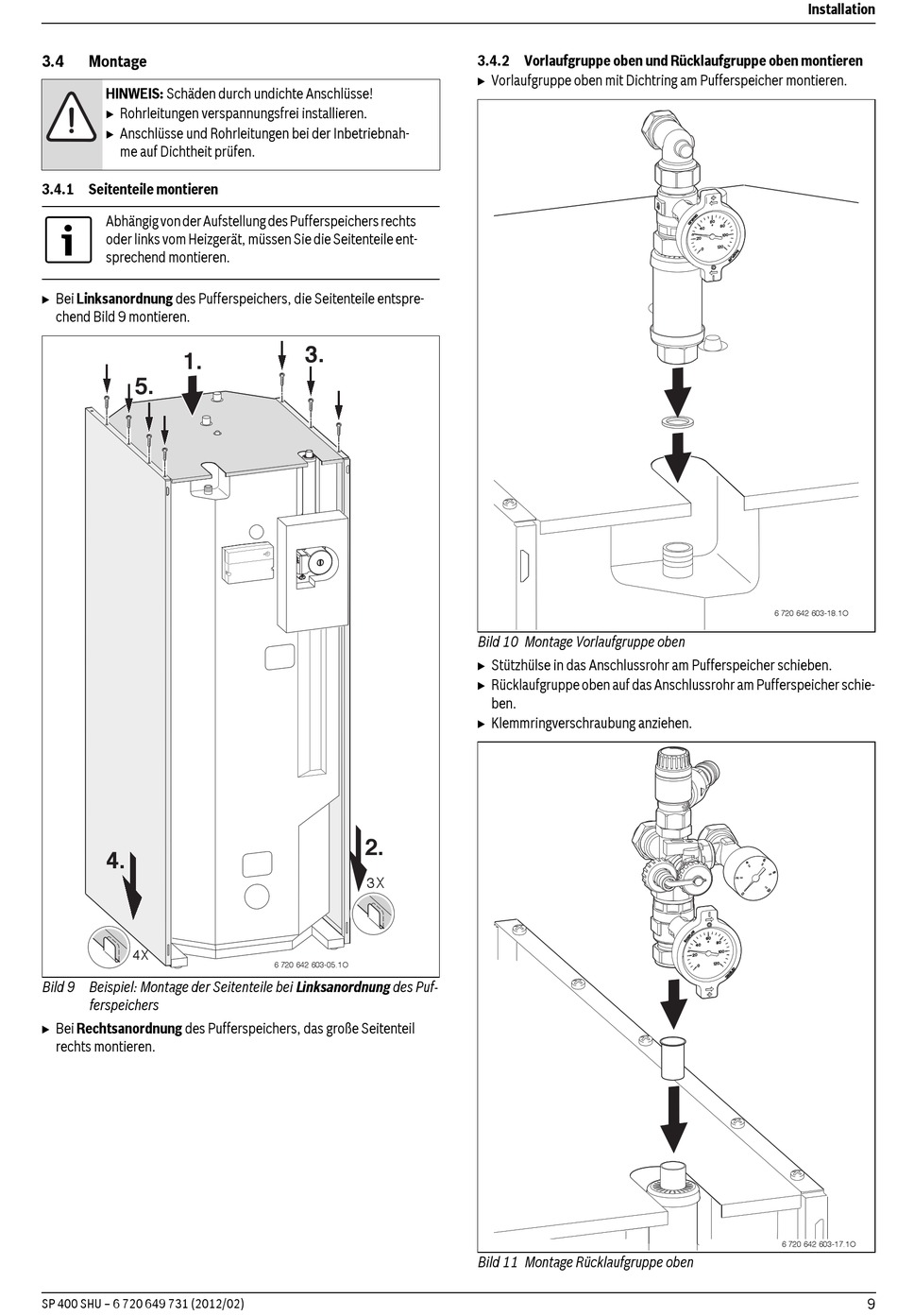

3.4

Montage

HINWEIS: Schäden durch undichte Anschlüsse!
B Rohrleitungen verspannungsfrei installieren.
B Anschlüsse und Rohrleitungen bei der Inbetriebnah-
me auf Dichtheit prüfen.

3.4.1 Seitenteile montieren

Abhängig von der Aufstellung des Pufferspeichers rechts
oder links vom Heizgerät, müssen Sie die Seitenteile ent-
sprechend montieren.
B Bei Linksanordnung des Pufferspeichers, die Seitenteile entspre-
chend Bild 9 montieren.
1.
5.
4.
4X
Bild 9 Beispiel: Montage der Seitenteile bei Linksanordnung des Puf-
ferspeichers
B Bei Rechtsanordnung des Pufferspeichers, das große Seitenteil
rechts montieren.
SP 400 SHU – 6 720 649 731 (2012/02)
3.
2.
3X
6 720 642 603-05.1O
3.4.2 Vorlaufgruppe oben und Rücklaufgruppe oben montieren
B Vorlaufgruppe oben mit Dichtring am Pufferspeicher montieren.
Bild 10 Montage Vorlaufgruppe oben
B Stützhülse in das Anschlussrohr am Pufferspeicher schieben.
B Rücklaufgruppe oben auf das Anschlussrohr am Pufferspeicher schie-
ben.
B Klemmringverschraubung anziehen.
Bild 11 Montage Rücklaufgruppe oben
Installation
6 720 642 603-18.1O
6 720 642 603-17.1O
9
