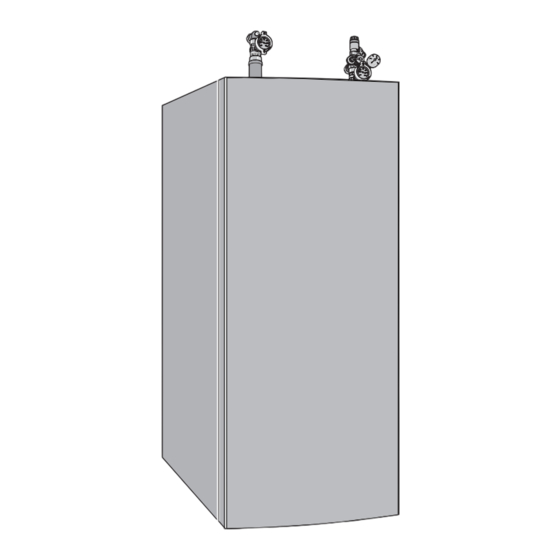

Junkers SP400 SHU-4 Installations- Und Wartungsanleitung Für Den Fachmann
  1. Anleitungen
  2. Marken
  3. Junkers Anleitungen
  4. Warmwasserspeicher
  5. SP400 SHU-4
  6. Installations- und wartungsanleitung für den fachmann
Junkers SP400 SHU-4 Installations- Und Wartungsanleitung Für Den Fachmann

Junkers SP400 SHU-4 Installations- Und Wartungsanleitung Für Den Fachmann

Vorschau ausblenden Andere Handbücher für SP400 SHU-4:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
SP400 SHU-4
de
Installations- und Wartungsanleitung für den Fachmann
es
Instrucciones de instalación y manejo para el técnico
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers SP400 SHU-4

Inhaltszusammenfassung für Junkers SP400 SHU-4

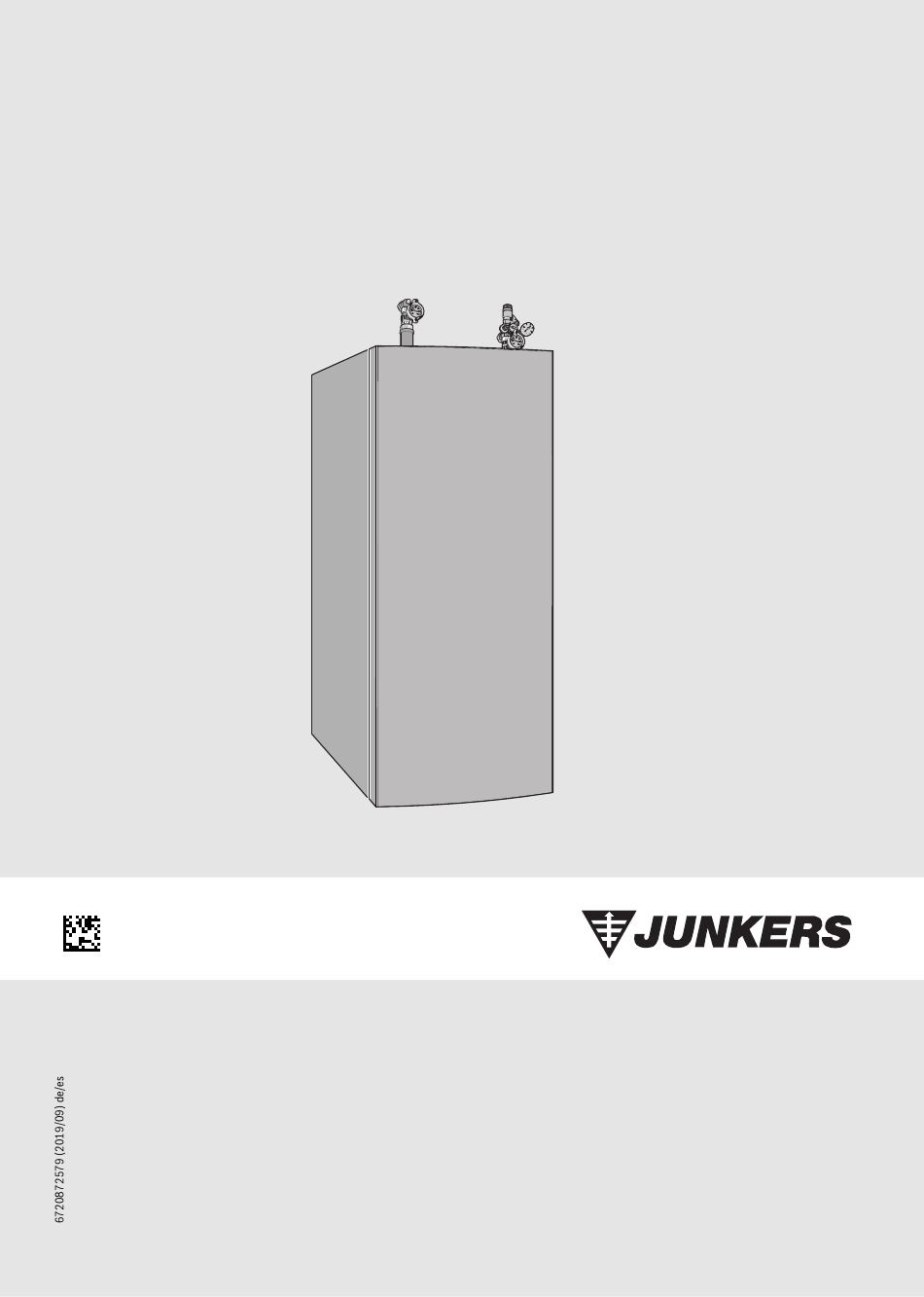

  • Seite 1 SP400 SHU-4 Installations- und Wartungsanleitung für den Fachmann ..............2 Instrucciones de instalación y manejo para el técnico...

  • Seite 2: Inhaltsverzeichnis

    10 Störungen ......... . 15 nenfalls verschließen. ▶ Nur wenn die Sonne nicht auf die Kollektoren scheint und kein Frost zu erwarten ist: Solaranlage spülen und befüllen. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 3: H Hinweise Für Die Zielgruppe

    ▶ Vor der Installation/Wartung: Spannungsversor- Angaben zum Produkt gung (230 V AC) zum Heizgerät und zu allen weite- SP400 SHU-4 ist ein Pufferspeicher (Speicher) mit Wärmetauscher und ren BUS-Teilnehmern unterbrechen. integrierter Solarstation für die Übertragung der solaren Energie in das ▶...

  • Seite 4: Produktbeschreibung

    Druckverlust bei dem ca. 1,2-fachen des Werts für reines Wasser. Heizwasser-Volumenstrom für Heizwasser-Eingangsleistung Maximaler Betriebsdruck Trinkwasserseite höchster Auslegungsdruck Netzseitig verursachte Druckverluste sind im Diagramm nicht berück- Maximaler Betriebsdruck Heizquellenseite sichtigt. Maximaler Betriebsdruck Solarseite Maximaler Betriebsdruck Trinkwasserseite CH Maximaler Prüfdruck Trinkwasserseite CH Tab. 3 Typschild SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 5: Produktdaten Zum Energieverbrauch

    Tab. 7 Produktdaten zum Energieverbrauch Speicher demontieren Optional: Speicher vor dem Transport demontieren. ▶ Verpackung entfernen. ▶ Vordere Abdeckung entfernen ( Bild 11, Seite 34) ▶ Seitenteile und obere Abdeckung entfernen ( Bild 12, Seite 34). SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 6: Montage

    ▶ Erdungsschellen über Potenzialausgleichsleitung der Bauart NYM mit mindestens 6 mm an der Potenzialausgleichsschiene des Gebäudes HINWEIS: anschließen. Beschädigung nicht temperaturbeständiger Installationsmateriali- en (z. B. Kunststoffleitungen)! ▶ Solarseitig ≥ 150 °C hitze- und glykolbeständiges Installationsmate- rial verwenden. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 7: Heizungswasserseitiger Anschluss

    ▶ Unter Berücksichtigung des Pufferspeicherinhalts (408 Liter Heiz- wasser), die genaue Größe des Ausdehnungsgefäßes nach EN 12 828 ermitteln. ▶ Ausdehnungsgefäß direkt am Heizgerät anschließen ( Installationsanleitung des Heizgerätes). ▶ Bei Bedarf ein zusätzliches Ausdehnungsgefäß einbauen. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 8: Elektrischer Anschluss

    Rundfunk- und Fernsehgeräte, Amateurfunkstationen, Mikrowellen- TS6 Temperaturfühler Wärmetauscher geräte). TS9 Temperaturfühler Speicher 3 oben, Anschluss z. B. am Wärmeer- zeuger (nicht am SM100 anschließen) TS12 Temperaturfühler im Vorlauf zum Solarkollektor (Wärmemengenzähler) TS13 Temperaturfühler im Rücklauf vom Solarkollektor (Wärmemengenzähler) Wasserzähler SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 9: Anschluss-Schema

    Nach EN 12975 muss die Ausblas- und Ablaufleitung in einen offenen Behälter münden, der in der Lage ist, den Gesamtinhalt der Flachkollek- toren aufzunehmen. Die gezeigte Kollektorhydraulik entspricht der SO7000 TF-Baureihe. ▶ Bei der SO5000 TF-Baureihe die Kollektoren diagonal anschließen. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 10: Betriebsbereitstellung

    ▶ Langsam spülen, dann den Volumenstrom schrittweise erhöhen. ▶ Anlage mit Wärmeträgerflüssigkeit entsprechend der Umwälz- Rohrleitungen ca. 30 Minuten spülen, bis die Solarflüssigkeit in den richtung der Hocheffizienz-Solarpumpe spülen. Schläuchen und in dem Behälter blasenfrei ist. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 11: Volumenstrom Einstellen

    Kollektor der Druckausgleich über das Solar- 2. Volumenstrom einstellen. ausdehnungsgefäß. Nach dem Füllen ▶ Dichtheitsprüfung durchführen - dabei die zulässigen Drücke aller Baugruppen beachten. ▶ Sicherstellen, dass elektrische Verdrahtung zwischen Solarmodul, Heizungsregler und Heizgerät hergestellt ist. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 12: Solaranlage Leeren

    Sichtfenster die Kante des Schwimmers [15] der empfohlene Volumenstrom anzeigt ( Bild 6, Seite 32). SO5000 TF/SO7000 TF SO7000 TV/SO8000 TV Anzahl l/min l/min Tab. 11 Volumenstrom (Maximalvolumenstrom) bei 30 - 40 °C im Rück- lauf in Abhängigkeit von Kollektortyp- und Anzahl SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 13: Inbetriebnahme Für Die Solaranlage

    Bereich des Behälters. licher Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- temen beteiligt, die ein optimales Recycling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 14: Inspektion Und Wartung

    Vor dem Nachfüllen den Schlauch mit Wärmeträgerflüssigkeit füllen. Damit wird vermieden, dass Luft in den Solarkreis eindringt. ▶ Entlüften und Betriebsdruck auf den ermittelten Wert einstellen (Kapitel „Betriebsdruck für die Solaranlage anpassen“, Seite 11). SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 15: Elektrische Verdrahtung

    Der Volumenstrom zu hoch. ▶ Volumenstrom kontrollieren und einstellen. pumpe schaltet dauernd ein Position Temperaturfühler (TS1 und/oder TS2) nicht ▶ Position und Wärmeübertragung der Temperaturfühler und aus. korrekt oder schlechte Wärmeübertragung. (TS1 und TS2) prüfen. SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 16 Die Leistung der Hocheffizienz-Solarpumpe ist zu niedrig. ▶ Hocheffizienz-Solarpumpe prüfen und ggf. tauschen. Der Wärmetauscher ist verschmutzt/ verkalkt. ▶ Wärmetauscher spülen/entkalken. Die Kollektorscheiben sind stark verschmutzt. ▶ Kollektorscheiben mit Glasreiniger reinigen. Kein Aceton verwenden! Tab. 18 Störungen SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 17: Explicación De Símbolos E Indicaciones De Seguridad

    10 Averías ..........30 de ventilación. ▶ Limpie y llene la instalación solar únicamente cuando el sol no incida directamente en los colecto- res y sea improbable que se forme hielo. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 18: Datos Sobre El Producto

    Datos sobre el producto rrumpir la alimentación de tensión (230 V CA) para SP400 SHU-4 es un acumulador auxiliar (recipiente) con intercambia- la caldera y para el resto de las unidades de BUS. dor de calor de calor y estación solar integrada para transmitir energía ▶...

  • Seite 19: Descripción Del Producto

    Presión de servicio máxima en el lado solar el diagrama. Presión máxima de servicio en el lado de agua sanitaria CH Presión máxima de prueba en el lado de agua sanitaria CH Tab. 3 Placa de características SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 20: Datos De Producto Sobre Eficiencia Energética

    Opcional: desmontar acumulador antes del transporte. Tab. 7 Datos de producto sobre eficiencia energética ▶ Retirar el embalaje. ▶ Retirar el recubrimiento delantero ( fig. 11, pág. 34) ▶ Retirar el recubrimiento lateral y superior ( fig. 12, pág. 34). SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 21: Instalación

     Fig. 18, pág. 36: ▶ Monte el vaso de expansión solar con el material para sujeción correspondiente. ▶ Conectar el vaso de expansión solar al grupo de retorno de la estación solar. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 22: Conexión En Lado De Agua De Calefacción

    EN 12 828. ▶ Conectar el vaso de expansión directamente a la caldera ( manual de instalación de la caldera). ▶ En caso necesario, instale un vaso de expansión adicional. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 23: Conexión Eléctrica

    (no conectar al SM100) TS12 Sonda de temperatura en impulsión al colector solar (contador de calorías) TS13 Sensor de temperatura en retorno del colector solar (contador de calorías) Contador de agua SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 24: Esquema De Conexión

    ▶ Explique el funcionamiento y la comprobación de la válvula de segu- ridad. ▶ Entregar al usuario toda la documentación adjunta. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 25: Disposición De Funcionamiento

    ▶ Limpie la instalación con líquido portador de calor en función del sen- el líquido solar contenido en los tubos y en el depósito no presente tido de circulación de la bomba solar de alta eficiencia. burbujas. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 26: Prueba Funcional

    La compensación de presión a través del vaso de expansión solar al eva- porarse el líquido portador de calor dentro del colector se produce úni- Si se desea ajustar el caudal: camente si el purgador está cerrado. 1. Control del caudal. 2. Ajuste del caudal. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 27: Vaciado De La Instalación Solar

    [15] muestre en la mirilla el caudal recomendado ( tabla 6, página 32). SO5000 TF/SO7000 TF SO7000 TV/SO8000 TV Número l/min l/min Tab. 11 Caudal (caudal máximo) con 30-40 °C en el retorno en función del tipo y la cantidad de colectores SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 28: Puesta En Marcha Del Sistema Solar

    Para la protección del medio ambiente utilizamos la mejor técnica y los mejores materiales posibles considerando los puntos de vista económi- cos. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 29: Inspección Y Mantenimiento

    ▶ Compruebe la protección anticorrosiva con una varilla indicadora de ( fig. 4, [12], pág. 32). ▶ Si no se alcanza el valor límite de ≤ pH 7, recambie el líquido porta- dor de calor. SP400 SHU-4 - 6720872579 (2019/09)

  • Seite 30: Cableado Eléctrico

    ¡No golpear el eje! Bomba solar de alta eficiencia defectuosa. ▶ Comprobar la bomba solar de alta eficiencia y cambiarla en caso necesario. SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 31 El intercambiador de calor está sucio o presenta cal. ▶ Limpiar el intercambiador/eliminar la cal. Las pantallas del colector están muy sucias. ▶ Limpiar las pantallas del colector con limpiacristales. No utilizar acetona. Tab. 18 Averías SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 32 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 33 SP400 SHU-4 1734 22,5 1937 1982 Ø | mm SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 34 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 35 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 36 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 37 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 38 SP400 SHU-4 - 6720872579 (2019/09)
  • Seite 40 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.junkers.com...
