Inbetriebnahme

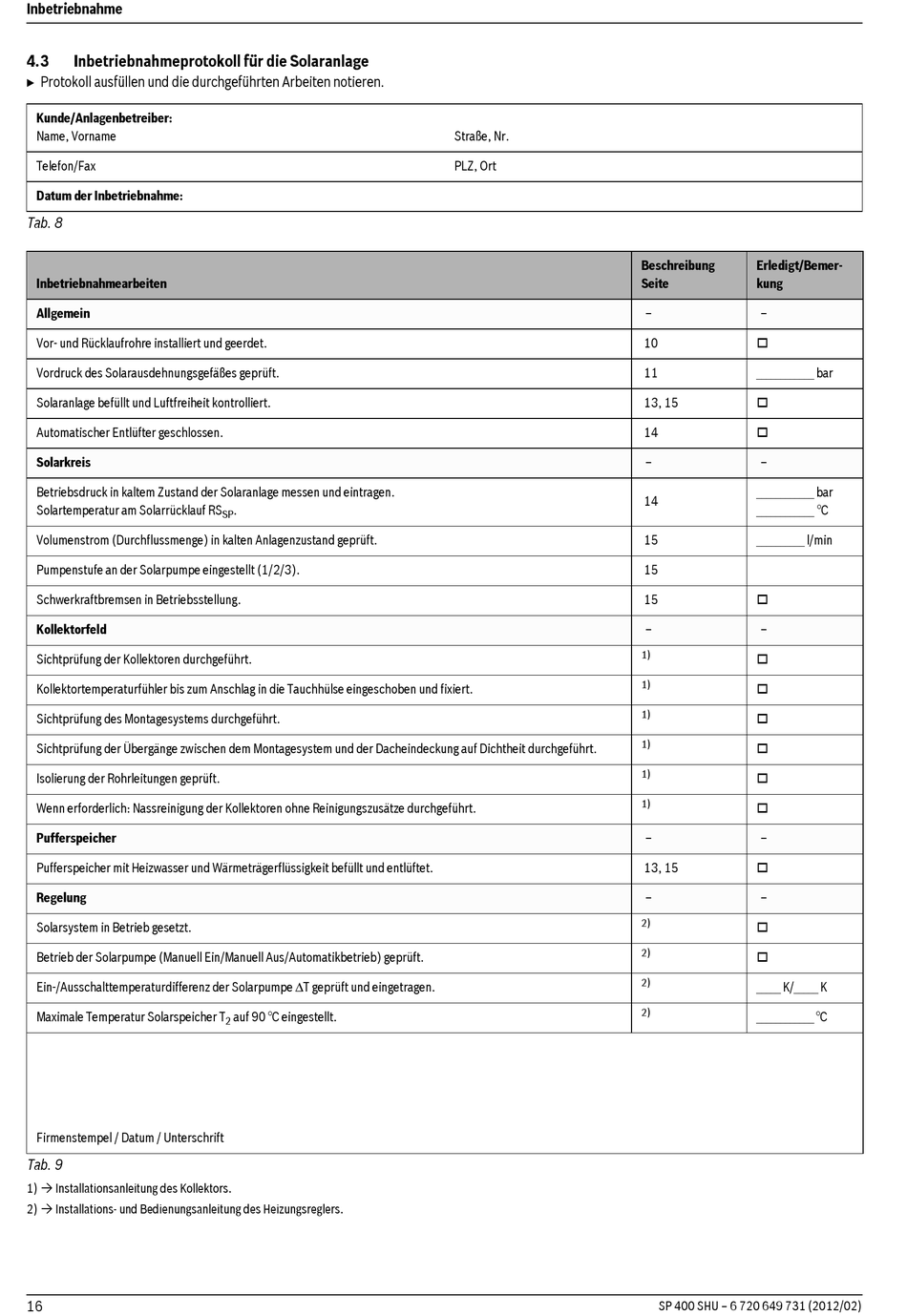

4.3 Inbetriebnahmeprotokoll für die Solaranlage
B Protokoll ausfüllen und die durchgeführten Arbeiten notieren.
Kunde/Anlagenbetreiber:
Name, Vorname
Telefon/Fax
Datum der Inbetriebnahme:
Tab. 8
Inbetriebnahmearbeiten
Allgemein
Vor- und Rücklaufrohre installiert und geerdet.
Vordruck des Solarausdehnungsgefäßes geprüft.
Solaranlage befüllt und Luftfreiheit kontrolliert.
Automatischer Entlüfter geschlossen.
Solarkreis
Betriebsdruck in kaltem Zustand der Solaranlage messen und eintragen.
Solartemperatur am Solarrücklauf RS
Volumenstrom (Durchflussmenge) in kalten Anlagenzustand geprüft.
Pumpenstufe an der Solarpumpe eingestellt (1/2/3).
Schwerkraftbremsen in Betriebsstellung.
Kollektorfeld
Sichtprüfung der Kollektoren durchgeführt.
Kollektortemperaturfühler bis zum Anschlag in die Tauchhülse eingeschoben und fixiert.
Sichtprüfung des Montagesystems durchgeführt.
Sichtprüfung der Übergänge zwischen dem Montagesystem und der Dacheindeckung auf Dichtheit durchgeführt.
Isolierung der Rohrleitungen geprüft.
Wenn erforderlich: Nassreinigung der Kollektoren ohne Reinigungszusätze durchgeführt.
Pufferspeicher
Pufferspeicher mit Heizwasser und Wärmeträgerflüssigkeit befüllt und entlüftet.
Regelung
Solarsystem in Betrieb gesetzt.
Betrieb der Solarpumpe (Manuell Ein/Manuell Aus/Automatikbetrieb) geprüft.
Ein-/Ausschalttemperaturdifferenz der Solarpumpe ΔT geprüft und eingetragen.
Maximale Temperatur Solarspeicher T
Firmenstempel / Datum / Unterschrift
Tab. 9
1) Installationsanleitung des Kollektors.
2) Installations- und Bedienungsanleitung des Heizungsreglers.
16
.
SP
auf 90 °C eingestellt.
2
Straße, Nr.
PLZ, Ort
Beschreibung Erledigt/Bemer-
Seite kung
– –
10
11 ____________ bar
13, 15
14
– –
____________ bar
14
____________ °C
15 __________ l/min
15
15
– –
1)
1)
1)
1)
1)
1)
– –
13, 15
– –
2)
2)
2)
_____ K/_____ K
2)
____________ °C
SP 400 SHU – 6 720 649 731 (2012/02)
