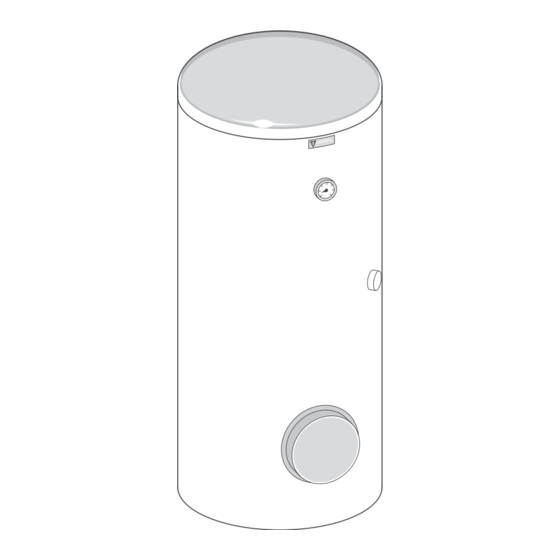

- Seite 1 Installations- und Wartungsanleitung für den Fachmann Indirekt beheizter Warmwasserspeicher STORACELL für den Anschluss an eine JUNKERS Wärmepumpe 6720610242-00.1R SW 290 SW 370 SW 450...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Aufstellung, Umbau Sicherheitshinweise B Den Speicher nur durch einen zugelassenen Fachbe- trieb aufstellen oder umbauen lassen. B Den Speicher ausschließlich zur Erwärmung von Symbolerklärung Trinkwasser einsetzen. Funktion Angaben zum Gerät Verwendung B Damit die einwandfreie Funktion gewährleistet wird, Bestimmungsgemäßer Gebrauch diese Installationsanleitung einhalten. -
Seite 3: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät Verwendung Korrosionsschutz Die Speicher sind zur Kombination mit JUNKERS Trinkwasserseitig sind die Speicher mit einer homoge- Wärmepumpen vorgesehen. nen verbundenen Emaillierung nach DIN 4753, Teil 1, Abschnitt 4.2.3.1.3 ausgestattet und entsprechen Dabei darf die maximale Speicherladeleistung der Wär- somit Gruppe B nach DIN 1988, Teil 2, Abschnitt 6.1.4. -
Seite 4: Bau- Und Anschlussmaße
Angaben zum Gerät Bau- und Anschlussmaße Rp 1 GT3X Rp 1 KW/E 6 720 611 662-01.1O Bild 1 Entleerung Kaltwassereintritt (R 1 - Außengewinde) Magnesium Anode Speicherrücklauf (Rp 1¼ - Innengewinde) SW 290 1226 1294 Tauchhülse mit Thermometer für Temperaturanzeige GT3X Anliegehülse für Speichertemperaturfühler NTC SW 370 1523... -
Seite 5: Technische Daten
Angaben zum Gerät Technische Daten Speichertyp SW 290 SW 370 SW 450 Wärmeübertrager (Heizschlange): Anzahl der Windungen 2 x 10 2 x 16 2 x 21 Heizwasserinhalt 18,0 29,0 38,5 Heizfläche max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. Heizflächenleistung bei: = 55°C und t = 45°C 14,0... - Seite 6 Angaben zum Gerät Warmwasser-Dauerleistung: • Die angegebenen Dauerleistungen beziehen sich auf eine Vorlauftemperatur von 55 °C, eine Auslauftem- peratur von 45 °C und eine Kaltwassereingangstem- peratur von 10 °C bei maximaler Speicherladeleistung (Speicherladeleistung der Wärmepumpe mindestens so groß wie Heizflächen- leistung des Speichers).
-
