Installation
3.5

Elektrischer Anschluss

GEFAHR: Durch Stromschlag!
B Vor dem elektrischen Anschluss die
Spannungsversorgung (230 V AC) zur Heizungsanla-
ge unterbrechen.
Alle Regel-, Steuer- und Sicherheitsbauteile des Pufferspeichers sind
betriebsfertig verdrahtet und geprüft.
Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervorschrif-
230V
1 2 3 4 5 6 7 8 9 10 11121314

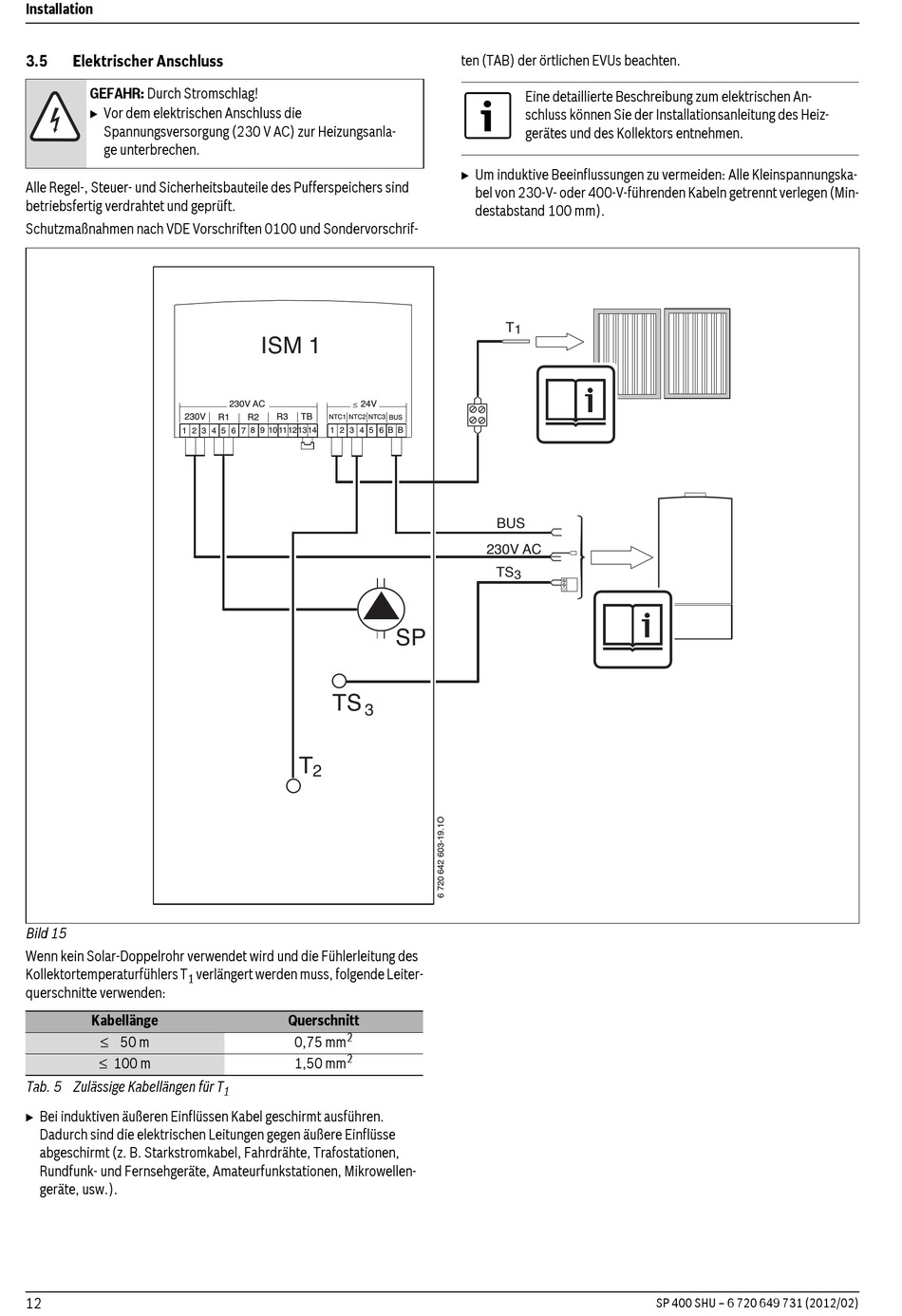

Bild 15
Wenn kein Solar-Doppelrohr verwendet wird und die Fühlerleitung des
Kollektortemperaturfühlers T verlängert werden muss, folgende Leiter-
1
querschnitte verwenden:
Kabellänge
≤ 50 m
≤ 100 m
Tab. 5 Zulässige Kabellängen für T
B Bei induktiven äußeren Einflüssen Kabel geschirmt ausführen.
Dadurch sind die elektrischen Leitungen gegen äußere Einflüsse
abgeschirmt (z. B. Starkstromkabel, Fahrdrähte, Trafostationen,
Rundfunk- und Fernsehgeräte, Amateurfunkstationen, Mikrowellen-
geräte, usw.).
12
ISM 1
230V AC 24V
R1 R2 R3 TB
NTC1 NTC2 NTC3
BUS
1 2 3 4 5 6 B B
TS
3
T
2
Querschnitt
2
0,75 mm
2
1,50 mm
1
ten (TAB) der örtlichen EVUs beachten.
Eine detaillierte Beschreibung zum elektrischen An-
schluss können Sie der Installationsanleitung des Heiz-
gerätes und des Kollektors entnehmen.
B Um induktive Beeinflussungen zu vermeiden: Alle Kleinspannungska-
bel von 230-V- oder 400-V-führenden Kabeln getrennt verlegen (Min-
destabstand 100 mm).
T
1
BUS
230V AC
TS
3
SP
