5 | Elektrischer Anschluss
5
Elektrischer Anschluss
GEFAHR!
INFO!
5.1 Hinweise für Schalt- und Schutzeinrichtungen
Führen Sie alle Schutzeinrichtungen, Schalt- und Überwachungsgeräte gemäß den örtlichen Sicher-
heitsbestimmungen und gängigen Vorschriften (z.B. VDE) und Bestimmungen sowie gemäß den Her-
stellerangaben aus. Motorschutzschalter sind erforderlich! Legen Sie bei der Dimensionierung der
Motorschütze, Zuleitungen, Sicherungen und Motorschutzschaltern den maximalen Betriebsstrom
zugrunde (siehe Typschild). Als Kurzschlussauslösestrom stellen Sie den max. 7-fachen zulässigen
Betriebsstrom laut Verdichter-Typschild ein.

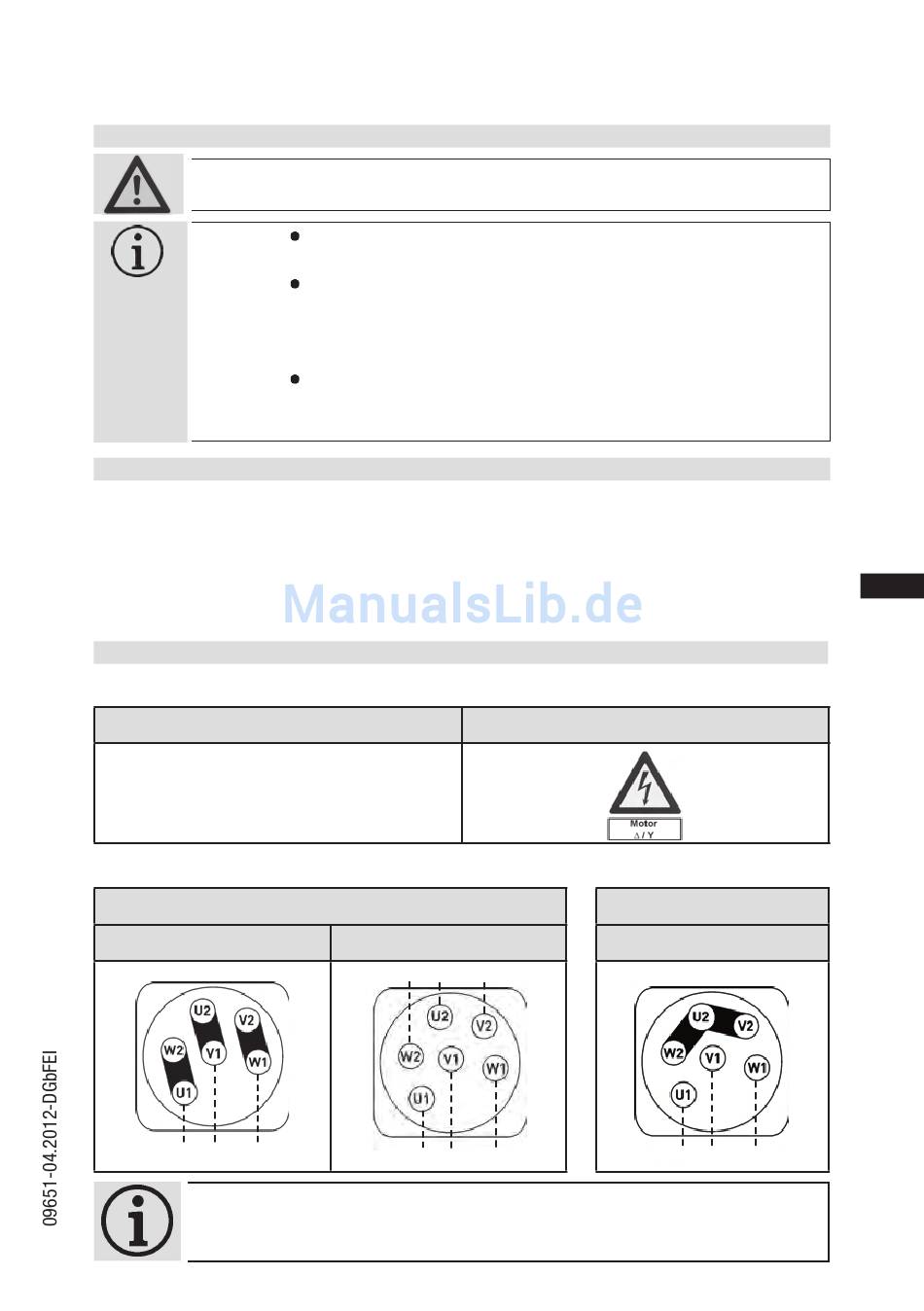

5.2 Anschluss des Antriebsmotors
Der Verdichter ist mit einem Motor für Stern-Dreieck-Schaltung ausgeführt.
Bezeichnung auf dem Typschild
∆ / Y
Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel:
Direktstart
L1 L2
L3
INFO!
Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei
spannungslosem Zustand der elektrischen Anlage aus!
Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite
Klemmenkasten) an.
Verwenden Sie für Kabeldurchführungen am Klemmenkasten passende
Kabelverschraubungen in richtiger Schutzartausführung (s.Typschild).
Setzen Sie Zugentlastungen ein und vermeiden Sie Scheuerstellen an
Kabeln.
Vergleichen Sie Spannungs- und Frequenzangaben mit den Daten
des Stromnetzes.
Schließen Sie den Motor nur bei Übereinstimmung an.
230 V ∆
Stern-Dreieck-Start
L1 L2
L1 L2
Die gezeigten Anschlussbeispiele beziehen sich auf die Standard-
version. Bei Sonderspannungen gelten die im Klemmenkasten an-
gebrachten Anweisungen.
Aufkleber auf Klemmenkasten
L3
L3
400 V Y
L3
L1 L2
nur Direktstart
L1 L2
L3
96027-11.06-DGbF
D
GB
F
E
13
