- Seite 1 GEA Bock HA44e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 3 GEA Bock HA44e Montageanleitung 96418-10.2017-D Originalanleitung HA44e/475-4 HAX44e/475-4 HA44e/565-4 HAX44e/565-4 HA44e/665-4 HAX44e/665-4...
-
Seite 4: Zu Dieser Anleitung
Lesen Sie vor der Montage und dem Gebrauch des Verdichters diese Anleitung, um Mißverständ- nisse und Beschädigungen zu vermeiden. Fehlerhafte Montage und Gebrauch des Verdichters kann zu schweren Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7 72636 Frickenhausen Deutschland... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse 4.8 Saugleitungs-Filter Elektrischer Anschluss 5.1 Hinweise für Schalt- und Schutzeinrichtungen 5.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart 5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.5 Prinzipschaltplan für Stern-Dreieck-Anlauf mit Sondermotor 5.6 Elektronisches Auslösegerät INT69 G 5.7 Anschluss Auslösegerät INT69 G... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
WARNUNG Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 2014/68/EU - Druckgeräterichtlinie -). Die Inbetriebnahme ist nur zulässig, wenn die Verdichter gemäß dieser Montageanleitung eingebaut wurden und die Gesamtanlage, in die sie integriert sind, den gesetzlichen Vorschriften entsprechend geprüft und abgenommen wurden. -
Seite 8: Produktbeschreibung

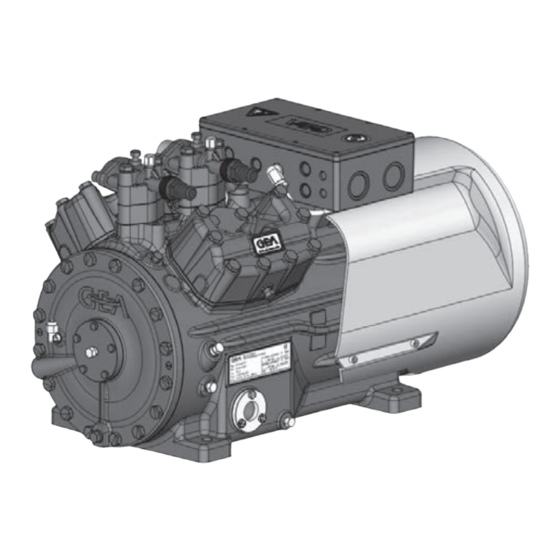

2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Antriebsmotor am Verdichtergehäuse angeflanscht. • Speziell für die Tiefkühlung mit luftgekühltem Motor und Direktansaugung am Zylinder. Klemmkasten Druckab- Transportöse sperrventil Zylinder- Ventilplatte deckel Ölpumpe Typschild Ölschauglas Abb. 1 Saugab- sperrventil Luftleithaube mit Ventilator Triebwerksteil Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 10. -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) HA44e/665-4 57,7 AZ12345A001 19,7 A 69,2 101 A 174 A IP44 SE 55 Abb. 3 Typbezeichnung Spannung, Schaltung, Frequenz 50 Hz Maschinennummer Nenndrehzahl maximaler Betriebsstrom Hubvolumen Anlaufstrom (Rotor blockiert) Spannung, Schaltung, Frequenz 60 Hz Y: Teilwicklung 1 10 Nenndrehzahl YY: Teilwicklungen 1 und 2 11 Hubvolumen ND (LP): max. zulässiger Überdruck 12 Werkseitig eingefüllte Ölsorte Niederdruckseite... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R404A/R507 FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. HAX44e/665-4). INFO Zur Nachfüllung empfehlen wir die o.a. Ölsorten. Alternativen: siehe Schmierstofftabelle, Kapitel 7.5 ACHTUNG Der Ölstand muss im sicht- max. baren Bereich des Schau- 1,6 Ltr. - Seite 11 3 | Einsatzbereiche R404A/R507 Abb. 5 Abb. 6 Uneingeschränkter Verdampfungstemperatur (°C) Anwendungsbereich Verflüssigungstemperatur (°C) Reduzierte Sauggasüberhitzung (K) Sauggastemperatur Sauggastemperatur (°C) Auslegung für andere Max. zulässiger Überdruck (LP/HP) : 19/28 bar Bereiche auf Anfrage LP = Niederdruck HP = Hochdruck...
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung... -
Seite 13: Rohranschlüsse
4 | Montage Verdichter 4.3 Rohranschlüsse ACHTUNG Beschädigungen möglich. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern. Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und parallel zur Antriebswelle verlegen. stabiler Festpunkt möglichst Abb. 8 kurz 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. -
Seite 15: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.7 Funktionsweise der absperrbaren Serviceanschlüsse Anschluss nicht Serviceanschluss absperrbar geschlossen Rohranschluss Anschluss Spindel gesperrt Abb. 11 Verdichter Öffnen des Absperrventils: Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service-Anschluss geschlossen. Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen. Anschluss nicht Serviceanschluss absperrbar geöffnet Rohranschluss Anschluss Spindel offen... -
Seite 16: Hinweise Für Schalt- Und Schutzeinrichtungen
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite Klemmenkasten) an. -
Seite 17: Elektrischer Anschluss
5 | Elektrischer Anschluss 5.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten Y/YY Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 50% und Teilwicklung 2 = 50%. Diese Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf ca. 50% des Wertes beim Direktstart. -
Seite 18: Prinzipschaltplan Für Teilwicklungsanlauf Mit Serienmotor
5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor FC1.1 FC1.2 FC1.1 I> I> I> I> I> I> I> I> I> FC1.1 FC1.1 FC1.2 FC1.2 FC1.2 I> I> I> L3 N PE L3 N PE ˜ Y/YY B1 B2 B1 B2 INT69G INT69 Anschlußkasten Verdichter Anschlußkasten Verdichter Abb. - Seite 19 L1.1 L2.1 L3.1 L1.2 P> ˜ Θ Θ Θ DELTA- P II 6.1.8 Sicherung Steuerstromkreis 6.2.8 Lüftermotor INT69 G Elektronisches Auslösegerät INT69 G 6.4.8 Zeitrelais für Schützumschaltung 6.5.8 Hauptschalter 7.0.8 Netzschütz (Teilwicklung 1) PW INT69 HA44 Netzschütz (Teilwicklung 2) BOCK COMPRESSORS Schalter Steuerspannung...
- Seite 20 5 | Elektrischer Anschluss Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen: 400 V Direktstart YY Teilwicklungsstart Y/YY Direktstart YY Teilwicklungsstart Y/YY ACHTUNG Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor- schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1 muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung 2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer des Motors beeinträchtigen.
-
Seite 21: Sondermotor: Ausführung Für Direkt- Oder Stern-Dreieck-Anlauf
5 | Elektrischer Anschluss 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnet-... -
Seite 22: Prinzipschaltplan Für Stern-Dreieck-Anlauf Mit Sondermotor
5.5 Prinzipschaltplan für Stern-Dreieck-Anlauf mit Sondermotor FC1.1 I> I> I> FC1.1 FC1.2 FC1.2 I> I> I> L3 N PE ˜ B1 B2 INT69G Anschlußkasten Verdichter Abb. 14 Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzhtermostat (PTC-Fühler) Freigabeschalter (Thermostat) DELTA PII Öldifferenzdrucksensor DELTA-P II (Zubehör) Datum 20.02.2009 Bearb. bauknecht Ölsumpfheizung Gepr. 19.06.2017 Verdichtermotor Οnderung... - Seite 23 L1.1 L2.1 L3.1 L1.2 P> ˜ Θ Θ Θ DELTA- P II 2.1.5 2.1.8 2.1.8 2.1.7 Sicherung Steuerstromkreis 2.2.8 2.2.8 2.2.5 Lüftermotor 6.a.8 6.a.8 2.2.7 INT69 G Elektronisches Auslösegerät INT69 G 6.a.7 14 2.5 Zeitrelais für Schützumschaltung Hauptschalter Netzschütz D/S INT69 HA44 neu Δ-Schütz BOCK COMPRESSORS Y-Schütz Schalter Steuerspannung...
-
Seite 24: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.6 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 25: Funktionsprüfung Des Auslösegerätes Int69 G
5 | Elektrischer Anschluss 5.8 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen 11-12 Abb. -
Seite 26: Ölsumpfheizung (Zubehör)
5 | Elektrischer Anschluss 5.9 Ölsumpfheizung (Zubehör) Während des Verdichterstillstands diffundiert in Abhängigkeit von Druck und Umgebungstemperatur Kältemittel in das Schmieröl des Verdichters. Die Schmierfähigkeit des Öls wird dadurch herab- gesetzt. Beim Anfahren des Verdichters dampft durch die Druckabsenkung das im Öl enthaltene Kältemittel aus. Die Folgen können Ölaufschäumen und Ölabwanderung sein, die unter Umständen zu Ölschlägen führen können. Betriebsweise: Die Ölsumpfheizung ist beim Stillstand des Verdichters in Betrieb. Startet der Verdichter, wird die Ölsumpfheizung abgeschaltet. Anschluss: Die Ölsumpfheizung über einen Hilfskontakt (oder parallel geschalteten Hilfsschütz) des Anschlussschema für Ölsumpfheizung Verdichterschützes an einen getrennten Strompfad anschließen. Connection diagramm for oil sump heater Elektrische Daten: 230 V - 1 - 50/60 Hz, 160 W. -
Seite 27: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. Sofern die gesamte Anlage einer Druck- festigkeitsprüfung unterzogen wird, soll diese gemäß EN 378-2 oder einer entsprechenden Sicher- heitsnorm ohne Einbezug des Verdichters durchgeführt werden. -
Seite 28: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische grundsätzlich nur flüssig in die Kälteanlage befüllt werden. Befüllen Sie nicht flüssig über das Saugabsperrventil am Verdichter. Beimischen von Additiven in das Öl und das Kältemittel ist nicht zulässig. -
Seite 29: Vermeiden Von Flüssigkeitsschlägen
6 | Inbetriebnahme 6.7 Vermeiden von Flüssigkeitsschlägen ACHTUNG Flüssigkeitsschläge können zu Schäden am Verdichter führen sowie Kältemittelaustritt verursachen. Beachten Sie zur Vermeidung von Flüssigkeitsschlägen: Die komplette Kälteanlagenauslegung muß fachgerecht ausgeführt sein. Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Ver- dampfer und Expansionsventil). Die Sauggasüberhitzung am Verdichtereingang soll min. 7 - 10 K betragen. (Prüfen Sie hierzu die Einstellung des Expansionsventils). -
Seite 30: Wartung
Jährliche Kontrollen: Ölstand, Dichtheit, Laufgeräusche, Drücke, Temperaturen, Funktion der Zusatzeinrichtungen wie Ölsumpfheizung, Druckschalter. 7.3 Ersatzteilempfehlung HA44e / ... 475-4 565-4 665-4 Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 81598 BS Ventilplatte 81703 81704 BS Ölpumpe 80950 BS Ölsumpfheizung 230 V ~ 81252 Verwenden Sie nur Original GEA Ersatzteile! -
Seite 31: Zubehör
7.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel GEA Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 Fuchs Reniso Triton SE 55 Sunoco Suniso SL 46 (z.B. R404A/R507) -
Seite 32: Zubehör
8| Zubehör 8.1 Leistungsregulierung ACHTUNG Bei ab Werk montiertem Leistungsregler muss dieser nachträglich vom Kunden im Klemmkasten oder Schaltschrank angeschlossen werden. LR 1 Abb. 20 Auslieferungszustand 1 (ab Werk): Abb. 19 Zylinderdeckel vorbereitet für Leistungsregler. Abb. 21 Abb. 22 Auslieferungszustand 2 (ab Werk): Vor der Inbetriebnahme muss der Blindflansch Leistungsregler im Klemmkasten oder Schalt- samt Schrauben entfernt und durch den neuen schrank anschließen. - Seite 33 Elektrische Ansteuerung des Magnetventils: Stromlos geöffnet, (entspricht 100 % Verdichterleistung). Zubehörteile sind bei entsprechender Bestellung werkseitig bereits vormontiert. Eine Nachrüstung ist unter Beachtung der den Bausätzen beigelegten Sicherheitshinweisen und Reparaturanleitungen möglich. Weitere Informationen zu Einsatz, Betrieb, Wartung und Instandhaltung der Baugruppen ent- nehmen Sie den Druckschriften oder finden sie im Internet unter www.gea.com. Für den Leistungsregler ist ein Trittschutz als Zubehör erhältlich, Artikelnr. 81449. Abb. 23...
-
Seite 34: Technische Daten
9| Technische Daten Ölfüllung Gewicht 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW PW = Part Winding Wicklungsverhältnis : 50% / 50% Zylinderzahl... -
Seite 35: Maße Und Anschlüsse
Weitergabe sowie Vervielfältigung dieses Dokuments, Weitergabe sowie Vervielfältigung dieses Dokuments, handlungen verpflichten zu Schadenersatz. Alle GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Freigabe / A Änd.-Nr. / Mod-No. Datum / Date Bearb. / Edited Geprüft / Appr. -
Seite 36: Einbauerklärung
11 | Einbauerklärung EINBAUERKLÄRUNG für den Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HA44e den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... -
Seite 37: Service
12 | Service Sehr geehrter Kunde, GEA-Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com Ihre GEA Bock GmbH Benzstraße 7... - Seite 38 Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX ®...
