Produkteinführung: Display 01/03
No. 2412
Product Information Manual

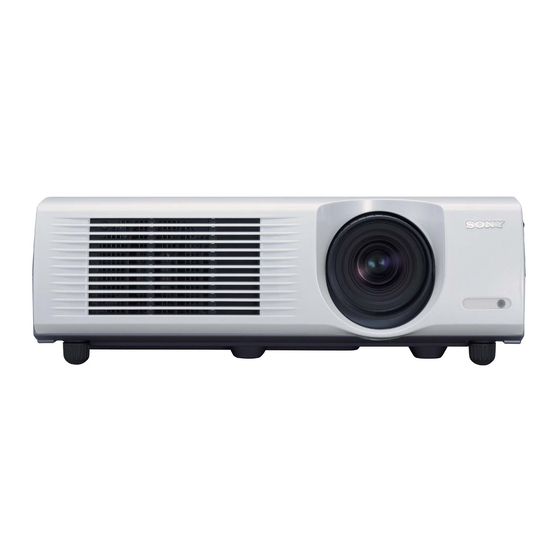

Sony Desktop LCD-Projektor
VPL-PX35

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VPL-PX35

Inhaltszusammenfassung für Sony VPL-PX35

  • Seite 1 Produkteinführung: Display 01/03 No. 2412 Product Information Manual Sony Desktop LCD-Projektor VPL-PX35...
  • Seite 2 Produkteinführung: Display 01/03 EINLEITUNG Der VPL-PX35 erweitert das Line up der Sony PX-Serie im Bereich der Installations- und portablen Datenprojektoren. Als Installationsmodell entwickelt, positioniert er sich zwischen VPL-PX40 und VPL-PX11. Mit einer Lichtleistung von 2600 ANSI-Lumen verfügt er im über die gleiche Installationsflexibilität und Netzwerk-Steuerungsfunktion wie der VPL-PX40 (3500 ANSI-Lumen).

  • Seite 3: Optionales Zubehör

    Produkteinführung: Display 01/03 • Point Of Information (POI) / Point of Sales (POS) * *) Da der VPL-PX35 nicht speziell für Applikationen, die einen 24 Stundenbetrieb erfordern, konzipiert ist, ist es empfehlenswert die erforderlichen Wartungen durch einen optionalen Wartungsvertrag abzudecken.

  • Seite 4: Verkaufsargumente

    (integrierte LAN-Schnittstelle) erfolgen. Sicherheitsfunktion Der VPL-PX35 kann über ein Passwort geschützt werden. Ist diese Funktion aktiviert kann der Projektor nach der Trennung von der Netzspannung nur durch Eingabe des Passwortes erneut aktiviert werden. Dies kann als wirksamer Diebstahlschutz eingesetzt werden.

  • Seite 5: Optische Einheit Im L-Design

    2000 Stunden bei einer Restlichtleistung von mehr als 50%. Optische Einheit im L-Design Dem VPL-PX40 folgend ist der VPL-PX35 mit einer optischen Einheit im L-Design ausgestattet. Bei diesem Design ist die Lampe um 90 Grad versetzt zum Objektiv eingesetzt. Dadurch kann der Projektor in Längsrichtung in jedem beliebigen Neigungswinkel eingesetzt werden.
  • Seite 6 Menü einstellbar. Diese Funktion arbeitet grundsätzlich ähnlich wie die Schärfeeinstellung eines Fernsehgerätes. Vollständige digitale Signalverarbeitung Der VPL-PX35 ist mit digitalen LCD-Treiberschaltungen ausgestattet. Wenn das Eingangssignal über den DVI-Anschluss zugeführt wird, erfolgt die gesamte Signalverarbeitung in digitaler Form. Die Darstellung findet mit höchster Präzision statt.

  • Seite 7: Optionale Objektive

    Der eingestellte Wert wird automatisch gespeichert. Direct Power ON Der VPL-PX35 verfügt über eine integrierte Direct Power On Funktion. Ist diese Funktion aktiv, so geht der Projektor in Betrieb sobald die Netzspannung angelegt wird. Dadurch ist es möglich, den Projektor durch Ein-/Ausschalten der Netzspannung an- und auszuschalten.

  • Seite 8: Einfache Wartung

    1500 Stunden. Andere Merkmale Sicherheits-Funktion (Password Kontrolle) Der VPL-PX35 ist mit einer Sicherheits-Funktion wie der VPL-PX40 ausgestattet. Über die Pfeil-Tasten, die ENTER-Taste und die MENU-Taste kann ein 4-stelliges Passwort eingegeben werden. Die Sicherheits-Funktion wird über das ON Screen Menü aktiviert.

  • Seite 9: Infrarot Fernbedienung Mit Laserpointer

    Eingangsumschaltung genutzt werden. Smart APA Eine Sony eigene Technologien ist die APA-Funktion. Zur Gewährleistung der bestmöglichen Bildqualität optimiert die APA-Funktion (Auto Pixel Alignment) automatisch alle Einstellparameter, wie z. B. horizontale und vertikale Bildlage, horizontale Bildgröße und die Punktphase. Sie wird entweder manuell oder automatisch beim Wechsel des Eingangssignals aktiviert.

  • Seite 10: Integrierter Tragegriff

    VPL-PX35 Desktop LCD-Projektor Produkteinführung: Display 01/03 Integrierter Tragegriff Obwohl der VPL-PX35 in erster Linie ein Installationsprojektor ist, kann er aufgrund seines geringen Gewichtes leicht transportiert werden und deshalb auch als portabler Projektor eingesetzt werden. Der integrierte Tragegriff bietet hierbei hilfreichen Support.

  • Seite 11: Spezifikationen

    15 kHz Komponenten 50/60 Hz, FBAS, Y/C Progressiv Progressiv Komponenten 50/60Hz, DTV (480/60p, 575/50p, 720/60p, 720/50p, 1080/60i, 1080/50I, 1080/24PsF*) *) bei der Darstellung von 1080/24PsF Signalen mit VPL-PX35 wird nicht die volle Bildqualität erreicht, da die Panelauflösung nicht ausreichend ist GENERELL Gehäusefarbe Weiß...
  • Seite 12 Ethernet Anschluss RJ-45: 10BASE-T/100 BASE-TX Laser (Fernbedienung) Laser Typklasse 2, Wellenlänge 645nm, Ausgangsleistung 1mW UL, cUL, DHHS, DNHW, FCC class A, IC class A, NEMKO, CE (LVD, EMC), C-Tick, CCIB, Sicherheitszertifikate VCCI class B, JEITA, © Sony Business Europe (CH)
  • Seite 13 1 Netzkabel Landesspezifisches Netzkabel 1x Bedienugs- Bedienungsanleitung, anleitungen Installationsanleitung für Händler Objektivkappe mitgeliefert MODELL VPL-PX35 Optionales Lampe LMP-P260 Zubehör Decken- PSS-610 halterung Tragtasche PXSERIE-SOFTCASE Optionale VPLL-FM22 (Weitwinkel-Festbrennweitenobjektiv mit 0 Grad optischer Achse) Objektive VPLL-ZM102 (Tele-Zoomobjektiv) © Sony Business Europe (CH)
  • Seite 14 Luftfilter Luftzirkulation Die Luftzirkulation des VPL-PX35 ist so ausgelegt, dass eine Kombination von guter Kühlung und geringer Geräuschentwicklung gewährleistet ist. Zusätzlich sorgen die Luftaustrittsöffnungen auf der Vorderseite des Projektors dafür, dass die Geräusche vornehmlich an der Vorderseite des Projektors hörbar sind.

  • Seite 15: Anschluss- & Bedienfeld

    VPL-PX35 Desktop LCD-Projektor Produkteinführung: Display 01/03 Hauptlufteintritt (durch Luftfilter) Luftaustritt Lufteintritt Anschluss- & Bedienfeld © Sony Business Europe (CH)

  • Seite 16: Led-Indikatoren

    Lufteintritt blockiert oder der Luftfilter verschmutzt. LAMP/COVER Ein interner elektrischer Fehler ist aufgetreten, kontaktieren Beide an TEMP/FAN Sie die nächste Sony Servicestelle IR-Fernbedienung 1 – Power On/Off 2 – Picture- und Audio-Mute 3 – Input-Taste (toggle) 4 – Digitale Trapezkorrektur-Taste 5 –...

  • Seite 17: Anschluss Eines Computers

    Anschluss eines Computers VPL-PX35 DVI-Kabel (nicht mitgeliefert) USB-Kabel (mitgeliefert) Computer (Verbindung zur Verwendung der Mausfunktion) Stereo-Audiokabel (nicht mitgeliefert) Monitorkabel HD15pol. männlich/männlich (mitgeliefert) Anschluss einer Videosignalquelle VPL-PX35 Stereo-Audiokabel (nicht mitgeliefert) Video-/S-Videokabel (nicht mitgeliefert) Videorekorder oder DVD-Player © Sony Business Europe (CH)

  • Seite 18: Voreingestellte Signale

    S auf G 16:9 720/60p 45,000 60,000 RGB/YcbCr S auf G 16:9 720/50p 37,500 50,000 RGB/YcbCr S auf G 16:9 540/60p 33,750 60,000 RGB/YcbCr S aufG 16:9 1400 x 1050 SXGA+ 63,981 60,020 RGB 16:9 © Sony Business Europe (CH)

  • Seite 19: Anmerkung Zu Den Preset-Daten

    Wenn dem Projektor ein nicht in der Liste aufgeführtes Eingangssignal angelegt wird, ist es möglich, dass die Darstellung nicht korrekt erfolgt. Für den Fall, dass das Eingangssignal nicht dem Bildseitenverhältnis von 4:3 entspricht werden die unbenutzten Bereiche schwarz dargestellt. © Sony Business Europe (CH)

  • Seite 20: Tischprojektion Mit Standardobjektiv

    (minimum) = (( SS x 37.138 / 0.98268) – 54.422)) x 1.025 a (maximum) = ((SS x 48.889 / 0.98268) – 53.731) x 0.975 b = x-(SS / 0.98268 x 7.488) c = x-(SS / 0.98268 x 7.488 +87.2) © Sony Business Europe (CH)

  • Seite 21: Mit Vpll-Zm102 (Tele-Zoomobjektiv)

    1500 1870 2240 2790 3710 5560 x-79,9 SS: Bilddiagonale in Zoll a (minimum) = (( SS x 18,134 / 0,98268) – 52,408) x 1,0+74,9 c=x-79,9 *) Objektiv muss mit 0 Grad optischer Achse montiert werden. © Sony Business Europe (CH)
  • Seite 22 VPL-PX35 Desktop LCD-Projektor Produkteinführung: Display 01/03 ABMESSUNGEN © Sony Business Europe (CH)
  • Seite 23 VPL-PX35 Desktop LCD-Projektor Produkteinführung: Display 01/03 © Sony Business Europe (CH)
