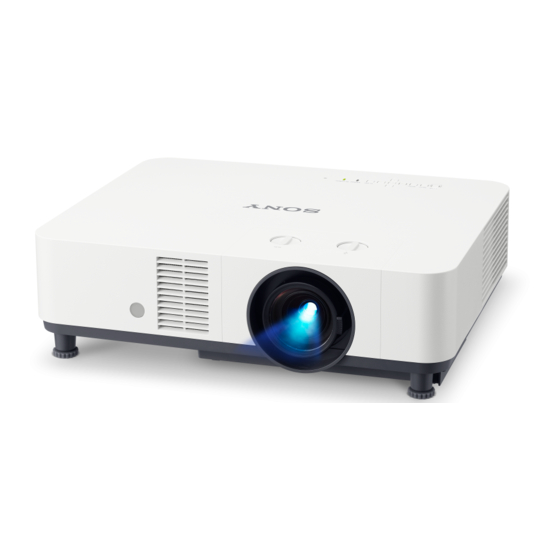

Sony VPL-PHZ61 Anleitung
Vorschau ausblenden
Andere Handbücher für VPL-PHZ61:
- Hilfe (226 Seiten) ,
- Installationsanleitung (155 Seiten)
Werbung
Quicklinks
Zu dieser Anleitung
In dieser Installationsanleitung werden die Sicherheitsmaßnahmen zum Gebrauch dieses Geräts sowie
die Installation des Geräts und die Anfangskonfiguration erläutert.
Schritt 1
Schritt 2
Schritt 3
Mitgelieferte Dokumentation
Installationsanleitung (dieses Dokument)
Erläutert die Sicherheitsmaßnahmen, die Installationsmethode und die
Anfangskonfiguration dieses Geräts.
Hilfe (Bedienungsanleitung im Internet)
Erläutert detailliert die Funktionen des Geräts und seinen Gebrauch. Sie können
die Hilfe auf einem Smartphone oder Computer anzeigen.
https://rd1.sony.net/help/vpl/phz51/de/
104
DE
Vorbereitungen .......................................................Seite 113
Anschließen .............................................................Seite 115
Projizieren............................................................... Seite 118
Anzeigen ................................................................................................. Seite 121
Wartung...................................................................................................Seite 123
Hinweise zum Installieren der Deckenhalterung ...................................Seite 126
Abmessungen .........................................................................................Seite 127
Werbung
Verwandte Anleitungen für Sony VPL-PHZ61
Inhaltszusammenfassung für Sony VPL-PHZ61
- Seite 1 Abmessungen ..................Seite 127 Mitgelieferte Dokumentation Installationsanleitung (dieses Dokument) Erläutert die Sicherheitsmaßnahmen, die Installationsmethode und die Anfangskonfiguration dieses Geräts. Hilfe (Bedienungsanleitung im Internet) Erläutert detailliert die Funktionen des Geräts und seinen Gebrauch. Sie können die Hilfe auf einem Smartphone oder Computer anzeigen. https://rd1.sony.net/help/vpl/phz51/de/...
- Seite 2 Deutsch VORSICHT Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und Aus Sicherheitsgründen nicht mit einem bewahren Sie es zum späteren Nachschlagen auf. Peripheriegerät-Anschluss verbinden, der zu starke Spannung für die nachstehende Buchse Verwenden Sie das Produkt ausschließlich zu den haben könnte: in dieser Anleitung beschriebenen Zwecken.
- Seite 3 – Falls sich das Batteriefach nicht sicher schließen Position der Aufkleber lässt, verwenden Sie das Produkt nicht weiter, und halten Sie es von Kindern fern. – Falls die Gefahr besteht, dass Batterien RG-LABEL verschluckt wurden oder anderweitig in den Körper gelangt sein könnten, wenden Sie sich sofort an einen Arzt.
- Seite 4 Sony-Personal. Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen, ziehen Sie das Netzkabel ab, Laseremissionsschnittstelle und lassen Sie das Gerät von qualifiziertes Sony- Personal überprüfen, bevor Sie es wieder benutzen. Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose.
- Seite 5 Stellen Sie das Gerät in einem ausreichenden Abstand von Wänden oder Gegenständen auf (seite 109). Für Händler Wenn der Projektor an der Decke montiert wird, muss zur Installation eine Sony-Halterung oder eine gleichwertige, empfohlene Vorrichtung verwendet werden. Sorgen Sie bei Deckenmontage für eine ...
- Seite 6 Vermeiden Sie die Installation des Geräts in sehr Info zur Installation staubiger oder extrem rauchiger Umgebung. Anderenfalls setzt sich der Luftfilter zu, was zu Halten Sie bei der Installation die Abstände einer Funktionsstörung oder Beschädigung des zwischen Wänden usw. und dem Gerät gemäß Geräts führen kann.
- Seite 7 Händen. stellt keine Fehlfunktion dar. Sie sollten sich aber Hinweise zur Reinigung der Objektivoberfläche: an qualifiziertes Sony-Personal wenden, wenn es Wischen Sie das Objektiv vorsichtig mit einem zu ungewöhnlichen Geräuschen kommt. weichen Tuch ab, wie z. B. mit einem Glasreinigungstuch.
- Seite 8 Geräte verwenden. Konsultieren Sie Ihren Arzt vor der Benutzung dieses Produkts, falls Sie ein solches medizinisches Gerät verwenden. Hinweise zur Sicherheit SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND...
- Seite 9 Hinweise Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH...
- Seite 10 Vorbereitungen Schritt 1 Überprüfen des mitgelieferten Zubehörs Entfernen des Schutzpolsters der Linse Fernbedienung (RM-PJ8) (1) Entfernen Sie unbedingt das Schutzpolster der Lithiumbatterie (CR2025) (1) Linse, bevor Sie das Gerät in Betrieb nehmen. Die Batterie ist bereits eingelegt. Bevor Sie die Wenn Sie den Projektor transportieren, stellen Sie Fernbedienung benutzen, entfernen Sie die die Linsenverschiebung auf die Mitte ein und...
- Seite 11 Anbringen des Lichtschutzes Bei erheblicher H-Objektivverschiebung kann schwaches Licht außerhalb des effektiven Bereichs der Projektionsfläche zu sehen sein. Wenn dies stört, bringen Sie den Lichtschutz an. Schalten Sie den Projektor nach dem Einstellen von Projektionsposition, Zoom und Fokus aus und bringen Sie den Lichtschutz am Objektiv des Projektors an.
- Seite 12 Anschließen Schritt 2 Hinweise Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. Verwenden Sie für jede Verbindung die korrekten Kabel. Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels immer am Stecker, nicht am Kabel selbst.
- Seite 13 Hinweise zum Anschließen dieses Geräts an den HDBaseT-Sender Beauftragen Sie einen Fachmann oder Sony-Händler, den Anschluss vorzunehmen. Wenn der Anschluss nicht korrekt ausgeführt wird, wirkt sich dies auf die Übertragungseigenschaften des Kabels aus und führt zu Bildstörungen oder instabilen Bildern.
- Seite 14 Bei Betriebs- oder Funktionsproblemen aufgrund von Geräten anderer Hersteller kontaktieren Sie bitte den entsprechenden Hersteller. Anschließen an einen Computer/ein Videogerät Verbinden Sie den HDBaseT-Anschluss mit dem HDMI-Ausgang an einem Computer oder Videogerät. LAN-Kabel: STP-Kabel mit CAT5e oder höher (ohne Überkreuzung) (nicht mitgeliefert) HDBaseT-Sender HDMI-Kabel (nicht mitgeliefert) Informationen zu weiteren Anschlussmethoden...
- Seite 15 Projizieren Schritt 3 Stellen Sie den Installationsort ein. Ein-/Ausschalten des Projektors Wählen Sie mit der Taste oder die Option „Location“ aus und drücken Sie Stecken Sie das Netzkabel in eine dann die Taste ENTER. Netzsteckdose. Wählen Sie mit der Taste oder einen Installationsort aus und drücken Sie dann Schalten Sie den Projektor ein.
- Seite 16 Projizieren von Bildern Einstellen des projizierten Bildes Wie groß ein Bild projiziert wird, hängt vom Fokussieren des Bildes (Fokus) Objektiv bzw. vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsentfernung und Projektionsbildgrößen finden Sie unter „Projektionsentfernung“...
- Seite 17 Üben Sie keinen Druck auf die Oberseite des Projektors Einstellen der Position des Bildes aus, solange die vorderen Füße (einstellbar) ausgefahren sind. Andernfalls kann es zu Fehlfunktionen kommen. Anpassen der Neigung des Projektors über den Lens-Shift Drehen Sie den Lens-Shift-Regler H, um das Objektiv horizontal anzupassen, oder den Lens- Shift-Regler V, um das Objektiv vertikal anzupassen.
- Seite 18 Anzeigen Die Anzeige ON/STANDBY und die Anzeige WARNING an der Oberseite geben durch Leuchten bzw. Blinken Aufschluss über den Status des Projektors und weisen auf Funktionsstörungen hin. Wenn die Anzeigen rot blinken, beheben Sie das Problem wie in „Warnanzeigen und Abhilfemaßnahmen“ beschrieben (Seite 122).
- Seite 19 Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal von Sony. Sollte ein Problem auftreten oder eine Fehlermeldung angezeigt werden, schlagen Sie unter „Liste der Meldungen“...
- Seite 20 Schieben Sie die Luftfilterabdeckung zum Wartung Abnehmen zur Seite hin. Wenn sich an der Stelle, an der die Luftfilterabdeckung abgenommen wurde, noch Staub befindet, saugen Sie diesen mit Reinigen der äußeren Abdeckung/des einem Staubsauger ab. Luftfilters am Projektor Luftfilterabdeckung Reinigen Sie regelmäßig den Luftfilter und die Lüftungsöffnungen (Auslass/Einlass).
- Seite 21 Bringen Sie die Luftfilterabdeckung am Hinweise Projektor an. Saugen Sie den Staub nicht von der Rückseite (also Drücken Sie ihn vollständig hinein, sodass der Seite mit Zugstift) des Luftfilters her ab. keine Lücke zwischen der Luftfilterabdeckung Andernfalls kann der Filter verstopfen. ...
- Seite 22 Bringen Sie den neuen Luftfilter so an der Bringen Sie die Luftfilterabdeckung am Luftfilterabdeckung an, dass der Zugstift aus Projektor an. der Luftfilterabdeckung herausragt. Drücken Sie ihn vollständig hinein, sodass Bringen Sie den Luftfilter so an der keine Lücke zwischen der Luftfilterabdeckung Luftfilterabdeckung an, dass dazwischen und der äußeren Abdeckung des Projektors keine Lücke bleibt.
- Seite 23 Hinweise zum Installieren der Deckenhalterung Wenn Sie die Deckenhalterung eines beliebigen Typs wie in der Abbildung dargestellt am Gerät installieren, empfiehlt es sich, sie mit 4 Schrauben unter Berücksichtigung des Geräteschwerpunkts in einer stabilen Position zu befestigen. (3 Schrauben sind für die Befestigung mindestens erforderlich.) Es empfiehlt sich, die Deckenhalterung so zu installieren, dass sie die Luftfilterabdeckung nicht...
- Seite 24 Abmessungen Vorderseite Objektivmitte Montagefläche der Deckenhalterung Einheit: mm Seite Montagefläche der Deckenhalterung Einheit: mm Oberseite Objektivmitte Vorderkante des Objektivs Einheit: mm Abmessungen...
- Seite 25 Unterseite Objektivmitte Bohrungen für die Deckenhalterung (M4, Tiefe 20) Schwerpunkt 80,7 46,1 56,6 Einheit: mm * Spezifikationen der Deckenmontagebohrungen Gewindebuchse (M4) Schraubenbohrung Gerät a) Erforderliche Mindesteinschraublänge Einheit: mm b) Maximale Tiefe der Schraubenbohrungen Verwenden Sie unbedingt Schrauben, die länger sind als die Mindesteinschraublänge und kürzer als die maximale Tiefe der Schraubenbohrungen, wie in der Abbildung oben gezeigt.
