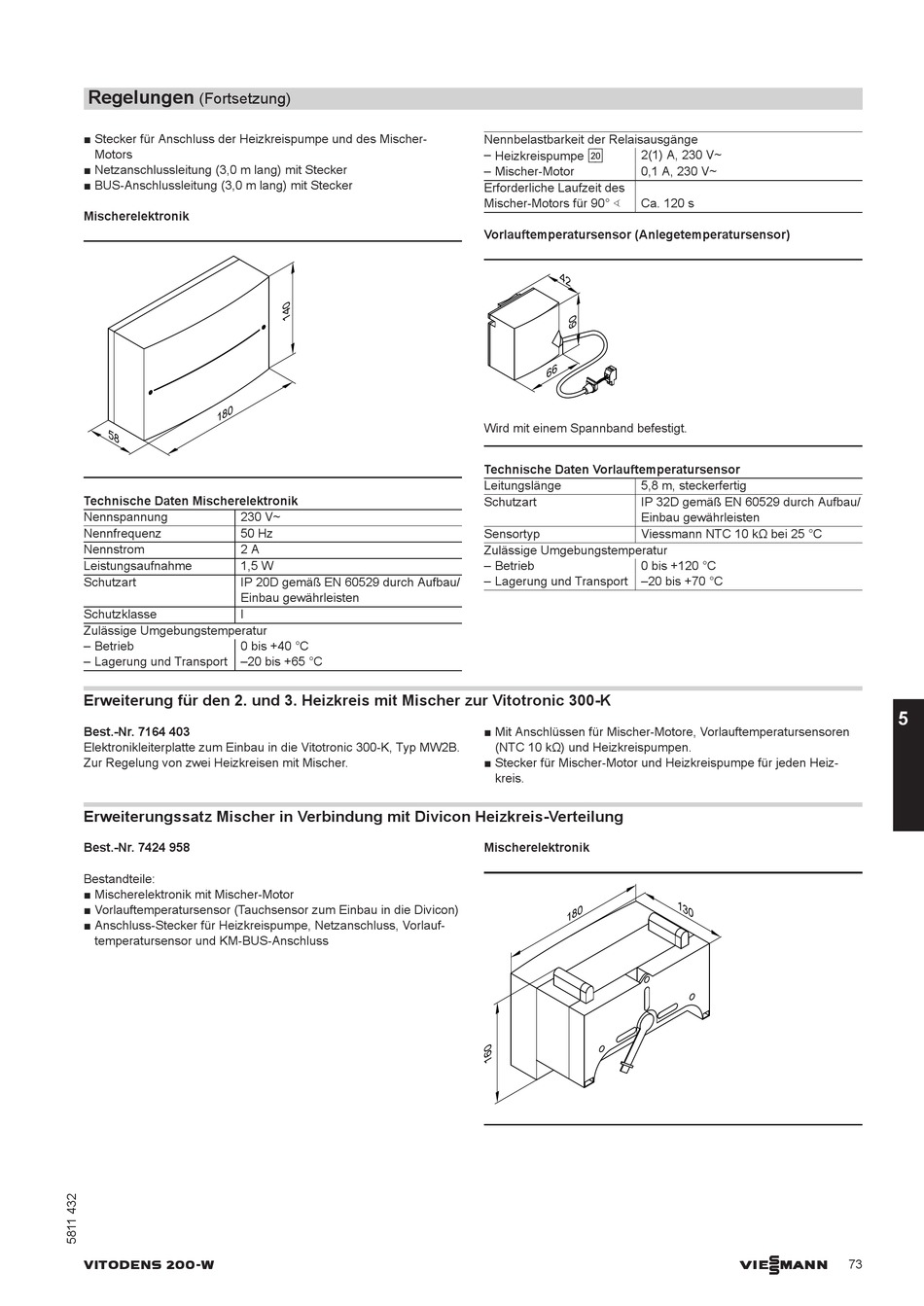

Regelungen
(Fortsetzung)
■ Stecker für Anschluss der Heizkreispumpe und des Mischer-
Motors
■ Netzanschlussleitung (3,0 m lang) mit Stecker
■ BUS-Anschlussleitung (3,0 m lang) mit Stecker
Mischerelektronik
0
1 8
5 8
Technische Daten Mischerelektronik
Nennspannung 230 V~
Nennfrequenz 50 Hz
Nennstrom 2 A
Leistungsaufnahme 1,5 W
Schutzart IP 20D gemäß EN 60529 durch Aufbau/
Einbau gewährleisten
Schutzklasse I
Zulässige Umgebungstemperatur
– Betrieb 0 bis +40 °C
– Lagerung und Transport –20 bis +65 °C
Erweiterung für den 2. und 3. Heizkreis mit Mischer zur Vitotronic 300-K
Best.-Nr. 7164 403
Elektronikleiterplatte zum Einbau in die Vitotronic 300-K, Typ MW2B.
Zur Regelung von zwei Heizkreisen mit Mischer.

Erweiterungssatz Mischer in Verbindung mit Divicon Heizkreis-Verteilung

Best.-Nr. 7424 958
Bestandteile:
■ Mischerelektronik mit Mischer-Motor
■ Vorlauftemperatursensor (Tauchsensor zum Einbau in die Divicon)
■ Anschluss-Stecker für Heizkreispumpe, Netzanschluss, Vorlauf-
temperatursensor und KM-BUS-Anschluss
VITODENS 200-W
Nennbelastbarkeit der Relaisausgänge
– Heizkreispumpe sÖ 2(1) A, 230 V~
– Mischer-Motor 0,1 A, 230 V~
Erforderliche Laufzeit des
Mischer-Motors für 90° ∢
Ca. 120 s
Vorlauftemperatursensor (Anlegetemperatursensor)
4 2
6 6
Wird mit einem Spannband befestigt.
Technische Daten Vorlauftemperatursensor
Leitungslänge 5,8 m, steckerfertig
Schutzart IP 32D gemäß EN 60529 durch Aufbau/
Einbau gewährleisten
Sensortyp Viessmann NTC 10 kΩ bei 25 °C
Zulässige Umgebungstemperatur
– Betrieb 0 bis +120 °C
– Lagerung und Transport –20 bis +70 °C
■ Mit Anschlüssen für Mischer-Motore, Vorlauftemperatursensoren
(NTC 10 kΩ) und Heizkreispumpen.
■ Stecker für Mischer-Motor und Heizkreispumpe für jeden Heiz-
kreis.
Mischerelektronik
0
1 8
1 3
0
