Planungshinweise
(Fortsetzung)

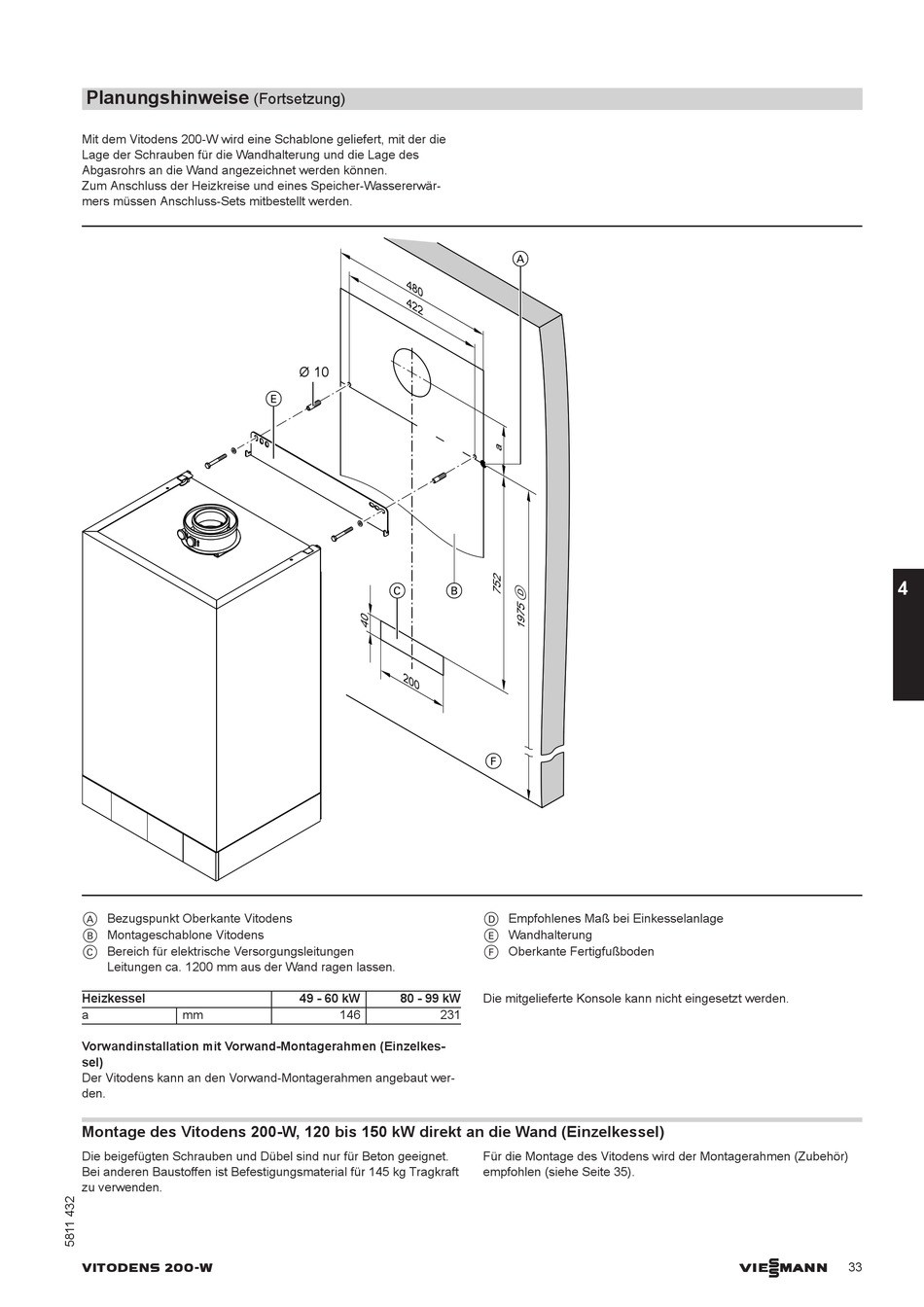

Mit dem Vitodens 200-W wird eine Schablone geliefert, mit der die
Lage der Schrauben für die Wandhalterung und die Lage des
Abgasrohrs an die Wand angezeichnet werden können.
Zum Anschluss der Heizkreise und eines Speicher-Wassererwär-
mers müssen Anschluss-Sets mitbestellt werden.
A Bezugspunkt Oberkante Vitodens
B Montageschablone Vitodens
C Bereich für elektrische Versorgungsleitungen
Leitungen ca. 1200 mm aus der Wand ragen lassen.
Heizkessel
a mm
Vorwandinstallation mit Vorwand-Montagerahmen (Einzelkes-
sel)
Der Vitodens kann an den Vorwand-Montagerahmen angebaut wer-
den.
Montage des Vitodens 200-W, 120 bis 150 kW direkt an die Wand (Einzelkessel)
Die beigefügten Schrauben und Dübel sind nur für Beton geeignet.
Bei anderen Baustoffen ist Befestigungsmaterial für 145 kg Tragkraft
zu verwenden.
VITODENS 200-W
4 8
0
4 2
2
Ø 10
E
C
2 0
0
49 - 60 kW 80 - 99 kW
146
A
B
F
D Empfohlenes Maß bei Einkesselanlage
E Wandhalterung
F Oberkante Fertigfußboden
Die mitgelieferte Konsole kann nicht eingesetzt werden.
231
Für die Montage des Vitodens wird der Montagerahmen (Zubehör)
empfohlen (siehe Seite 35).
