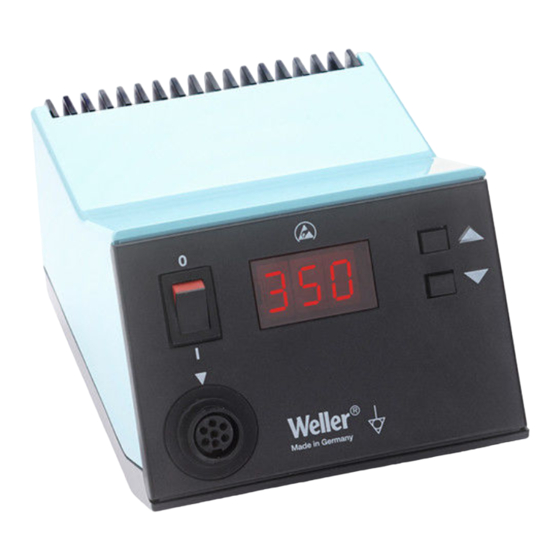

Weller WSD 81 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für WSD 81:
- Betriebsanleitung (66 Seiten) ,
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (72 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Weller
WSD 81 / WSL
Betriebsanleitung
D
Mode d'emploi
F
Gebruiksaanwijzing
NL
Istruzioni per l'uso
I
Operating Instructions
GB
Instruktionsbok
S
Manual de uso
E
Betjeningsvejledning
DK
Manual do utilizador
P
Käyttöohjeet
FIN
®
Οδηγίες Λειτουργίας
GR
Kullan∂m k∂lavuzu
TR
CZ
Návod k pouÏití
Instrukcja obs∏ugi
PL
Üzemeltetési utasítás
H
Návod na pouÏívanie
SK
SLO
Navodila za uporabo
Kasutusjuhend
EST
Naudojimo instrukcija
LT
Lieto‰anas instrukcija
LV
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weller WSD 81
Inhaltszusammenfassung für Weller WSD 81
- Seite 1 Weller ® WSD 81 / WSL Betriebsanleitung Οδηγίες Λειτουργίας Mode d’emploi Kullan∂m k∂lavuzu Gebruiksaanwijzing Návod k pouÏití Istruzioni per l’uso Instrukcja obs∏ugi Operating Instructions Üzemeltetési utasítás Instruktionsbok Návod na pouÏívanie Manual de uso Navodila za uporabo Betjeningsvejledning Kasutusjuhend Manual do utilizador Naudojimo instrukcija Käyttöohjeet...
- Seite 2 WSD 81 Made in Germany 4D9R737_1 1. Netzschalter 1. Interrupteur secteur 1. Netschakelaar 2. Digitalanzeige 2. Afficheur numérique 2. Digitaaldisplay 3. „UP“ Taste 3. Touche "Up" 3. ”Up” toets 4. „DOWN“ Taste 4. Touche "Down" 4. ”Down” toets 5. Optische Regelkontrolle 5.
- Seite 3 1. Interruttore di rete 1. Power cable 1. Nätströmbrytare 2. Display digitale 2. Digital display 2. Digitalindikation 3. Tasto "Up" 3. UP button 3. UP-tangent 4. Tasto "Down" 4. DOWN button 4. DOWN-tangent 5. Controllo di regolazione ottico 5. Optical regulator 5.
- Seite 4 1. SíÈov˘ vypínaã 1. W∏àcznik 1. Hálózati kapcsoló 2. Digitální displej 2. Wskaênik cyfrowy 2. Digitális kijelzŒ 3. Tlaãítko UP 3. Przycisk UP 3. UP gomb 4. Tlaãítko DOWN 4. Przycisk DOWN 4. DOWN gomb 5. Optická kontrola regulace 5. Optyczna kontrola regulacji 5.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Innehållsförteckning Sidan 1. Achtung! 1. Observera! 2. Beschreibung 2. Beskrivning Technische Daten Tekniska data 3. Inbetriebnahme 3. Idrigttagning 4. Potentialausgleich 4. Potentialutjämning 5. Arbeitshinweise 5. Arbetsanvisningar 6. Zubehörliste 6. Tillbehör 7. Lieferumfang 7. Leveransomfång Table des matières Page Indice Página 1. - Seite 6 Πίνακας περιεχοµένων Σελίδα Obsah Strana 1. Προσοχή! 1. Pozor! 2. Περιγραφή 2. Opis Τεχνικά στοιχεία Technické údaje 3. Αρχική θέση σε λειτουργία 3. Uvedenie do prevádzky 4. Εξίσωση δυναµικού 4. Vyrovnanie potenciálov 5. Οδηγίες εργασίας 5. Pracovné pokyny 6. Συµπληρωµατικά εξαρτήµατα 6.
- Seite 7 WSD 81...
-
Seite 8: Achtung
Gestaltung des Lötprozesses hinsichtlich übernommen. seiner Ergonomie ermöglicht. Durch seine Leistung von 80 W und schlanker Bau- Die Weller Lötstation WSD 81 / WSL entspricht der EG form eignet er sich für feine Lötarbeiten. Konformitätserklärung gemäß den grundlegenden WTA 50: Die Entlötpinzette WTA 50 wurde speziell... -
Seite 9: Technische Daten
Deutsch Technische Daten (siehe auch Typenschildangabe) Abmessungen in mm: 166 x 115 x 101 (L x B x H) Netzspannung (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Leistungsaufnahme: 95 W Schutzklasse: 1 (Steuergerät) und 3 (Lötkolben) Sicherung (9): T500 mA (230 V / 50/60 Hz) -
Seite 10: Arbeitshinweise
Schaltablage (WSP 80) beendet. Dabei wird kurzzeitig der einge stellte Sollwert angezeigt. Nach dreifacher 7. Lieferumfang Setbackzeit wird die „Auto off“ Funktion aktiviert. Das Lötwerkzeug wird abgeschal WSD 81 PUD 80 ten (Blinkender Strich in der Anzeige) Steuergerät Steuergerät Steuergerät Lötkolben WSP 80... -
Seite 11: Attention
WELLER WSD 81 / WSL. Lors de la fabrication, ge signale que la température présélectionnée est des exigences de qualité très sévères assurant un atteinte. -
Seite 12: Caractéristiques Techniques
Français Caractéristiques techniques (voir également l’indication à la plaque signalétique) Dimensions en mm: 166 x 115 x 101 (L x l x h) Tension secteur (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Puissance absorbée: 95 W Classe de protection:... -
Seite 13: Instruction D'emploi
99 minutes. Après trois fois la durée 7. Eléments compris dans la livrai- de Setback, la fonction ”Auto off” est activée. L’outil de soudage est écon- necté (trait clignotant sur l’afficheur). WSD 81 Bloc d‘alimentation Bloc d‘alimentation b Lock: Vérrouillage de la température de con- Fer à... -
Seite 14: Attentie
We danken u voor de aankoop van de Weller soldeersta- dat aangegeven via het knipperen van een rode LED op tions WSD 81 / WSL en het door u gestelde vertrouwen het display die voor de optische regelcontrole dient. Als in ons product. -
Seite 15: Technische Gegevens
Nederlands Technische gegevens (zie ook gegevens op het typeaanduidingplaat) Afmetingen in mm: 166 x 115 x 101 (l x b x h) Netspanning(8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Krachtontneming: 95 W Beschermklasse: 1 (regelapparaat) en 3 (soldeerapparaat) Beveiliging (9):... -
Seite 16: Werkaanwijzingen
- 99 minuten ingesteld worden. Nadat drie keer de setbacktijd is geactiveerd, 7. Leveromvang wordt ”Auto-Off“ geactiveerd. Het sol- deerapparaat wordt uitgeschakeld WSD 81 (knipperende streep op het display). Besturingsapparaat Besturingsapparaat Soldeerapparaat WSP 80 Soldeerapparaat WMP b Lock: Vergrendeling van de gewenste tempe-... -
Seite 17: Attenzione
Grazie per la fiducia accordataci acquistando le stazioni digitalmente. Il raggiungimento della temperatura saldanti WELLER WSD 81 / WSL. È stato prodotto nel impostata viene segnalato dal lampeggio di una spia LED rispetto dei più severi requisiti di qualità, così da garan- rossa all'interno del display che serve come controllo tire un funzionamento perfetto dell’apparecchio. -
Seite 18: Dati Tecnici
Italiano Dati tecnici (vedi anche i dati riportati sulla targhetta di identificazione) Dimensioni in mm: 166 x 115 x 101 (Lungh. x Largh. x Alt.) Tensione di rete (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Assorbimento di potenza: 95 W Classe di protezione:... -
Seite 19: Indicazioni Operativi
7. Fornitura Setback: L'abbassamento della temperatura impostata a 150 °C (standby).Il tempo WSD 81 di setback è regolabile da 0 a 99 minu- Apparecchio di controllo Apparecchio di controllo ti dopo che la stazione di brasatura Stilo saldante WSP 80 Stilo saldante WMP commuta nel modo standby. -
Seite 20: Caution
The microprocessor-controlled soldering station WSP 80: The soldering iron WSP 80 is characterized WSD 81 / WSL is part of a family of units that has been by its capacity for reaching the soldering developed for industrial production technology and for temperature quickly and precisely. -
Seite 21: Technical Data
English Technical Data (refer to the details on type plate as well) Dimensions in mm: 166 x 115 x 101 (l x w x h) Supply voltage (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Power input: 95 watts (230 V;... -
Seite 22: Instruction For Use
± 40 °C by input of a temperature offset. 7. Scope of supply b Setback: Reduction of the setpoint temperature to WSD 81 150 °C (standby). The setback time can be Control unit Control unit set at 0-99 minutes after the soldering sta-... -
Seite 23: Observera
Svenska Tack för köpet av WELLER lödstationer 2.2 Lödkolvar WSD 81 / WSL och visat förtroende. Vid tillverkningen LR 21: Vår standardlödkolv. Med en kapacitet på har mycket stränga kvalitetskrav tillämpats för att 50 W och ett mycket brett lödspetsspektra säkerställa en klanderfri apparatfunktion. -
Seite 24: Tekniska Data
Svenska Tekniska data (se även typskyltsuppgifter) Mått i mm: 166 x 115 x 101 (L x B x H) Nätspänning (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Effektförbrukning: 95 W Skyddsklass: 1 (styrapparat) och 3 (lödkolvar) Säkring (9): T500 mA (230 V / 50/60 Hz) -
Seite 25: Arbetsanvisningar
7. Leveransomfång b Setback: Sänkning av den inställda börtempera- turen till (standby). WSD 81 Setbacktiden kan ställas in från 0-99 Styrapparat Styrapparat minuter, efter det att lödstation bytt till Lödkolv WSP 80 Lödkolv WMP standbymodus. Efter en tredubbel set- Nätkabel... -
Seite 26: Atencion
Muchas gracias por la confianza depositada en nosotros La temperatura deseada se puede ajustar en el margen al comprar las estaciones de soldadura WSD 81 / WSL de entre 50 °C y 450 °C (150°F y 850°F) mediante 2 teclas WELLER. -
Seite 27: Datos Técnicos
Espanol ergonómico del soldador de 65 vatios al realizar trabajos de soldadura de máxima precisión Para otras herramientas a conectar, véase la lista de accesorios. Características técnicas (véanse también los datos de la placa de características) Dimensiones en mm: 166 x 115 x 101 (L x A x A) Tensión de red (8): 230 V / 50/60 Hz;... -
Seite 28: Compensación De Potencial
Espanol 4. Compensación de potencial de soldadura cambia al modo Standby Mediante un conexionado diferente del conector hembra (reserva), se puede ajustar entre 0 y 99 con pestillo de conmutación (6) de 3,5 mm se pueden minutos. La función “Auto-Off” se realizar 4 versiones: activa después de transcurrido tres veces el intervalo de reposición a cero. -
Seite 29: Accesorios
Equipo de entrada de datos externo WCB2 WPHT Bandeja de conmutación (WMP) WPH80T Bandeja de conmutación (WSP 80) 7. Extensión del suministro WSD 81 Unidad de control Unidad de control Soldador WSP 80 Soldador WMP Cable de red Cable de red... -
Seite 30: Forsigtig
Loddeværktøjet selv igen er opnået. anerkendes automatisk af WSD 81 / WSL og tilordnes til WMP: Weller Micro loddekolben WMP egner sig de tilsvarende reguleringsparametre. -
Seite 31: Tekniske Data
Dansk Tekniske data (se også typeskiltangivelse) Mål i mm: 166 x 115 x 101 (L x B x H) Netspænding (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Optaget effekt: 95 W Beskyttelsesklasse: 1 (styreenhed) og 3 (loddekolbe) Sikring (9):... -
Seite 32: Arbejdshenvisninger
Afbryderanlæg (WSP 80) b Setback: Reduktion af den indstillede temperatur 7. Leveringsomfang til 150° C (standby). Setbacktiden, efter hvilken loddestationen skifter til stand- WSD 81 by-modus, kan indstilles til 0-99 minut- Styreenhed Styreenhed ter. Efter tredobbelt setback-tid aktive- Loddekolbe WSP 80 Loddekolbe WMP res „Auto off“-funktionen. -
Seite 33: Atençao
Agradecemos-lhe a confiança demonstrada ao comprar jada pode ser regulada na margem entre 50°C até 450°C o suporte para la estação de soldadura WSD 81 / WSL. (150°F até 850°F). Os valores nominal e real são visuali- Na produção tomaram-se por base as rigorosas exigên- zados de forma digital. -
Seite 34: Dados Técnicos
Pootugues Outras ferramentas que podem ser ligadas, vide lista de acessórios. Dados técnicos (ver também os dados na plaqueta de tipo) Dimensões em mm: 166 x 115 x 101 (c x l x a) Tensão de rede (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz;... -
Seite 35: Iinstruções De Trabalho
7. Volume de entrega set de temperatura por volta de ±40°C. b Setback: Redução da temperatura nominal aju- WSD 81 stada para 150°C (standby). O tempo Aparelho de comando Aparelho de comando de setback depois do qual o posto de... -
Seite 36: Huomio
WSD 81 / WSL puolestaan tunnistaa käytetyt juotto- Työskentelyä voidaan jatkaa välittömästi kolvivarusteet automaattisesti ja valitsee niille oikeat sää- juottokärjen vaihdon jälkeen, koska kolvi töparametrit. -
Seite 37: Tekniset Tiedot
Suomi Tekniset tiedot (katso myös konekilven tiedot) Mitat (mm): 166 x 115 x 101 (P x L x K) Verkkojännite (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Tehonotto: 95 W Suojausluokka: 1 (ohjauslaite) ja 3 (kolvi) Varmistus (9): T500 mA (230 V / 50/60 Hz) -
Seite 38: Työohjeet
± 40°C syöttämällä WPH80T Kytkentätaso (WSP 80) lämpötilaoffset (ero asetusarvon ja akt. arvon välillä). 7. Toimituksen laajuus b Setback: Säädetyn asetuslämpötilan laskemi- WSD 81 nen 150°C:een (stand Juotinaseman Ohjauslaite Ohjauslaite standby-tilaan siirtymisen jälkeen Kolvi WSP 80 Kolvi WMP vaadittava palautusaika voidaan sää-... -
Seite 39: Περιγραφή
µετρητικών τιµών στο κλειστ κύκλωµα ελέγχου. Οι συσκευές αποδοτική ικαν τητα για εργασίες συγκ λλησης αναγνωρίζονται αυτ µατα απ το WSD 81 / WSL και συγκολλήσεων, που απαιτούνται µεγάλες καταχωρούνται οι σχετικς ρυθµιστικές παράµετροι. θερµαντικές ενέργειες. Το στερέωµα της αιχµής... -
Seite 40: Τεχνικά Στοιχεία
χρονικ διάστηµα (το έµβολο αυτ δεν µπορεί να συνδεθεί στη συσκευή τύπου WSD 50). WMP: Το κολλητήρι Micro WMP της Weller χάρη στoν εύχρηστo σχεδιασµ του είναι κατάλληλo για τηv επεξεργασία επαγγελµατικής ηλεκτρovικής SMD. H µικρή απ oταση µεταξύ σηµείoυ χειρoλαβής και του άκρoυ του κολλητηριoύ... -
Seite 41: Εξίσωση Δυναµικού
Ελληνικ b Offset: Συντήρηση Η πραγµατική θερµοκρασία της αιχµής Το σηµείο µεταβίβασης µεταξύ του θερµαντικού σώµατος/του συγκ λλησης µπορεί να µετατραπεί µέσω αισθητήρα και της αιχµής συγκολλήσεων δεν επιτρέπεται να τροφοδ τησης εν ς ”Offset“ υποστεί δυσµενή επίδραση λ γω ακαθαρσίας, ξένων σωµατιδίων ή θερµοκρασίας... -
Seite 42: Συµπληρωµατικά Εξαρτήµατα
στοιχείων WCB 2 WPHT βάση µε µηχανισµ διακοπής της λειτονργίας (WMP) WPH80T βάση µε µηχανισµ διακοπής της λειτονργίας (WSP 80) 7. Μέγεθος της παράδοσης WSD 81 Ρυθµιστικ ργανο Ρυθµιστικ ργανο Εµβολο συγκολλήσεων WSP 80 Εµβολο συγκολλήσεωνWMP Ηλεκτρικ καλώδιο Ηλεκτρικ καλώδιο... -
Seite 43: Dikkat
Almanca Weller platin tutucusu WSD 81 / WSL WELLER sat∂n almakla 2.2. Lehim kalemleri bize göstermiµ olduπunuz güvenden dolay∂ size çok teµekkür LR 21: Bizim „standard” lehim kalemimiz. 50 W ederiz. Üretim s∂ras∂nda, cihaz∂n kusursuz bir µekilde gücü ve zengin lehim ucu çe¸ s itleri (ET çal∂µmas∂n∂... -
Seite 44: Potansiyel Denkleme
Almanca Teknik veriler (Tip plakasındaki bilgiye de bakınız) Ölçüleri mm olarak: 166 x 115 x 101 (U x G x Y) Elektrik voltajı (8) : 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Performans: 95 W Emniyet sınıfı:... -
Seite 45: Kullanımla Ilgili Notlar
7. Satı¸ s kapsamı mak ¸ s alterine basarak tekrar sona erdirilebilir. Bu durumda, son ayarla WSD 81 nan hedef ısı de˘ g eri kısa bir süre Kumanda cihazı Kumanda cihazı... -
Seite 46: Pozor
Pájecí pero WSP 80 se vyznaãuje sv˘m Mikroprocesorovû regulovaná pájecí stanice bleskov˘m a pfiesn˘m dosaÏením pra- WSD 81 / WSL patfií k rodinû pfiístrojÛ, která byla vyvi- covní teploty. Se sv˘m ‰tíhl˘m tvarem a nuta pro pouÏití v prÛmyslové v˘robû, pfii opravách a v topn˘m v˘konem 80 W umoÏÀuje uni-... -
Seite 47: Technické Údaje
âesky Technické údaje (viz také údaje na typovém ‰títku) Rozmûry v mm: 166 x 115 x 101 (D x · x V) SíÈové napûtí (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Pfiíkon: 95 W Tfiída ochrany:... -
Seite 48: Pracovní Pokyny
7. Rozsah dodávky jej ukonãit stiskem nûkterého tlaãít- ka nebo spínaãe v rukojeti pájecího WSD 81 pera. Pfiitom se krátce zobrazí ¤ídicí jednotka ¤ídicí jednotka nastavená poÏadovaná hodnota. Pájecí pero WSP 80 Pájecí... -
Seite 49: Uwaga
Dzi´kujemy za zaufanie okazane nam przy zakupie zywiste wyÊwietlane sà cyfrowo. Osiàgni´cie wybranej stacji lutowniczej Weller WSD 81 / WSL. Za podstaw´ temperatury sygnalizowane jest migajàcà czerwonà produkcji przyj´to surowe wymogi jakoÊciowe, które diodà na wyÊwietlaczu, która tym samym s∏u˝y jako gwarantujà... -
Seite 50: Dane Techniczne
polski Dane techniczne (patrz równie˝ dane na tabliczce znamionowej) Wymiary w mm: 166 x 115 x 101 (d∏. x szer. x wys.) Napi´cie sieciowe (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Pobór mocy: 95 W Klasa ochronna:... -
Seite 51: Wskazówki Dot. Pracy
polski JednoczeÊnie, na krótko wyÊwietli Uziemienie bezpoÊrednie: Bez wtyczki si´ wartoÊç zadana. Po 3-krotnym (stan fabryczny) przekroczeniu limitu czasu setback aktywuje si´ funkcja AUTO OFF. Wyrównanie potencja∏u Lutownica zostanie wy∏àczona (impedancja 0 Ohm): Z wtyczkà, przewo- (migajàca kreska na wyÊwietlaczu). dem kompensacyj- b Lock: nym na styku Êrod-... -
Seite 52: Lista Akcesoriów
WST 20 005 31 180 99 zewn´trzny programator WCB2 WPHT podstawka do lutownicy WMP WPH80T podstawka do lutownicy (WSP 80) 7. Zakres wyposa˝enia WSD 81 Sterownik Sterownik Lutownica WSP 80 Lutownica WMP Przewód sieciowy Przewód sieciowy Instrukcja obs∏ugi Instrukcja obs∏ugi... -
Seite 53: Figyelem
és precíz hŒmérséklet elérése rövid idŒ alatt meg- mérés által történik. Magukat a forrasztószerszámokat történik. a WSD 81 / WSL automatikusan felismeri és hozzájuk WMP: a Weller WMP mikro-forrasztópáka kön- rendeli a megfelelŒ szabályozási paramétereket. -
Seite 54: Mıszaki Adatok
Magyar Mıszaki adatok (lásd a típustábla adatait is) Méretek mm-ben: 166 x 115 x 101 (H x Sz x M) Hálózati feszültség (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Teljesítményfelvétel: 95 W Szigetelési osztály: 1 (vezérlŒkészülék) és 3 (forrasztópáka) -
Seite 55: Munkautasítások
állapot a gombok egyikének megnyomásával hagyható el. Ekkor 7. Szállítási terjedelem rövid idŒre a beállított elŒírt érték jele- nik meg. A Setback-idŒ háromszorosá- WSD 81 nak leteltével aktiválódik az AUTO OFF vezérlŒkészülék vezérlŒkészülék funkció. A forrasztószerszám kikapcsol forrasztópáka WSP 80 forrasztópáka WMP... -
Seite 56: Pozor
2.1 Riadiaca jednotka Spájkovací hrot je pripevnen˘ bajone- Mikroprocesorom riadená spájkovacia stanica tov˘m uzáverom, ktor˘ umoÏÀuje polo- WSD 81 / WSL patrí do skupiny v˘robkov urãen˘ch pre hovo variabilnú v˘menu spájkovacieho priemyselnú v˘robnú techniku, ako aj pre opravovne a hrotu. -
Seite 57: Technické Údaje
Slovensky Technické údaje (pozri aj údaje na typovom ‰títku) Rozmery v mm: 166 x 115 x 101 (D x · x H) SieÈové napätie (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Príkon: 95 W Ochranná... -
Seite 58: Pracovné Pokyny
Aktivovaná funkcia Setback je signali- zovaná blikajúcim ukazovateºom skuto- 7. Objem dodávky ãnej hodnoty a znovu sa vypína stlaãe- ním ktoréhokoºvek tlaãidla alebo prsto- WSD 81 vého spínaãa. Nakrátko sa pritom Riadiaca jednotka Riadiaca jednotka zobrazí nastavená poÏadovaná hodno- Spájkovaãka WSP 80 Spájkovaãka WMP... -
Seite 59: Pozor
Mikroprocesorsko krmiljena spajkalna postaja no pozicioniranje konice ob menjavi . WSD 81 / WSL spada v druÏino naprav, ki so bile raz- WSP 80: Spajkalnik WSP 80 odlikuje bliskovito in vite za uporabo v industrijski proizvodnji, kakor tudi za natanãno doseganje temperature spaj-... -
Seite 60: Tehniãni Podatki
Sloven‰ãina Tehniãni podatki (glej tudi plo‰ãico s podatki) Dimenzije v mm: 166 x 115 x 101 (D x · x V) OmreÏna napetost (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Poraba moãi: 95 W Razred za‰ãite: 1 (krmilna naprava) in 3... -
Seite 61: Navodila Za Delo
(WSP 80) Ïelena vrednost. Po izteku trikratnega ãasa setback se aktivira funkcija Auto 7. Obseg dobave off. Spajkalnik se izklopi (utripajoãa ãrtica na prikazu) WSD 81 b Zaklepanje (lock): Krmilna naprava Krmilna naprava Zaklepanje Ïelene temperature. -
Seite 62: Tähelepanu
Saksa keel Täname teid meile Welleri jootejaama WSD 81 / WSL 2.2. Jootekolb ostuga osutatud usalduse eest. Valmistamisel on järgi- LR 21: Meie "standard"-jootekolb. Tänu oma tud kõige rangemaid kvaliteedinõudeid, et kindlustada 50 W võimsusele ja väga laiale jooteot seadme laitmatu töö. -
Seite 63: Tehnilised Andmed
Saksa keel Tehnilised andmed (vaata ka andmeid tüübisildil) Mõõtmed mm 166 x 115 x 101 (P x L x K) Võrgupinge (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Võimsustarve: 95 W Kaitseklass: 1 (juhtimisplokk) ja 3 (jootekolb) -
Seite 64: Tööjuhised
"Auto-off" funktsioon. WPH80T Lülitushoidik (WSP 80) Jooteinstrument lülitatakse välja (vilkuv kriips näidikus) 7. Tarne maht b Lock: soovitava temperatuuri lukustamine. WSD 81 PUD 80 Pärast lukustamist ei ole jootejaama Juhtimisplokk Juhtimisplokk Juhtimisplokk seadistusi võimalik muuta. Jootekolb WSP 80 Jootekolb WMP Võrgukaabel... -
Seite 65: Dòmesio
Lietuvi‰kai Dòkojame, kad parodòte pasitikòjimà pirkdami „Weller“ 2.2. Lituoklis: litavimo ∞rengin∞ WSD 81 / WSL. Gaminat ‰∞ ∞taisà buvo LR 21: ms˜ „standartinis“ lituoklis. Turòdamas laikomasi grieÏãiausi˜ kokybòs reikalavim˜, uÏtikrinan- 50 W galià ir labai plat˜ litavimo antgali˜ ãi˜ nepriekai‰tingà jo funkcionavimà. -
Seite 66: Techniniai Duomenys
Lietuvi‰kai Techniniai duomenys (Ïr. taip pat ∞renginio lentelòje) Matmenys, mm: 166 x 115 x 101 (ilgis x plotis x auk‰tis) Tinklo ∞tampa (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Øòjimo galia: 95 W Apsaugos klasò: 1 (valdymo ∞taisas) ir 3... -
Seite 67: Darbo Nurodymai
„setback“ laikà galima reguoliuo ti 0-99 minuãi˜ diapazone. Apie „setback“ bkl´ 7. Tiekiamas komplektas prane‰a mirksin tis esamo parametro indikato rius, o ji uÏbaigiama paspaudus WSD 81 kok∞ nors mygtukà arba jungikl∞. Tada Valdymo ∞taisas Valdymo ∞taisas trumpai parodoma nustaty ta vertò. Tris... -
Seite 68: Uzman¥Bu
WTA 50: Atlodï‰anas pincete WTA 50 speciÇli Weller lodï‰anas iekÇrta WSD 81 / WSL atbilst visÇm paredzïta SMD deta∫u atlodï‰anai. Divi EG atbilst¥bas normÇm saska¿Ç ar dro‰¥bas vadl¥nijÇm sildelementi (2 x 25 W) ar atsevi‰˙u 89/336/EWG un 73/23EWG. -
Seite 69: Tehniskie Dati
VÇciski Tehniskie dati (skat¥t ar¥ uzrakstus uz mode∫a pane∫a) Izmïri (L x B x H) mm: 166 x 115 x 101 T¥kla spriegums (8): 230 V / 50/60 Hz; 240/120 V / 50/60 Hz; 100 V / 50/60 Hz Jaudas l¥menis: 95 W Dro‰¥bas klase: 1 (vad¥bas iekÇrta ) un 3... -
Seite 70: Lieto‰Anas Noteikumi
SlïdÏu komplekts (WSP 80) slïdz¥ti. Tobr¥d uzrÇdÇs iestat¥tÇ vïlamÇ vïrt¥ba. Pïc tr¥sreizïjas atgrie- 7. PiegÇdes apjoms zes laika nostrÇdljanas aktivïjas "Auto off" funkcija. Lodï‰anas iekÇrta WSD 81 tiek izslïgta (mirgojo‰a sv¥tra Vad¥bas iekÇrta Vad¥bas iekÇrta rÇd¥jumos) Lodï‰anas virzulis WSP 80 Lodï‰anas virzulis b Lock: VïlamÇs temperatras blo˙ï‰ana. - Seite 71 Leiterplatte Regelung (°C) 0058748951 (control board) (°F) 0058748963 Lötkolben (soldering iron) PIC16F873 Heizung Sensor 1 Sensor 2 Potential- ausgleichs- buchse (potential Netzschalter Netzsicherung (mains switch) (mains fuse) balance socket) Netzspannung 100°C (line voltage) 4D9R774...
- Seite 72 Esplo-Drawing WSD 81 5 70 073 99 5 70 043 99 5 70 072 99 5 70 070 99 5 70 040 99 36 T500mA (230V) (5 Stck) 64 T1,0A (120V) (5 Stck) 5 87 489 63 °(F) 35 °(C)
- Seite 73 Explo-Drawing WLS 5 70 073 99 5 70 043 99 5 70 072 99 5 70 070 99 5 70 040 99 36 T500mA (230V) (5 Stck) 64 T1,0A (120V) (5 Stck) 5 87 489 63 °(F) 35 °(C) 40 (230V) 98 (100V/120V/240V) 5 87 489 65 (120V) 5 87 489 69...
