Einbauanleitung AQUAmax
®
AQUAmax CLASSIC
17-32 ZB

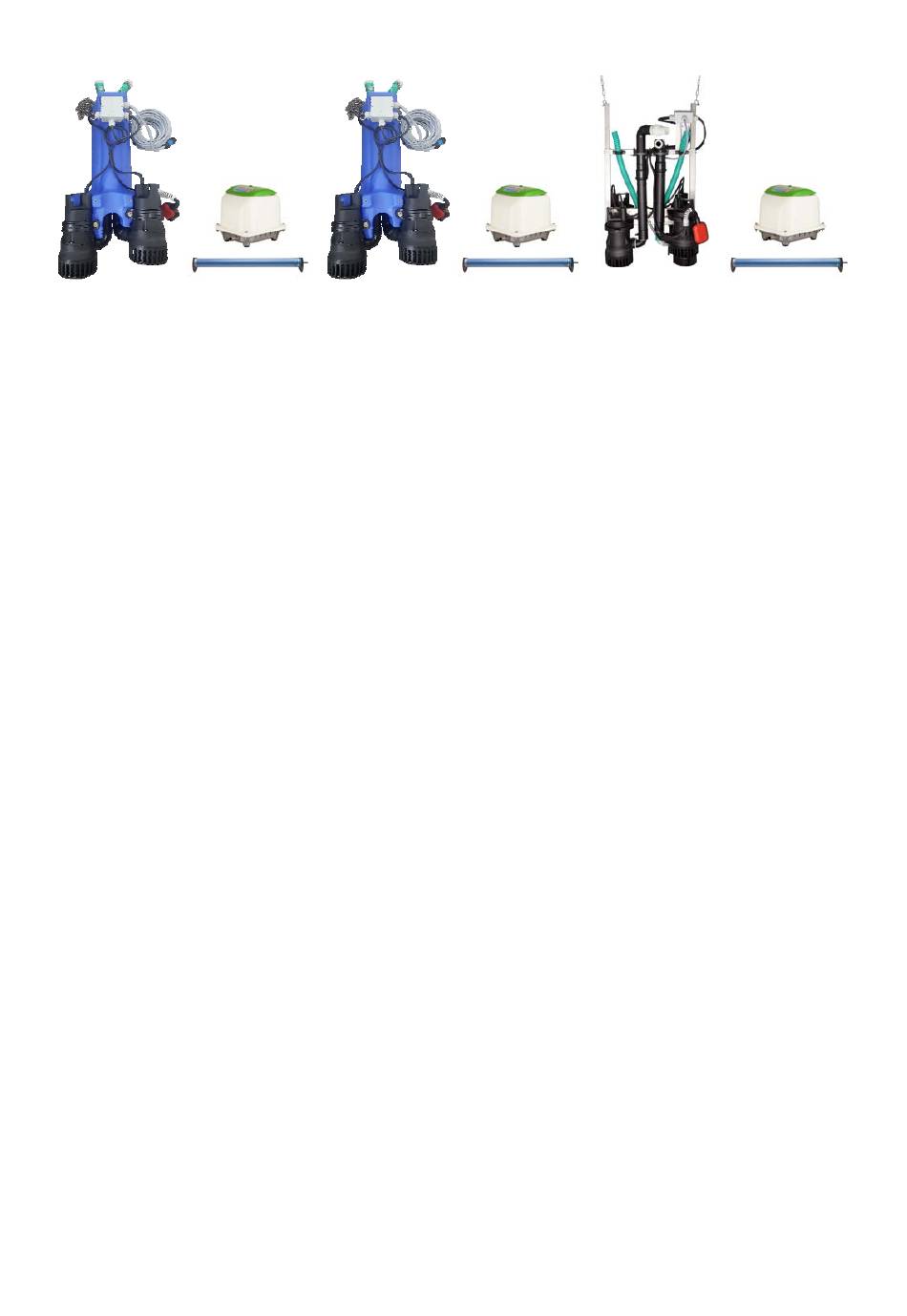

bestehend aus:
• 1 Tragrahmen aus PE/V2A
zum Aufhängen an Ketten
• 1 Verdichter JDK 200
• 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
• 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
• 1 Schwimmerschalter
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
• 1 Steuergerät ATBcontrol
230 V auf Montageplatte
• 1 Probenahmeflasche aus
PE mit Halter
• 5,0 m PVC-Schlauch
Ø 25 mm für den Ablauf
• 5,0 m PVC-Schlauch
Ø 40 mm mit
Anschlussverschraubung für
die Beschickung
• 18 m PVC-Schlauch Ø16
mm für die Belüftung
• 25 m Gewebeschlauch Ø25
mm für die Belüftung
• 3 Rohrbelüfter, 1070 mm
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
Technische Daten: Alle Aggregate 230 V AC
Verdichter: JDK 200: 0,18 kW
Pumpen: ATBlift 2: 0,3 kW / 1,3 A
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com /
Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 8 von 24
®
BASIC/CLASSIC 1-75
AQUAmax
33-50 ZB
bestehend aus:
• 1 Tragrahmen aus PE/V2A
zum Aufhängen an Ketten
• 2 Verdichter JDK 200
• 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
• 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
• 1 Schwimmerschalter
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
© • 1 Steuergerät ATBcontrol
3,
230 V auf Montageplatte
• 1 Probenahmeflasche aus
PE mit Halter
• 5,0 m PVC-Schlauch
Ø 25 mm für den Ablauf
• 5,0 m PVC-Schlauch
Ø 40 mm mit
Anschlussverschraubung für
die Beschickung
• 18 m PVC-Schlauch Ø16
mm für die Belüftung
• 25 m Gewebeschlauch Ø25
mm für die Belüftung
• 4 Rohrbelüfter, 1070 mm
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
JDK 300: 0,23 kW
FEKA 600: 1,0 kW / 4,3 A
®
CLASSIC
• 1 Tragrahmen aus V2A zum
Aufhängen an Ketten
• 2 Verdichter JDK 300
• 1 Tauchpumpe FEKA 600
als Klarwasserpumpe
• 1 Tauchpumpe FEKA 600
als Überschussschlamm-
und Beschickungspumpe
• 1 Schwimmerschalter
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
© • 1 Steuergerät ATBcontrol
3,
230 V auf Montageplatte
• 1 Probenahmeflasche aus
PE mit Halter
• 5,0 m PVC-Schlauch
Ø 30 mm für den Ablauf
• 5,0 m PVC-Schlauch
Ø 50 mm mit
Anschlussverschraubung für
die Beschickung
• 18 m PVC-Schlauch Ø16
mm für die Belüftung
• 25 m Gewebeschlauch Ø25
mm für die Belüftung
• 4 Rohrbelüfter, 1070 mm
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
®
AQUAmax CLASSIC
51-75 ZB
bestehend aus:
©
3,
